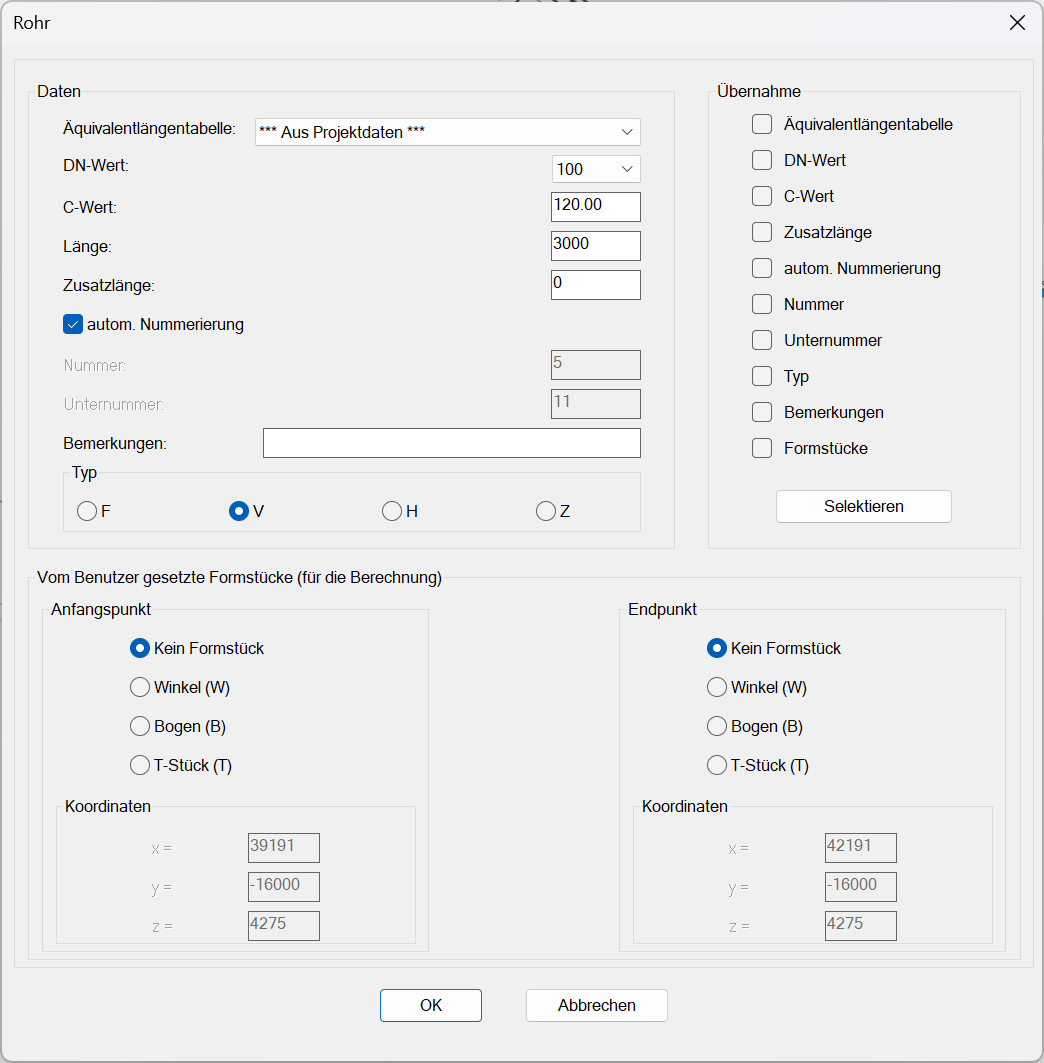

Nach dem Anwählen der „Erweiterten Eigenschaften“ im Eigenschaftsfenster eines Rohres oder eines Strangrohres erscheint oder über das Kontextmenü (Rechtsklick):

Die Dialogbox besteht aus 3 Blöcken:

  • Daten: In diesem Bereich können die nicht geometrischen Daten des Strangrohres gesetzt werden:


    • Äquivalentlängentabelle:  aus der Projektverwaltung oder individuelle sortenreine Tabellen
    • DN-Wert:                         Durchmesser des Rohres, es können nur Durchmesser ausgewählt werden, die auch in der aktuellen Äquivalentlängentabelle (z.B. Projektdaten) definiert sind.
    • C-Wert:                                 C-Wert des Rohres
    • Länge:                                 tatsächliche Länge des Rohres

               Rohre können verkürzt eingegeben werden, d.h. der Abstand vom Anfangs- zum Endpunkt des Rohres ist (wesentlich) kleiner als die tatsächliche Länge des Rohres, um so beim Plot­ten einen ver­nünftigen Ausschnitt zu erhalten.

Sollte das Rohr mit einer verkürzten Länge eingegeben worden sein, erscheint folgendes Symbol im Rohr:


    • Zusatzlänge:                 wird zur tatsächlichen Länge addiert
    • automatische Nummerierung:        bei "Ja" werden die nächsten 2 Eingabefelder deaktiviert und die Rohrnummer wird vom Programm automatisch vergeben. Siehe auch Rohre/Strangrohre/Nummerierung
    • Nummer:                 (Haupt-) Nummer des Rohres
    • Unternummer:        Unternummer des Rohres
    • Bemerkungen:        freier Text
    • Typ:                        Rohrtyp (nicht bei Strangrohren!)


  • Vom Benutzer gesetzte Formstücke (für die Berechnung)

Das Programm erzeugt Bögen, Winkel und T-Stücke (soweit möglich) auto­ma­tisch.

Falls in einem Knotenpunkt mehr als 4 Rohre zusammentreffen oder keine re­chten Winkel zwischen den Rohren bestehen, können in diesem Knoten keine Winkel, Bögen und T-Stücke automatisch erzeugt werden.

In diesem Fall muss der Benutzer die bei der Berechnung zu be­rück­sichtigenden Formstücke hier angeben.

Na­tür­lich können in jedem beliebigen Knoten­punkt die Form­stücke vorgegeben werden.

Falls in einem oder mehreren Rohren in einem Knotenpunkt Formstücke vor­ge­ge­ben wer­den, werden vom Programm in diesem Knoten keine automatischen Form­stücke mehr generiert, sondern nur die vorgegebenen zur Berechnung verwendet.

Generell gilt:

    • "kein Formstück" angehakt -> Programm verteilt die Formstücke automatisch
    • "Winkel", "Bogen" oder "T-Stück" angehakt -> Formstücke werden nach Benutzervorgaben gesetzt

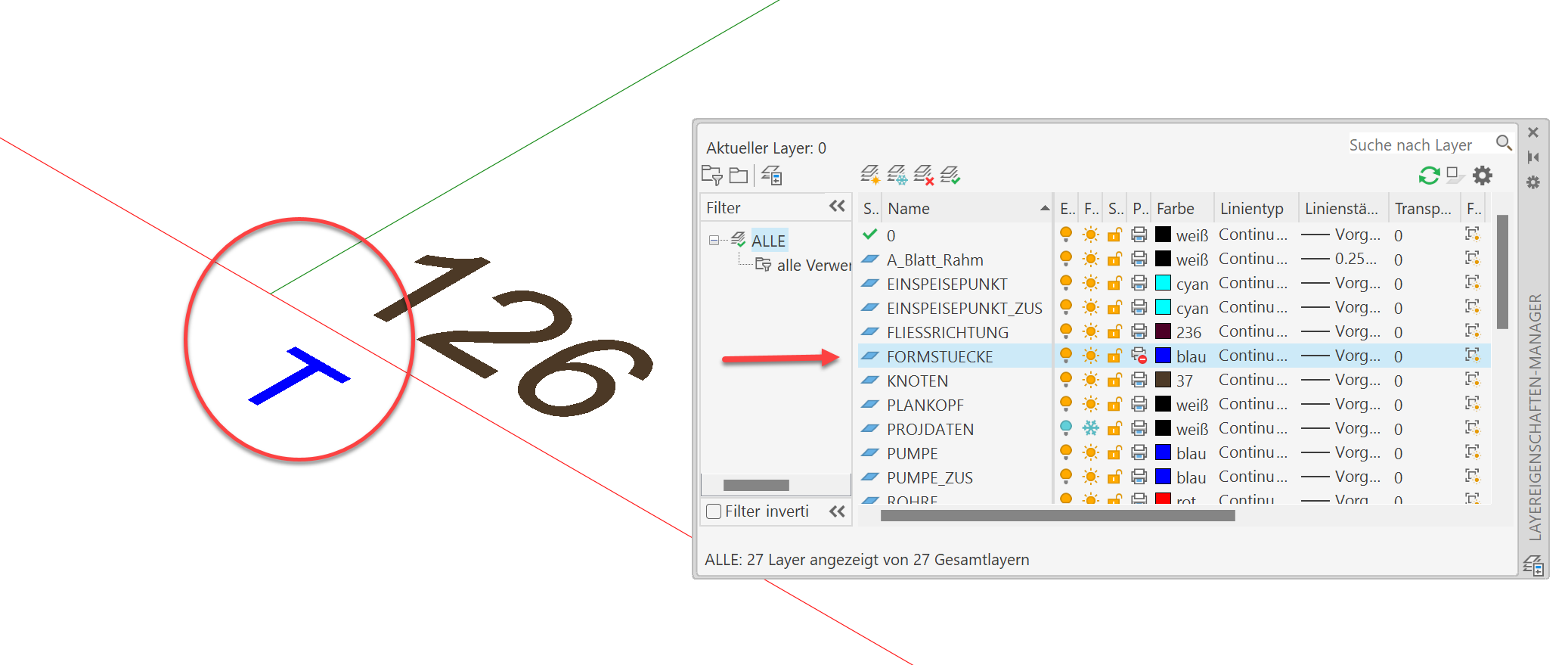

Visualisierung der selbst gesetzten Formstücke in der Zeichnung am Rohranfang und an Rohrende:

Layer FORMSTUECKE: Eigene Farbe wählbar. Standardfarbe gelb.Siehe auch Beschriftung Rohre/Sprinkler.

Die Koordinaten von Anfangs- und Endpunkt in der Dialogbox sind nur als Information gedacht und können nicht verändert werden.

  • Übernahme: Die Daten dieses Rohres/Strangrohres können (komplett oder teilweise) an andere Rohre/Strangrohre übergeben werden.

Dazu muss zunächst bestimmt werden, welche Daten des Rohres/Strang­rohres übernommen werden sollen.

Die Inhalte folgender Dialogfelder können über­nommen werden



    • Äquivalentlängentabelle
    • DN-Wert
    • C-Wert
    • Zusatzlänge
    • automatische Nummerierung (steht das Objekt auf automatischer Nummerierung ja oder nein? Der aktuelle Zustand des Ausgangsobjekts wird an das nächste Objekt übergeben.)
    • Nummer (Aktuelle Hauptnummer des Ausgangsobjekts wird an das nächste Objekt übergeben)
    • Unternummer (Unternummer des Ausgangsobjekts wird an das nächste Objekt übergeben)
    • Rohrtyp (nicht bei Strangrohren)
    • Bermerkungen
    • Formstücke


Durch einmaliges Anklicken wird ein Wert zur Übernahme angemeldet (im Kästchen erscheint ein Haken), durch nochmaliges Anklicken wird der Wert wieder abgemeldet (Kästchen ist wieder leer).

Durch Anklicken des Knopfes Selektieren wird die Übernahme der (zu diesem Zeitpunkt ausgewählten) Daten angestoßen. Die Dialogbox wird ausgeblendet und der Benutzer wird aufgefordert, die Rohre/Strangrohre auszuwählen, deren Daten ersetzt werden sollen.

Die Aus­wahl erfolgt nach dem inAuswahl/Ändern von Bauteilen beschriebenen Verfahren.

Nach Beendigung der Auswahl werden die Daten an die selektierten Elemente über­geben und die Dialogbox des Strangrohres wird wieder eingeblendet.


Falls die Dialogbox mit Abbrechen verlassen wird, wird das Ändern des Rohres/Strangrohres beendet, ohne die Änderungen zu übernehmen.

Nach Verlassen der Dialogbox mit OK werden die geänderten Daten übernommen und das Rohr/Strangrohr gegebenenfalls neu beschriftet.

Hinweis: Es können immer nur Daten innerhalb einer Objektgruppe übertragen werden.

z.B. Sprinkler zu  Sprinkler; Strangrohr zu Strangrohr.

Verteilerrohr zu Strangrohr geht z.B. nicht.
