Beschriftungen im Modell steuern

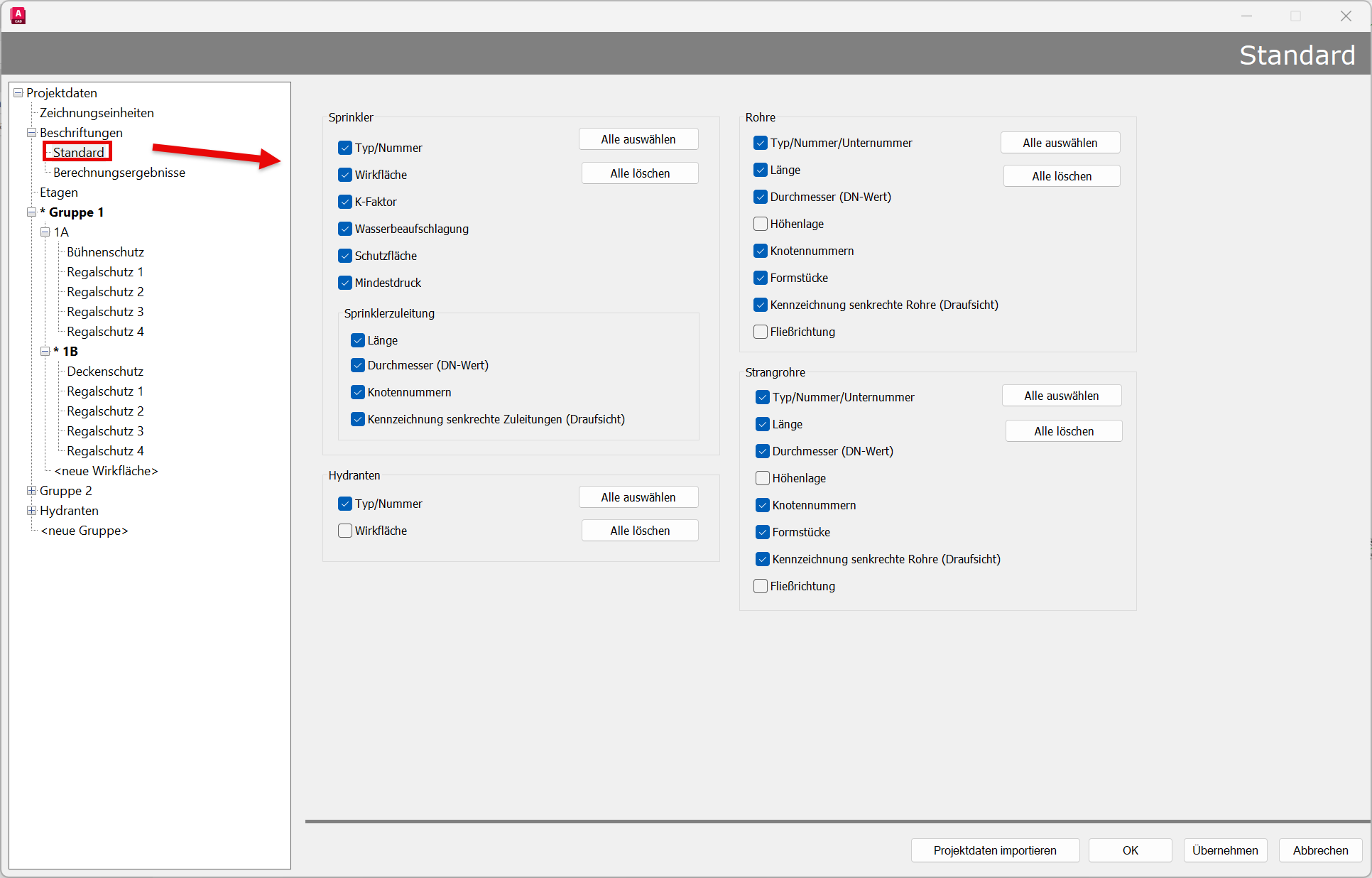

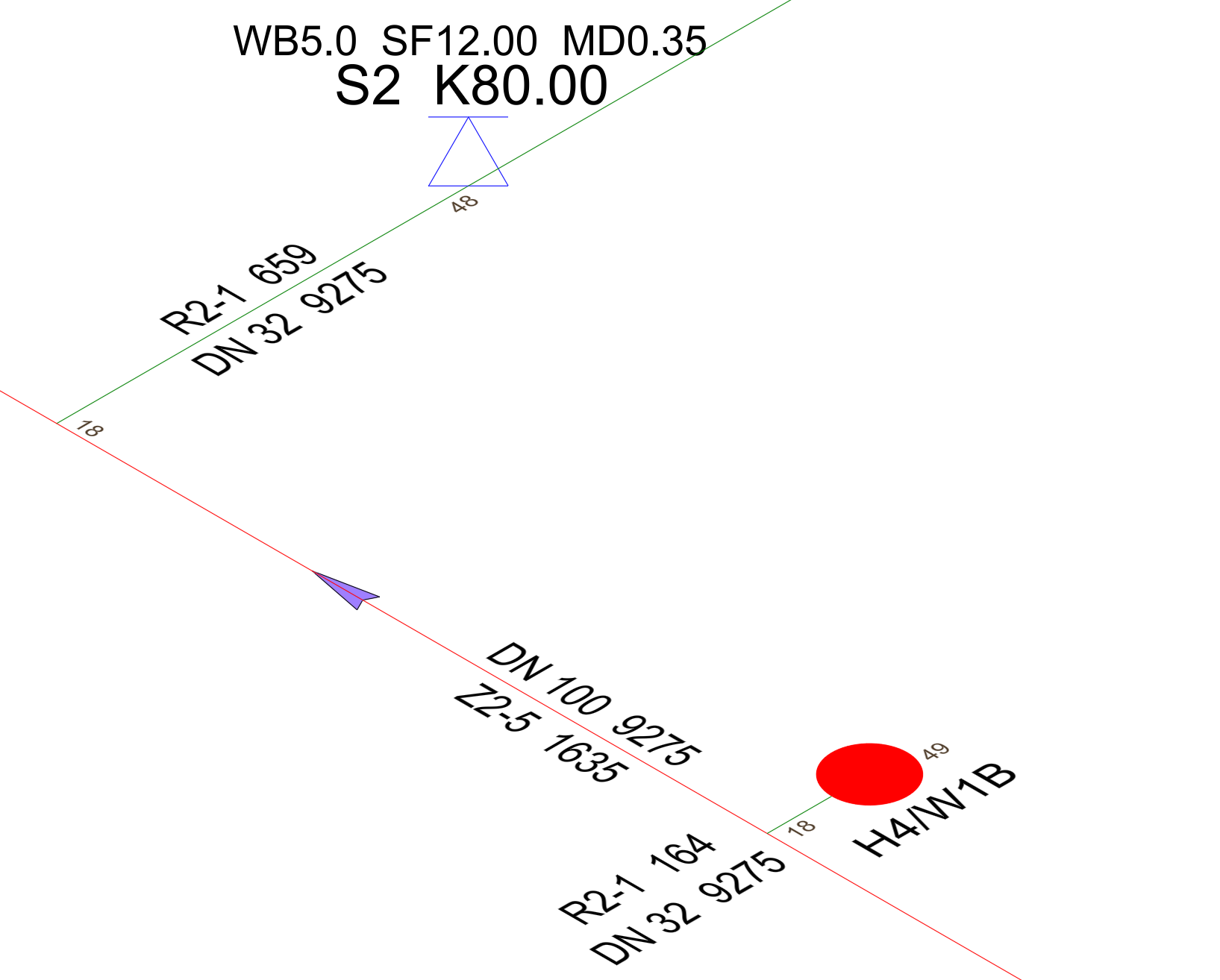

Rohre, Strangrohre und Sprinkler können wie folgt beschriftet werden:



Jede der Beschriftungen kann nach Belieben ein- und ausgeschaltet werden.

Falls ein Kästchen markiert ist, werden die entsprechenden Elemente (d.h. Rohre, Strang­­r­ohre oder Sprinkler) mit dem Text beschriftet.

Ist ein Kästchen nicht markiert, so fehlt die entsprechende Beschriftung an den Elementen dieses Typs.

Mit Anklicken des Feldes "Wirkfläche" wird die Nummer der Wirkfläche am Sprinkler angezeigt.

Wird die Dialogbox mit OK beendet, werden die Änderungen übernommen, und alle Elemente entsprechend beschriftet.

Falls die Dialogbox mit Abbrechen beendet wird, haben die ggf. vorgenommenen Änderungen keine Auswirkung, und die Beschriftung der Rohre, Strangrohre und Sprinkler erfolgt wie vor dem Aufruf der Dialogbox.


Hinweis: Auch selbst gesetzte Formstücke können angezeigt oder ausgeschaltet werden


Die Schriftart kann auch beliebig gewählt werden. Die Beschriftung wird über den in AutoCAD/ BricsCAD aktuell gesetzten Schriftstil Standard gesteuert.

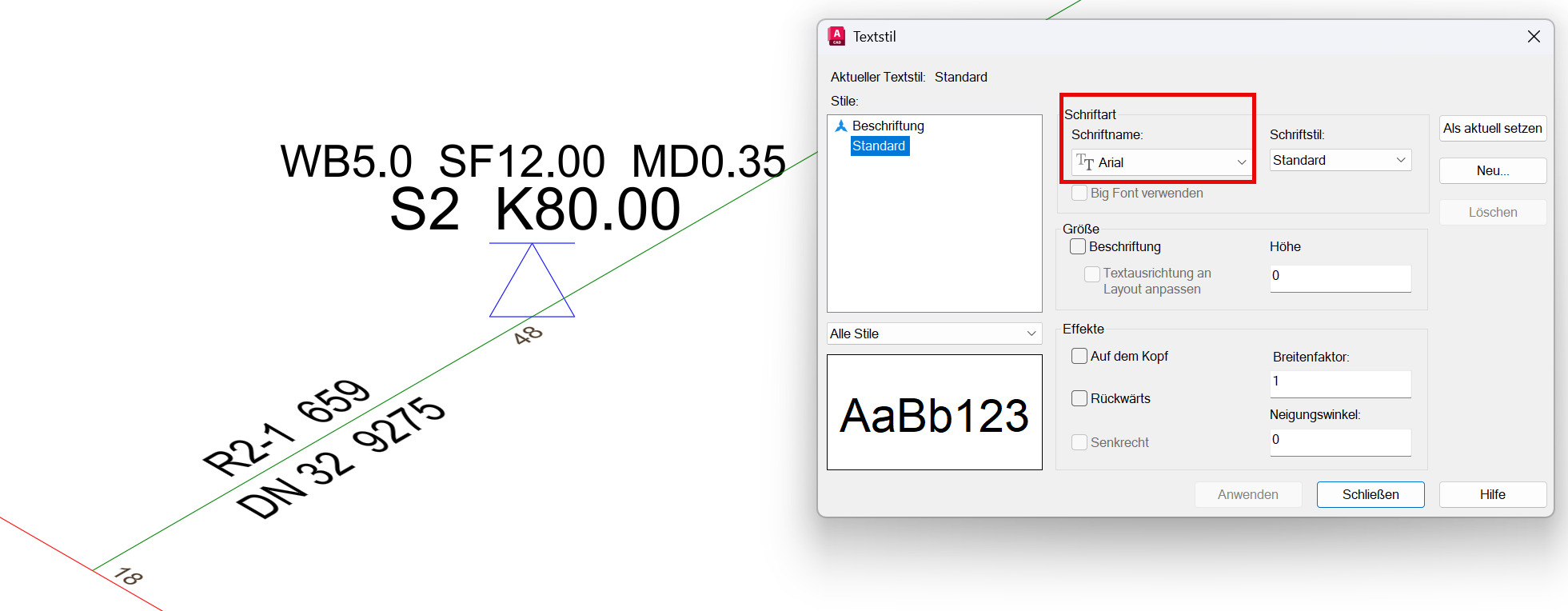

Unter Format - Textstil erscheint in AutoCAD folgende Dialogbox:

Arial



Bahnschrift

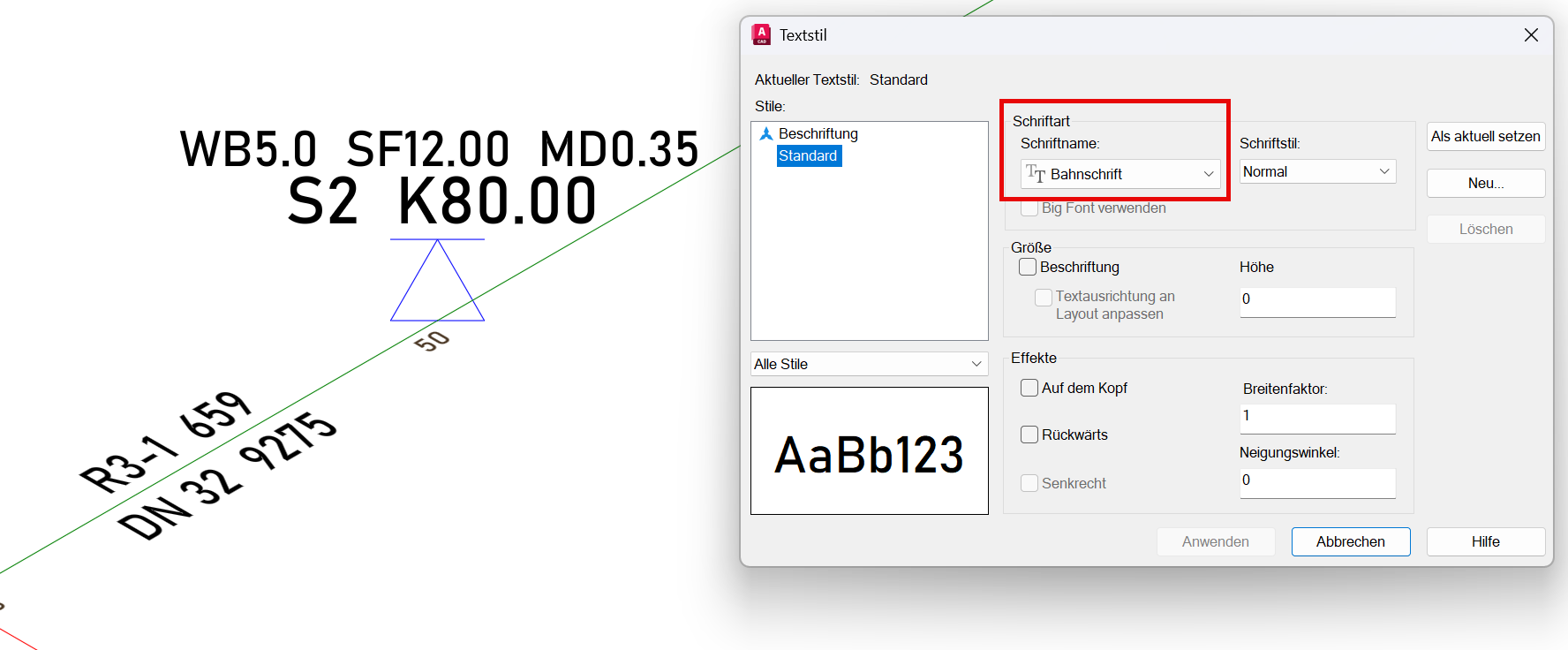

Ordnen Sie nun die gewünschte Schriftart dem aktuellen Textstil zu, oder erzeugen Sie einen neuen Textstil und setzen diesen als aktuellen Textstil, anschließend klicken Sie auf Anwenden.

Die Änderungen werden direkt nach dem Schließen des Dialogs in der Zeichnung übernommen.

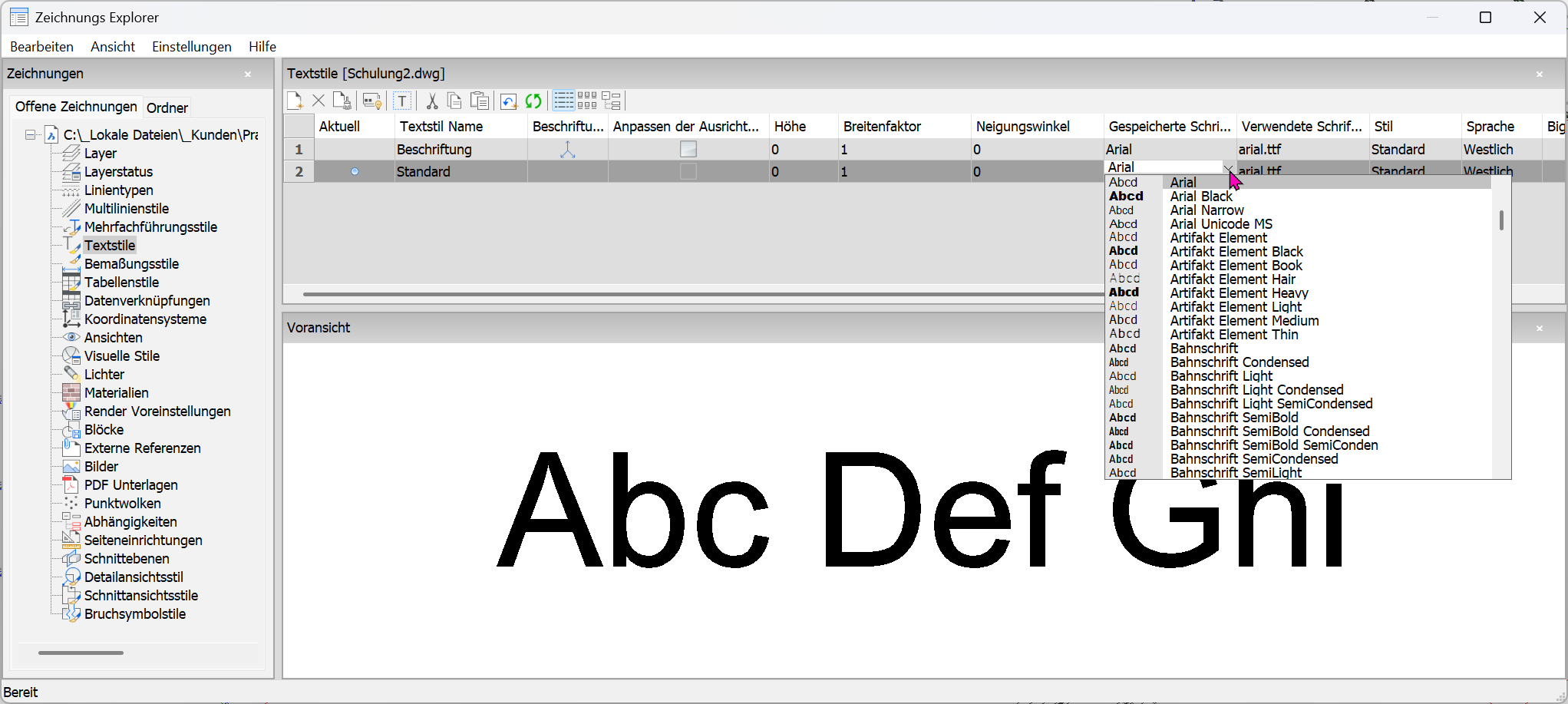

In BricsCAD ist es über die Dialogbox Textstile möglich.


Schriftart ändern und Dialog schließen. Änderungen werden übernommen.






.
