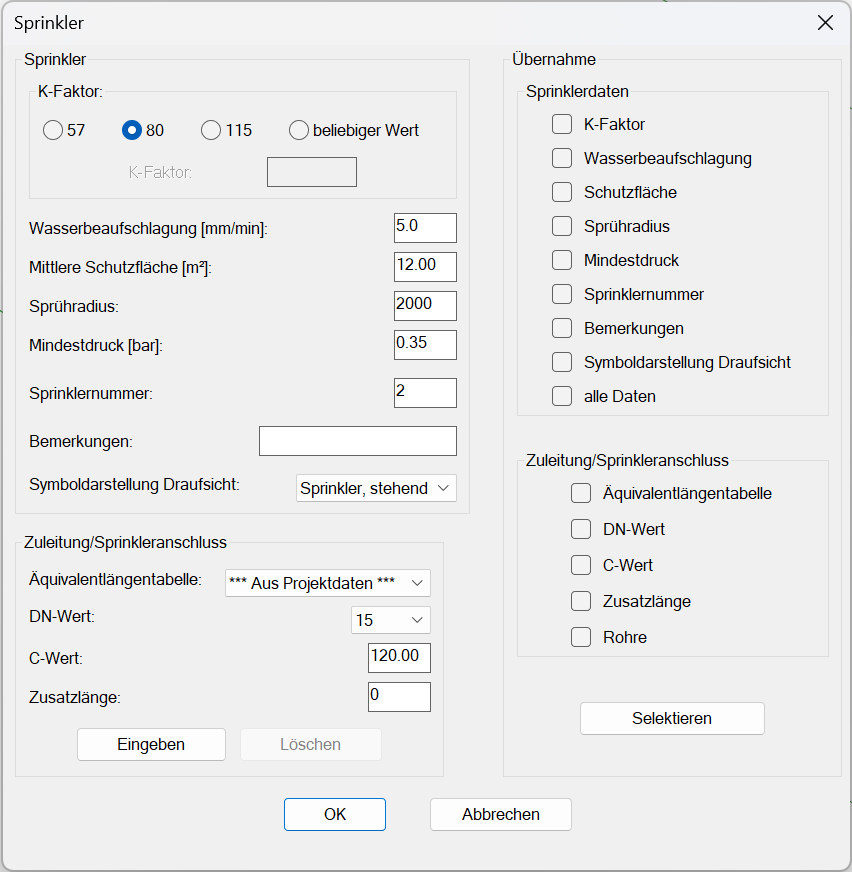

Nach dem Anwählen der „Erweiterten Eigenschaften“ im Eigenschaftsfenster eines Sprinkler oder über das Kontextmenü (Rechtsklick):


Die Dialogbox besteht aus 3 Blöcken:


  • Sprinkler: In diesem Bereich können die nicht geometrischen Daten des Sprinklers gesetzt werden:
    • K-Faktor [l/(min*√bar)]:                         K-Faktor des Sprinklers.
    • Wasserbeaufschlagung [mm/min]:        Wasserbeaufschlagung in [mm/min].
    • Mittlere Schutzfläche [m2]:                 mittlere Schutzfläche in [m2].
    • Sprühradius:                                        Sprühradius, den der Sprinkler abdeckt
    • Mindestdruck[bar]:                                 am Sprinkler benötigter Mindestdruck in [bar].
    • Sprinklernummer:                                 Nummer des Sprinklers
    • Bemerkungen:                                 Bezeichnung des Sprinklers für den Berechnungsausdruck
    • Symboldarstellung Draufsicht:                Symboldarstellung - Darstellung des Sprinklers in der Draufsicht (Definiert in „Symbol.cfg“)


  • Zuleitung/Sprinkleranschluss: In diesem Bereich können die Sprinklerzuleitung (d.h. die Verbindungsrohre von der Sprinklerposition zum Einfügepunkt des Sprinklers auf dem Strangrohr) und die Daten der Zu­lei­tungsrohre eingegeben werden:
    • Äquivalentlängentabelle:         Aus Projektdaten oder individuell
    • DN-Wert:                         Durchmesser der Rohre
    • C-Wert:                                 C-Wert der Rohre
    • Zusatzlänge:                         wird zur tatsächlichen Länge addiert als Äquivalentlänge für Sonderbauteile (z.B. Anschluss mit Flexschlauch).


  • Übernahme: Die Daten dieses Sprinklers können (komplett oder teilweise) an andere Sprinkler übergeben werden. Dazu muss zunächst bestimmt werden, welche Daten des Sprinklers übernommen werden sollen. Die Inhalte folgender Dialogfelder können über­nommen werden
    • K-Faktor
    • Wasserbeaufschlagung
    • Schutzfläche
    • Sprühradius
    • Mindestdruck
    • Sprinklernummer
    • Bemerkungen
    • Symboldarstellung Draufsicht
    • Alle Daten


Folgende Daten der Rohre der Sprinklerzuleitung können übernommen werden:

    • DN-Wert
    • C-Wert
    • Zusatzlänge
    • Rohre (der Sprinklerzuleitung)


Die Auswahl der Option "Übernahme Sprinklerzuleitung" bewirkt, dass die Sprinklerzuleitung einfach übernommen wird.

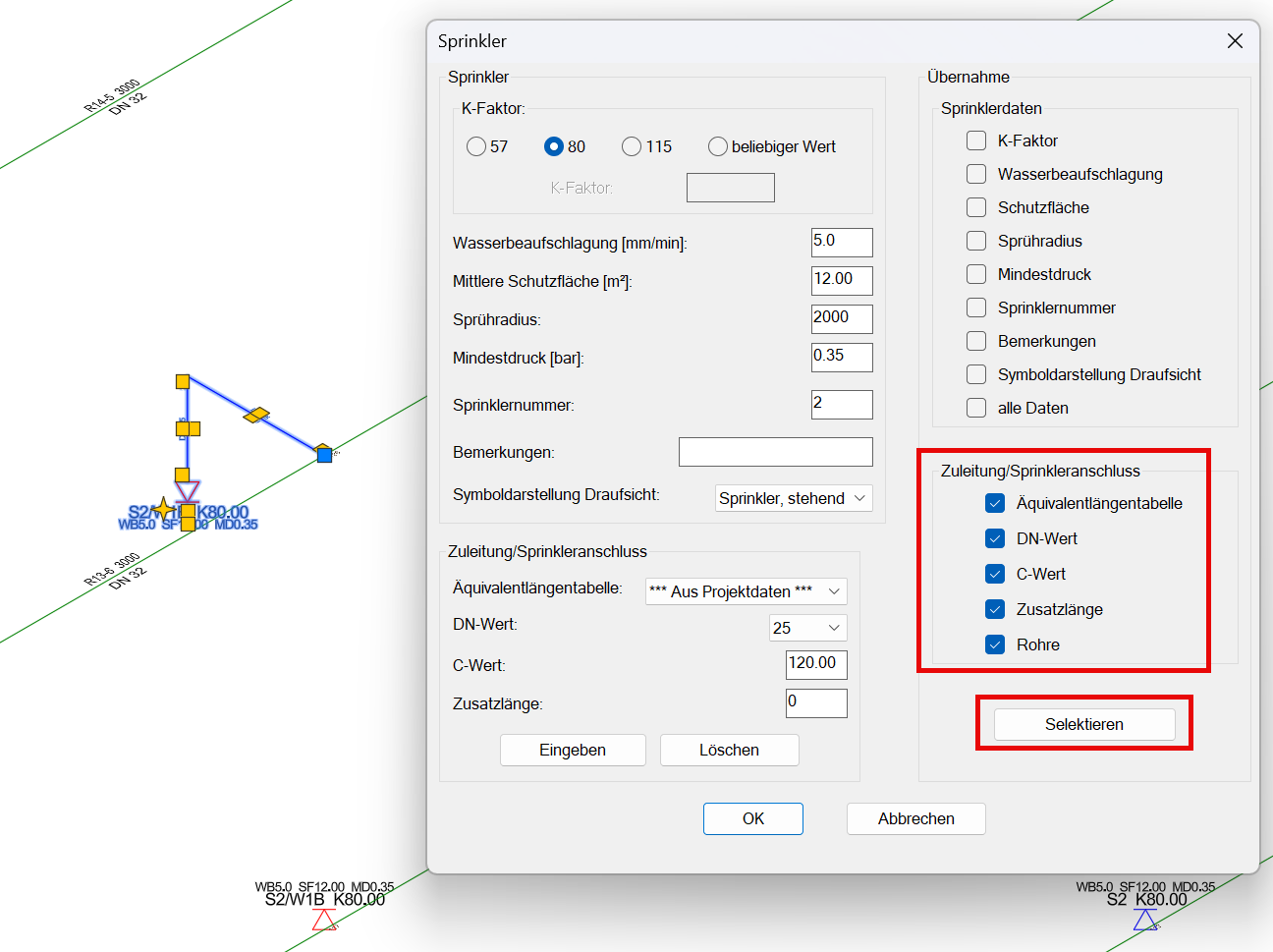

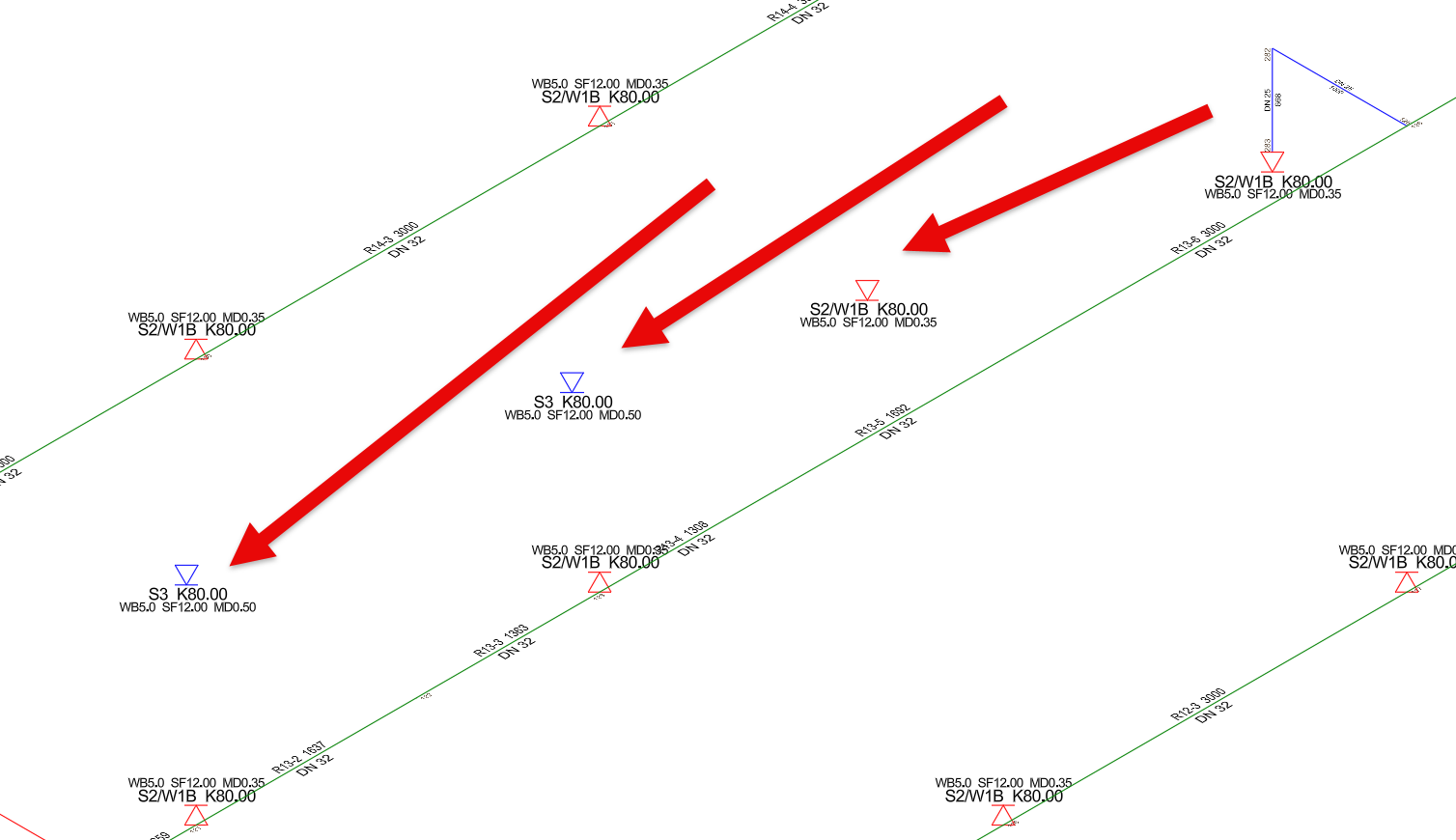

Wie im folgenden Beispiel

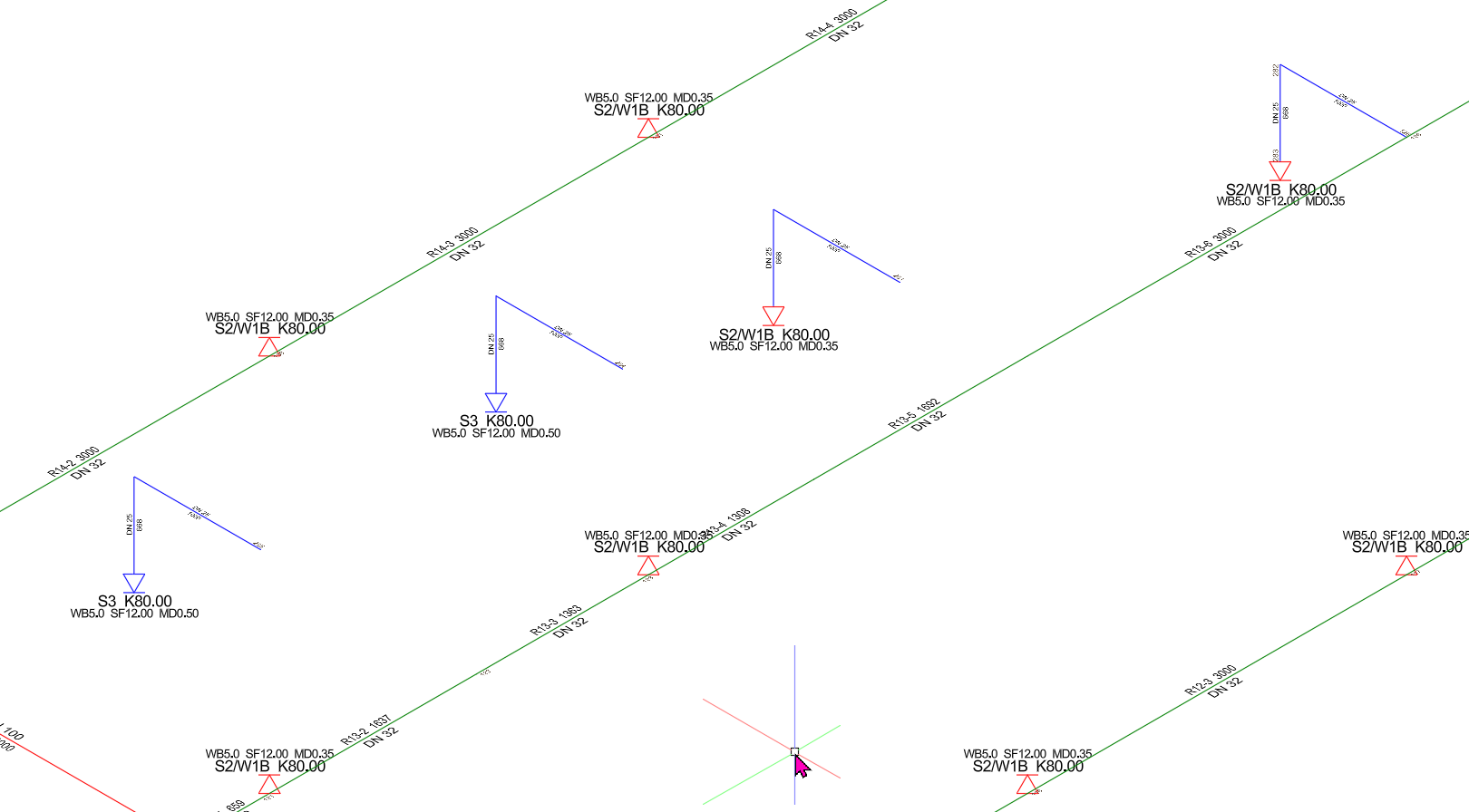

Ergebnis:





Wert zur Übernahme angemelden (im Kästchen Haken setzen), durch nochmaliges Anklicken wird der Wert wieder abgemeldet (Kästchen ist wieder leer).

Durch Anklicken des Knopfes Selektieren wird die Übernahme der (zu diesem Zeitpunkt ausgewählten) Daten angestoßen. Die Dialogbox wird ausgeblendet und der Benutzer wird aufgefordert, die Sprinkler auszuwählen, deren Daten ersetzt werden sollen.

Die Aus­wahl erfolgt nach dem inAuswahl/Ändern von Bauteilen beschriebenen Verfahren.

Nach Beendigung der Auswahl werden die Daten an die selektierten Elemente über­geben und die Dialogbox des Sprinklers wird wieder eingeblendet.


Falls die Dialogbox mit Abbrechen verlassen wird, wird das Ändern des Sprinklers beendet, ohne die Änderungen zu übernehmen.

Nach Verlassen der Dialogbox mit OK werden die geänderten Daten übernommen.

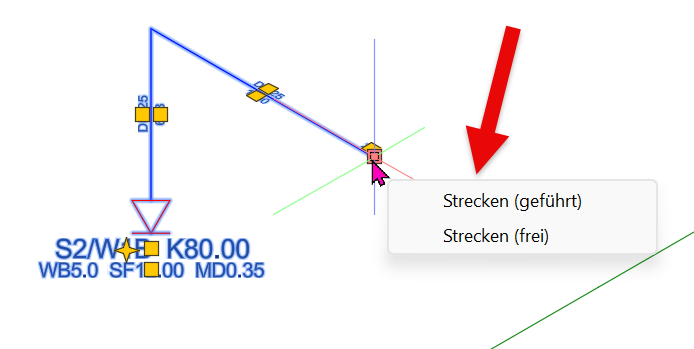

Strecken verschiebt die Zuleitung an ein beliebiges Strangrohr. Es kann auch Verschieben von AutoCAD verwendet werden.
