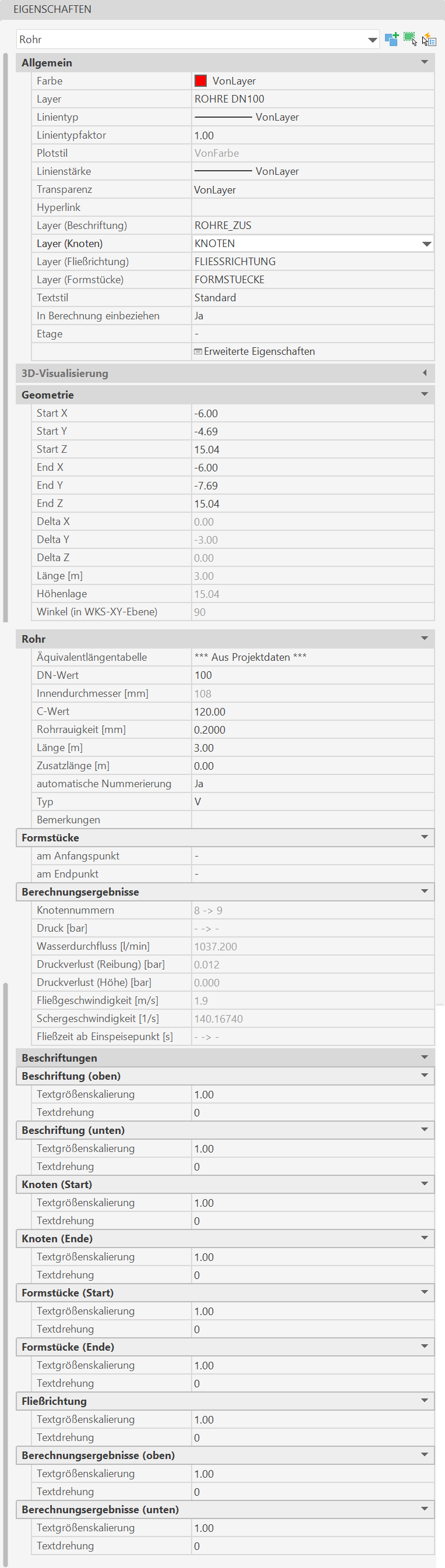

Selektiert man ein oder mehrere Rohre oder ein oder mehrere Strangrohre, so werden in der Eigenschaftspalette folgende Eigenschaften angezeigt.

Hier im Beispiel "Rohre":


Diese Werte können außerdem in die „Schnelleigenschaften“ von AutoCAD übertragen, angezeigt und editiert werden.

  • Kategorie Allgemein können neben den AutoCAD/BricsCAD-Objekteigenschaften wie Farbe, Layer und Layer der Beschriftungen, folgende Daten des Rohres angepasst werden:
    • in Berechnung einbeziehen:        wird hier "Nein" ausgewählt, dann wird dieses Objekt beim nächsten Berechnungsdurchlauf ignoriert.
    • Etage:                                        Etage, dem dieses Objekt zugeordnet ist (siehe Etagenverwaltung)
    • Erweiterte Eigenschaften:                ruft den objektspezifischen Eigenschaftsdialog auf (siehe Editieren/Ändern über Eigenschaftsdialog)

  • Kategorie Geometrie können der Anfangs- und der Endpunkt des Rohres/ Strangrohres geändert werden.

  • Kategorie Rohr lassen sich die nicht geometrischen Daten des Rohres anpassen.

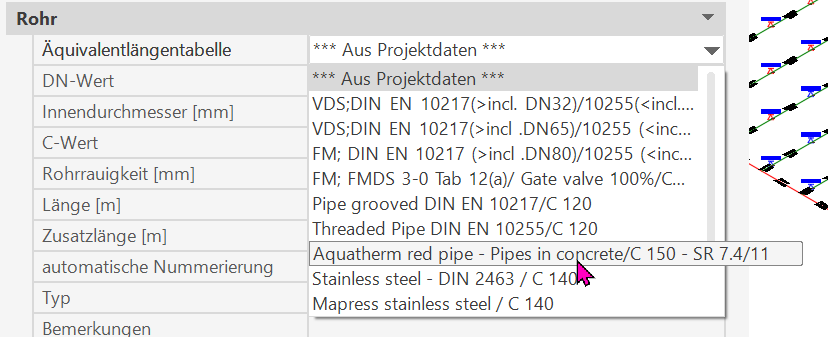

    • DN-Wert:                        Durchmesser des Rohres, es können nur DN-Werte ausgewählt werden, die auch in der aktuellen Äquivalentlängentabelle definiert sind.
    • Innendurchmesser [mm]:        zeigt den Innendurchmesser aus der Äquivalentlängentabelle an
    • C-Wert:                                C-Wert des Rohres (Hazen-Williams-Formel)
    • Rohrrauigkeit:                         Rauigkeit des Rohres, für die Berechnung nach Darcy-Weisbach-Formel
    • Länge:                                tatsächliche Länge des Rohres - kann für die Berechnung überschrieben werden

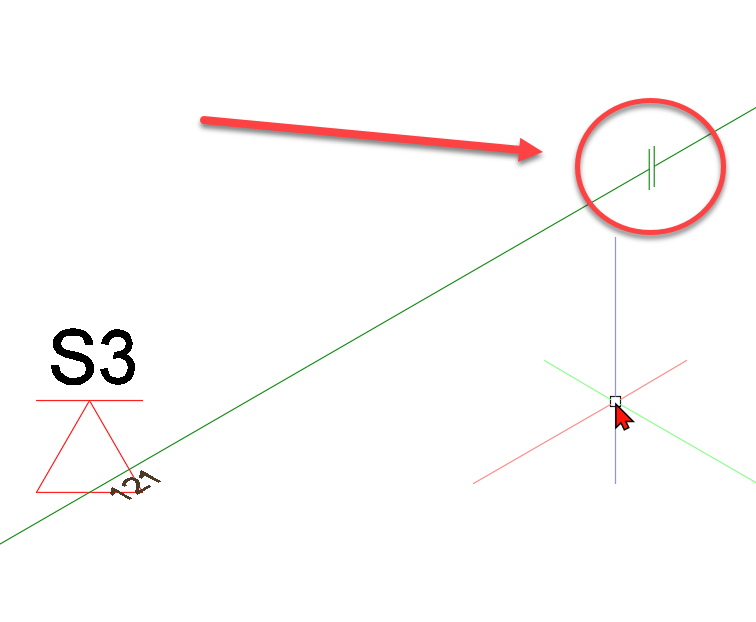

      Hinweis:Rohre können z.B. verkürzt eingegeben werden, d.h. der Abstand vom Anfangs- zum Endpunkt des Rohres ist (wesentlich) kleiner als die tatsächliche Länge des Rohres, um so beim Plot­ten einen ver­nünftigen Ausschnitt zu erhalten. Sollte das Rohr mit einer verkürzten Länge eingegeben worden sein, erscheint folgendes Symbol im Rohr:

      In diesem Fall wurde das Rohr verkürzt eingegeben und in der Kategorie Geometrie unter "Länge" ist immer noch die tatsächliche Länge des Rohres ablesbar.

    • Zusatzlänge:                                wird zur tatsächlichen Länge addiert
      Der Wert bei Zusatzlänge ist dafür gedacht, Äquivalentlängen für Sonderbauteile zu be­rück­sich­tigen (z.B. Drosselstrecke, Flexschläuche etc.).


    • Automatische Nummerierung:        bei "Ja" werden die nächsten 2 Eingabefelder ausgeblendet und die Rohrnummer wird vom Programm automatisch vergeben. Siehe auch Rohre/Strangrohre/Nummerierung
    • Gruppennummer:                        (Haupt-) Nummer des Rohres
    • Elementnummer:                        Unternummer des Rohres
    • Typ:                                        Rohrtyp (nicht bei Strangrohren)
                • Für die Rohrtypen gilt:
                  F  =  Steig-/Fallrohre
                  V  =  Verteilerleitungen
                  H  =  Hauptverteilerleitungen
                  Z  =  Zuleitungen

Der Typ eines Rohres wird bei Strangrohren nicht angezeigt und ist nicht änderbar. Es bleibt bei "R".

    • Bemerkungen:                                freier Text, der an den Bericht übergeben wird

  • Kategorie Formstücke:
    Das Programm erzeugt Bögen, Winkel und T-Stücke (so weit möglich) automatisch.
    Falls in einem Knotenpunkt mehr als 4 Rohre zusammentreffen oder keine rechten Winkel zwischen den Rohren bestehen, können in diesem Knoten automatisch keine Winkel, Bögen und T-Stücke erzeugt werden.
    In diesem Fall muss der Benutzer die bei der Berechnung zu be­rück­sichtigenden Form­stücke hier angeben.
    Natürlich können in jedem beliebigen Knoten­punkt die Form­stücke vor­ge­geben werden. Am entsprechenden Knoten wird über eine Beschriftung "W", "B" oder "T" angezeigt, ob dort ein Formstück manuell vorgegeben wurde.
    Generell gilt:
      • "kein Formstück" gesetzt -> Programm verteilt die Formstücke automatisch
      • "Winkel", "Bogen" oder "T-Stück" gesetzt -> Formstücke werden nach Benutzervorgaben gesetzt

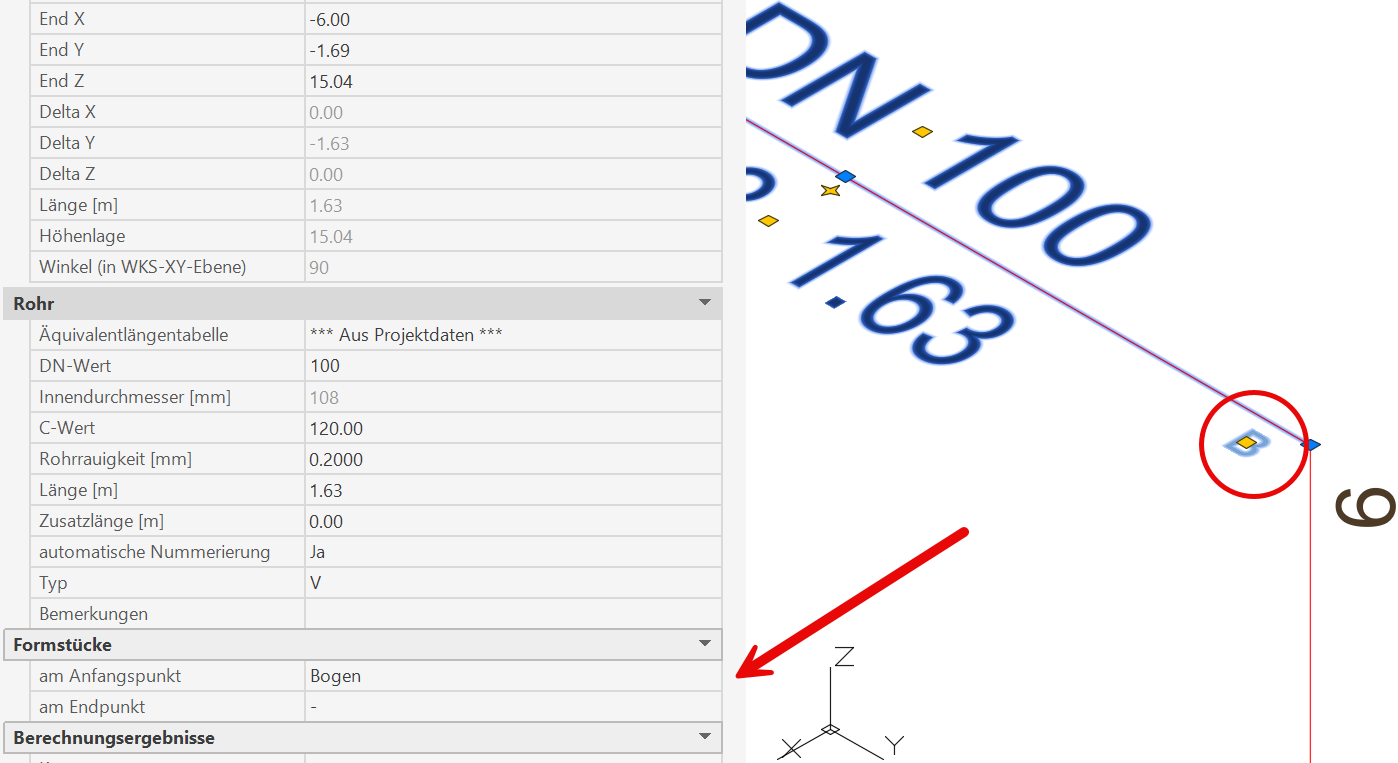

        Visualisierung der selbst gesetzten Formstücke in der Zeichnung am Rohranfang und an Rohrende:
        Beispiel Rohranfang:

        siehe auch Kapitel Beschriftung Rohre/Sprinkler

  • Kategorie Berechnungsergebnisse:
    Eigenschaften in dieser Kategorie sind nicht änderbar und zeigen die Ergebnisse des letzten Be­rechnungsdurchlaufes an.

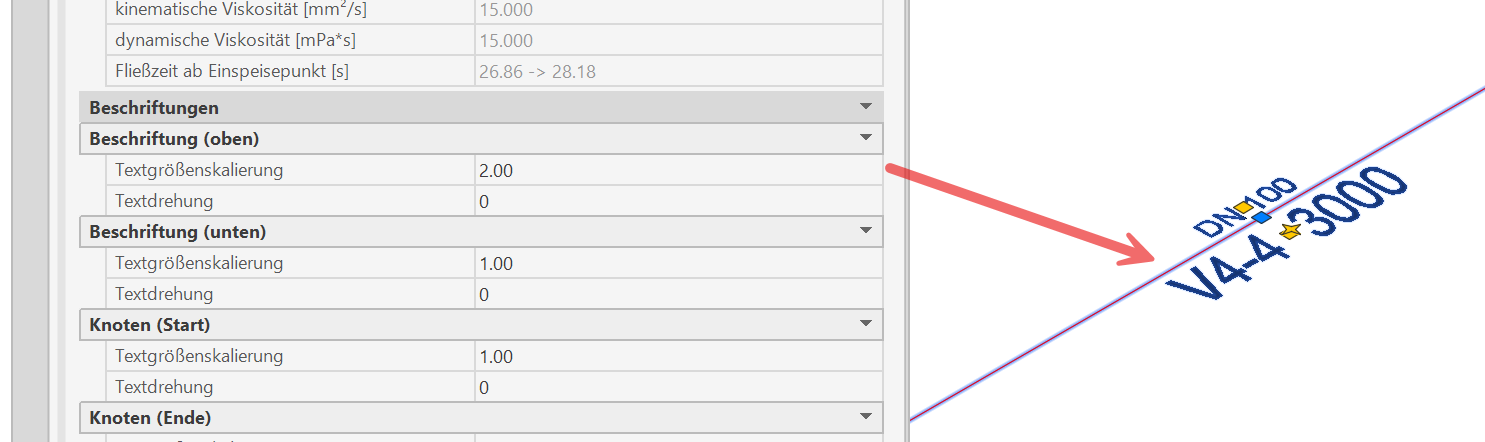

  • Kategorie Beschriftungen:

     Alle Beschriftungen können einzeln oder es können mehrere ausgewählte gleichzeitig geändert werden.

     Beispiel "Beschriftung oben" ist z.B. der DN-Wert des Rohres

               "Beschriftung unten" ist z.B. die Rohrbezeichnung, je nach Perspektive kann oben und unten auch vertauscht sein. Dann einfach Änderungen vornehmen und austesten.
