Funktion: Verwaltung von verwendeten Innendurchmessern von Rohren nach DN-Wert/Material und Äquivalentlängen von Formstücken und Einbauteilen, die mit in die Berechnung einfließen müssen.


Siehe auch Koeffizientenberechnung. (Berechnungsart : Variable Viskosität)


Die erste Spalte ist mit dem DN-Wert gefüllt, welcher dann entsprechend für jede Spalte gültig ist.

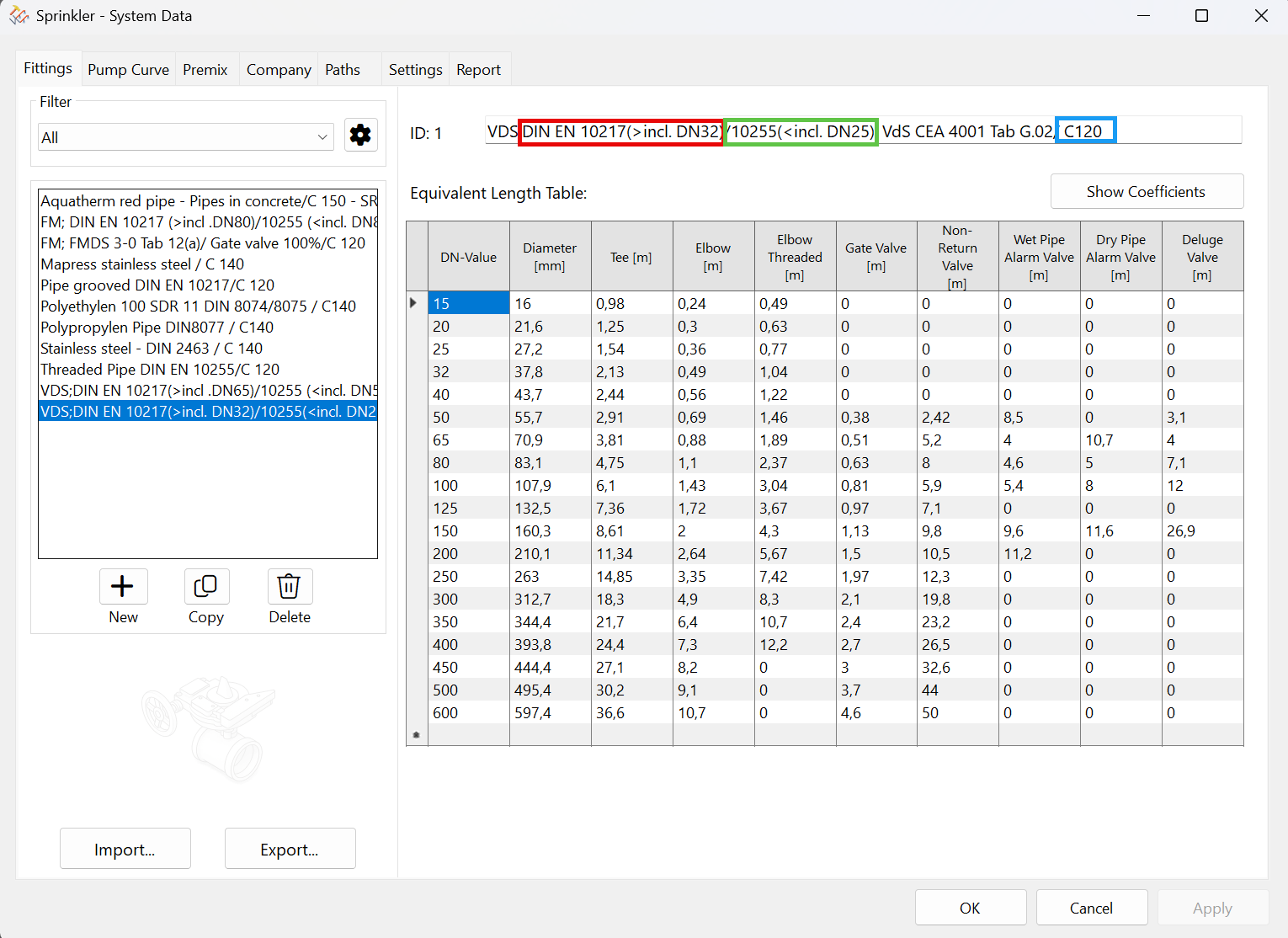

Die Spalte "Durchmesser" entspricht dem Innendurchmesser des dem DN-Wert entsprechenden Rohres in der Rohrqualität hier im Beispiel DIN EN 10220/10255 geschweißt.

Das bedeutet:  Außendurchmesser des Rohres abzüglich 2-fache Wandstärke entspricht dem Innendurchmesser.

Für diese Tabelle gilt:

Gewinderohr bis DN25 (DIN EN 10255)

Nutrohr geschweißt ab DN32  (DIN EN 10217), wie in der Sprinklertechnik standardmäßig verwendet.

Je größer die Wandstärke des Rohres ist, desto kleiner wird der Durchmesser, welches Folgen für die hydraulische Berechnung hat.

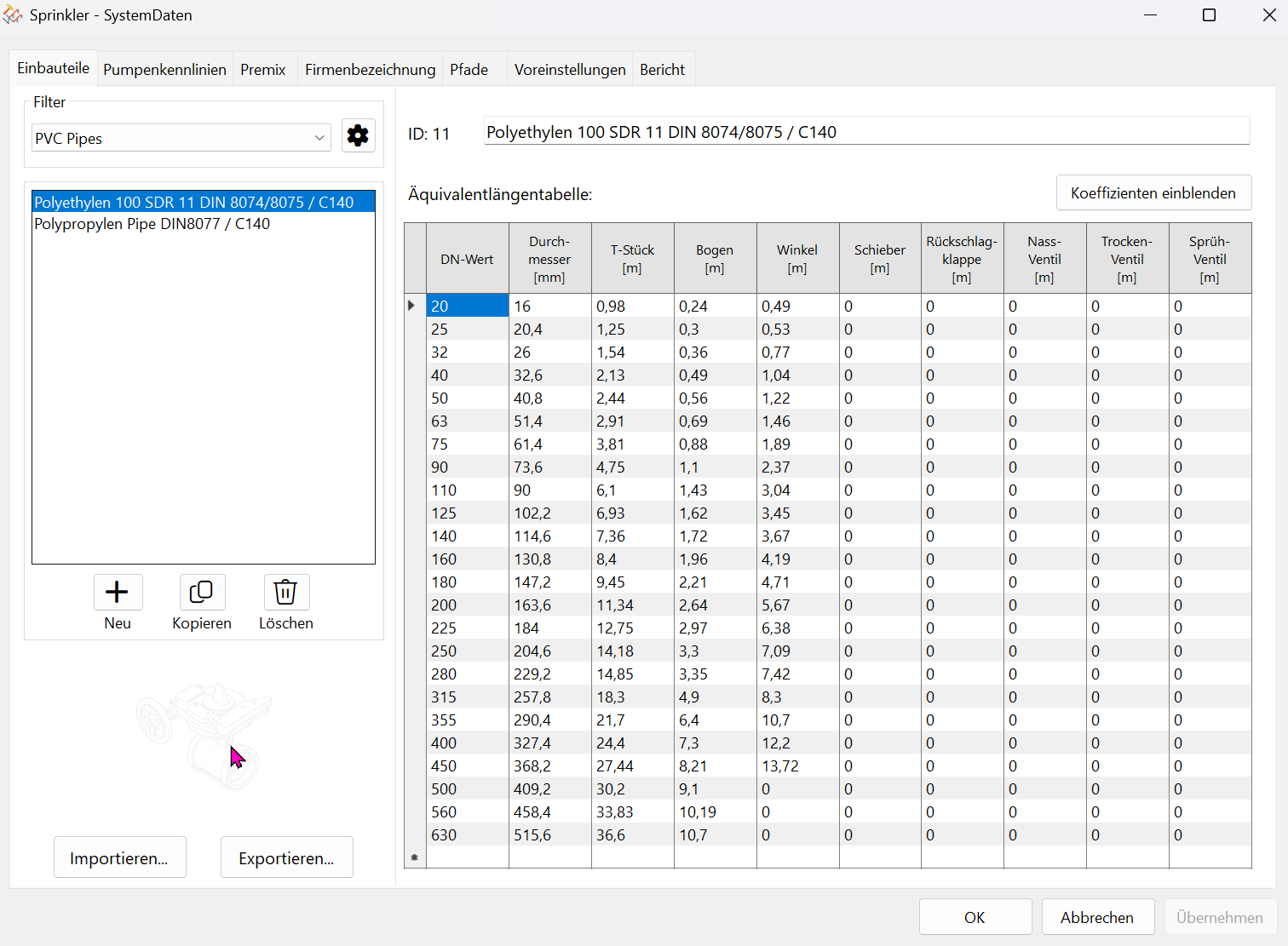

Für einzelne Rohre oder Rohrleitungen können jetzt auch in den Sprinklerberechnungsprogrammen von IDAT sortenreine Tabellen zugewiesen werden z.B. Aquatherm Red pipe. Deshalb werden hier auch sortenreine Tabellen aufgeführt.

IDAT liefert vorab einige Tabellen mit. Prüfen Sie trotzdem immer die Tabellen nach möglichen Herstellervorgaben!


Die Tabellen können individuelle Namen erhalten.

Die Äquivalentlängen von T-Stück, Bogen und Winkel sind aus der VdS CEA 4001 Anhang G Tabelle G.02 übernommen. Andere Äquivalentlängen der Bauteile sind den Herstellerunterlagen des Bauteils zu entnehmen.

Mit folgenden Funktionen können ganze Tabellen neu hinzugefügt, kopiert oder gelöscht werden.

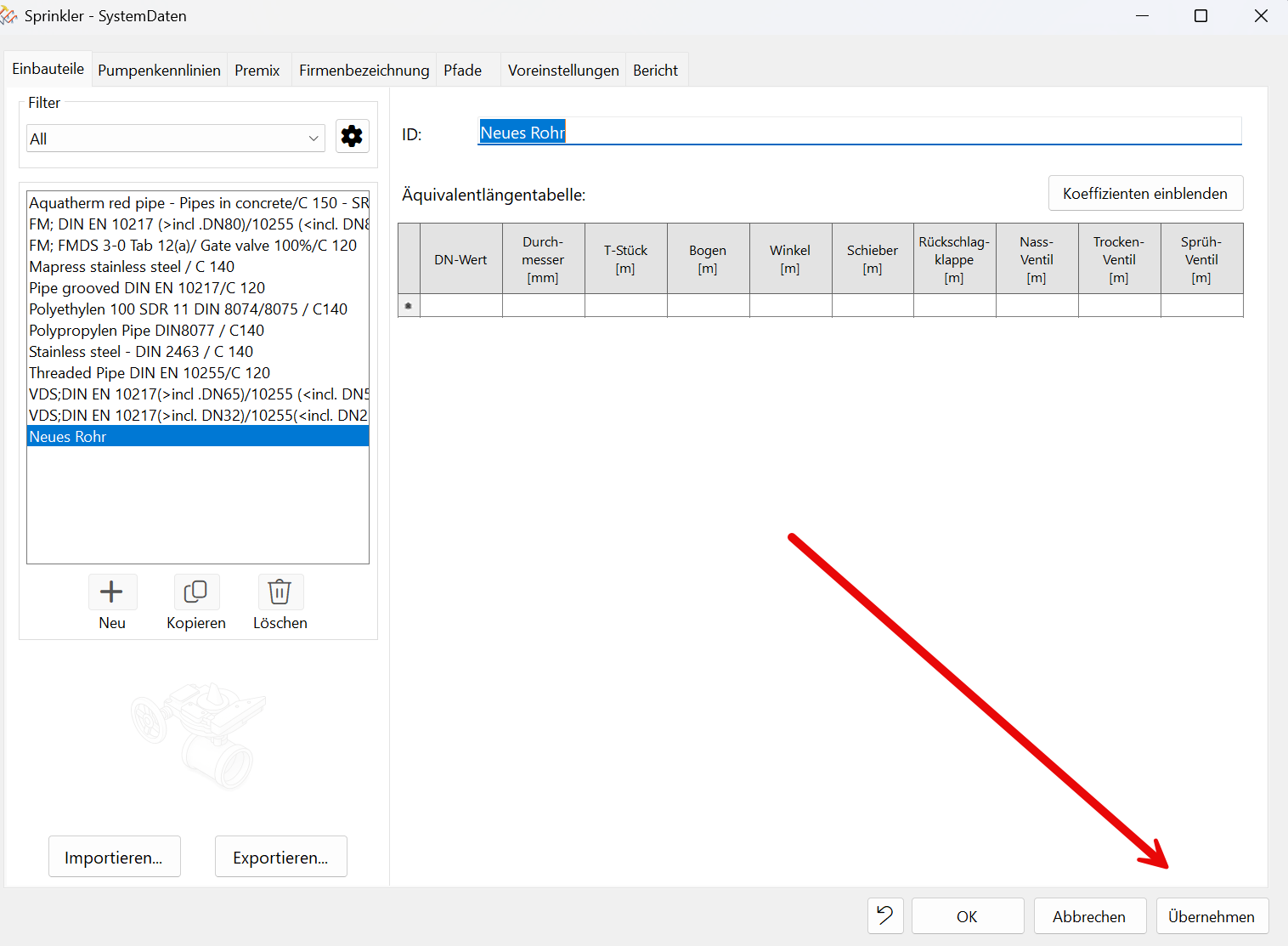

Bei Erzeugung neuer Tabellen oder Änderungen an bestehenden Tabellen muss immer vor dem Wechsel zu einer anderen Tabelle der Button Übernehmen geklickt werden.

Andernfalls erscheint ein Warnhinweis. Werte aus anderen Tabellen können mit Strg C und Strg V übernommen werden, auch zeilenübergreifend.


Während der Bearbeitung erscheint außerdem dieses Symbol am unteren Dialogfeldrand. Zuvor gemachte Eingaben können sofort rückgängig gemacht werden.


Im Feld Filter können Sie Ihre Tabellen filtern. Bei All oder Alle werden alle angezeigt. Individuelle Filter können ergänzt werden.

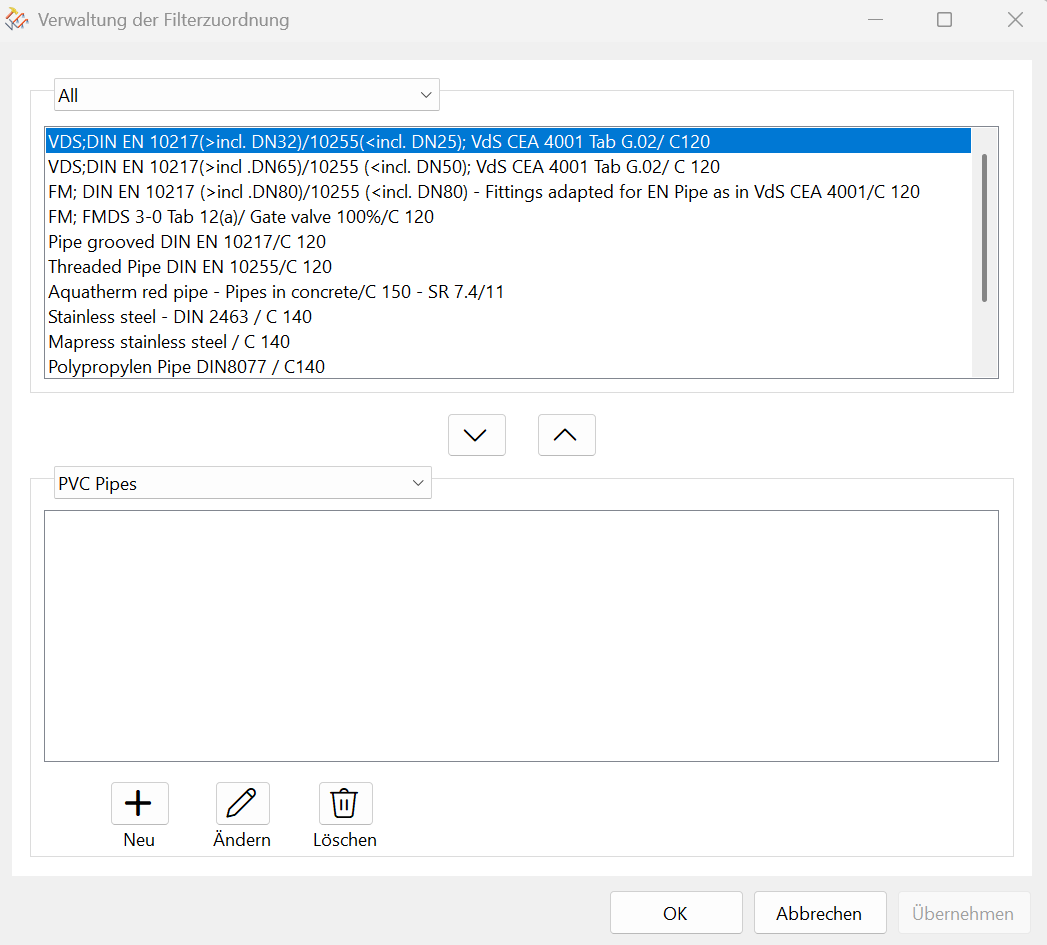

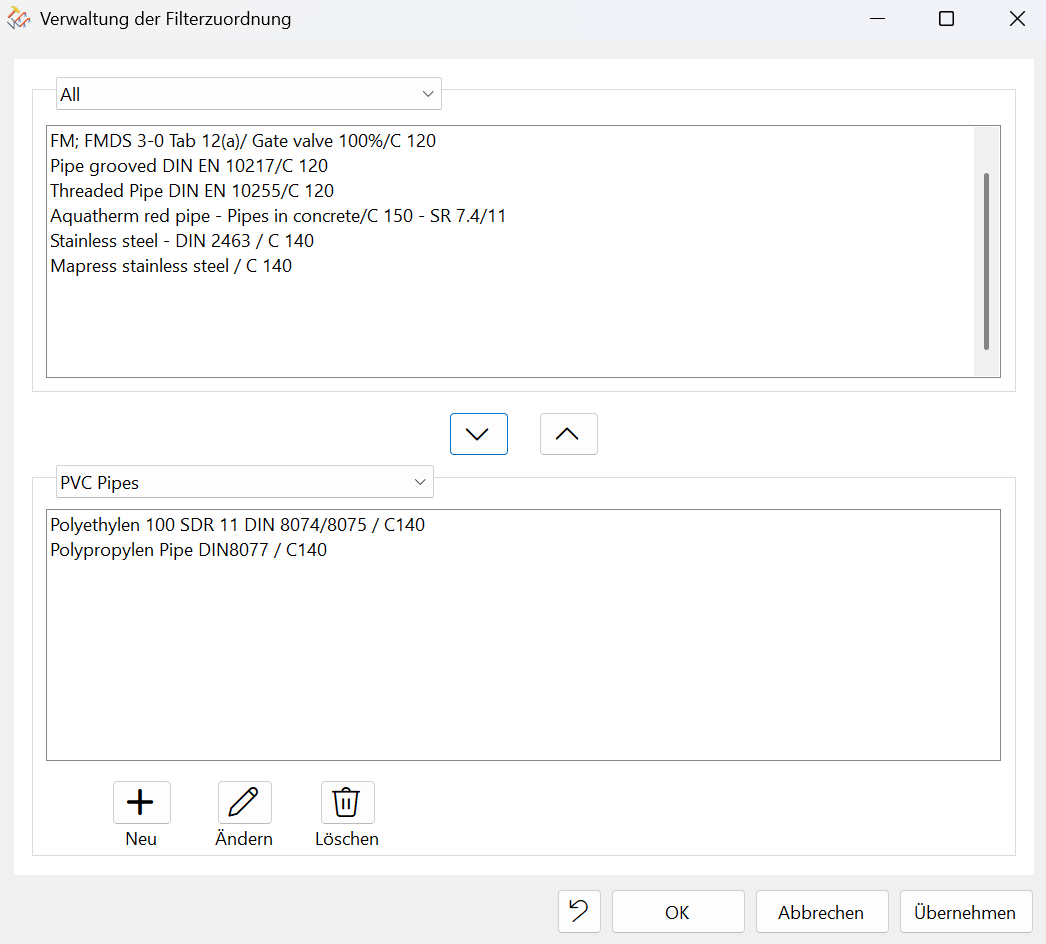

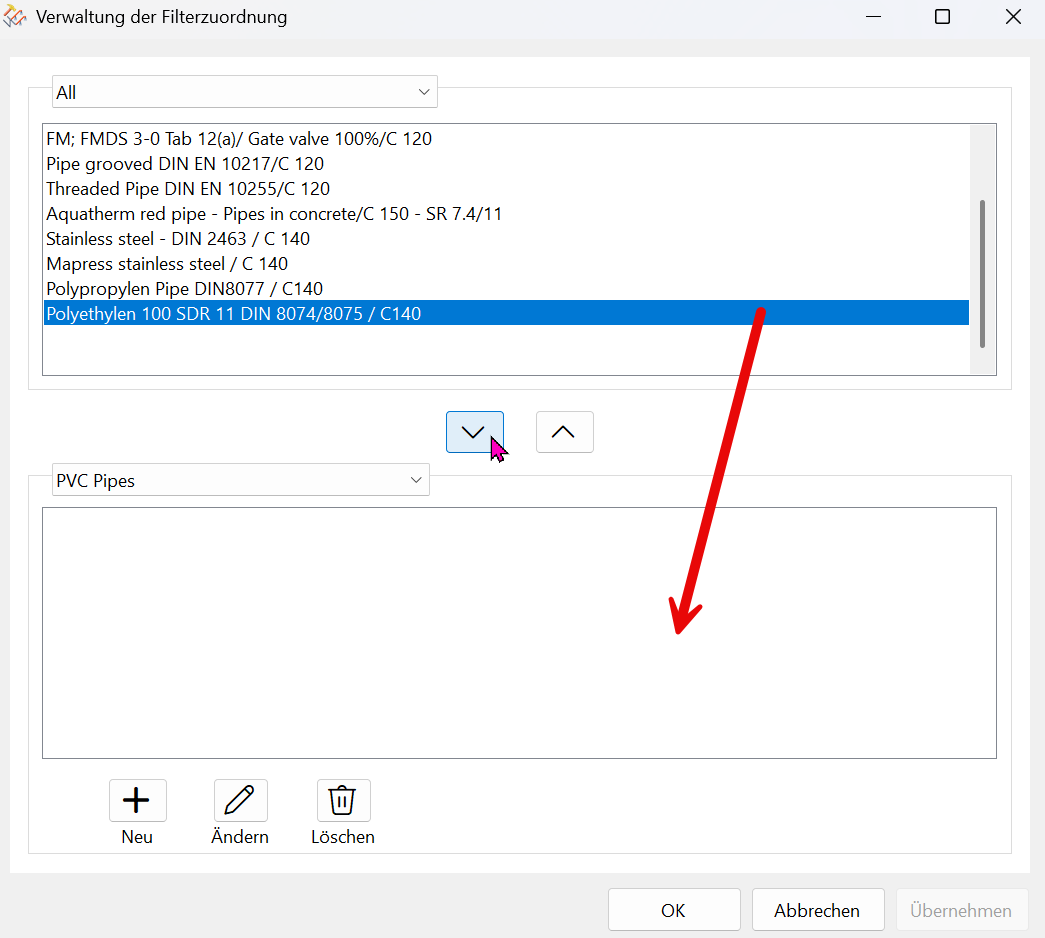

Über den Button Einstellungen   können Filter erzeugt, geändert und gelöscht werden. Mit den Pfeilen Nach Oben und Nach Unten werden die Tabellen den Filtern zugewiesen oder wieder entfernt. Erst wenn die Tabelle entfernt ist, kann der Filter gelöscht werden. Es kann immer nur ein Eintrag pro Gruppe erfolgen. Mit den Buttons neu, ändern oder löschen, können Filter entsprechend bearbeitet/ erzeugt werden. Ändern ändert nur den Filternamen.

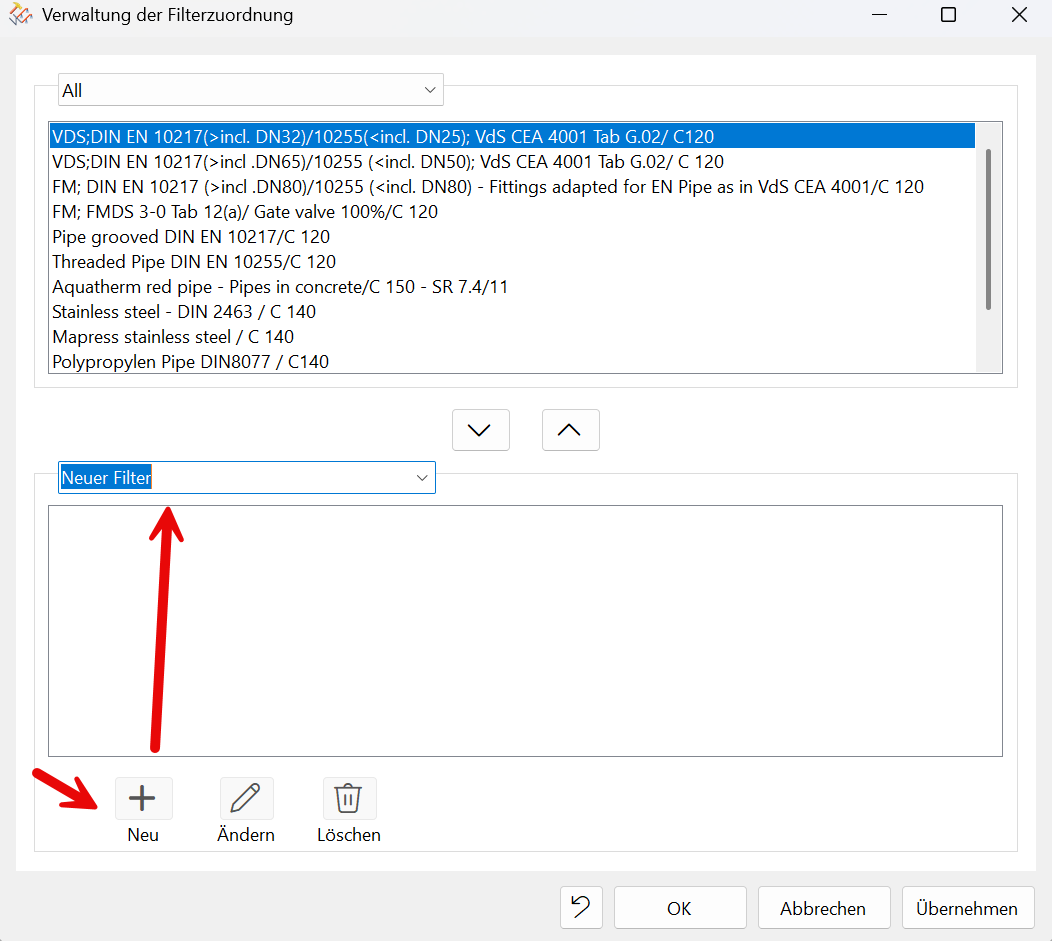

Hinweis: Der neu erzeugte Filter muss vorab mit OK bestätigt werden. Dann können die passenden Tabellen für die Gruppe zugeordnet werden.



Nach Erzeugung des neuen Filters wird dieser sichtbar in der Übersicht.

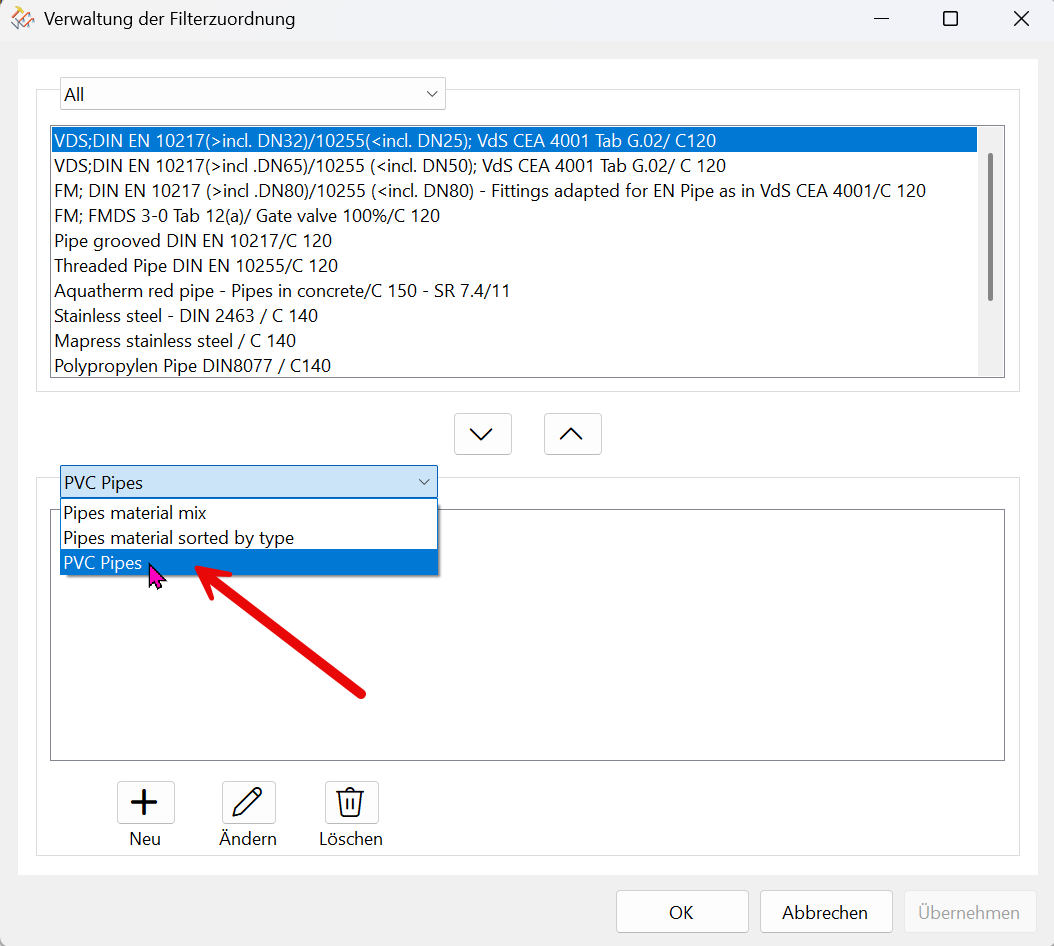

Einstellungen klicken und den neuen Filter auswählen. PassendeTabellen zuweisen.



Ergebnis:


OK klicken.

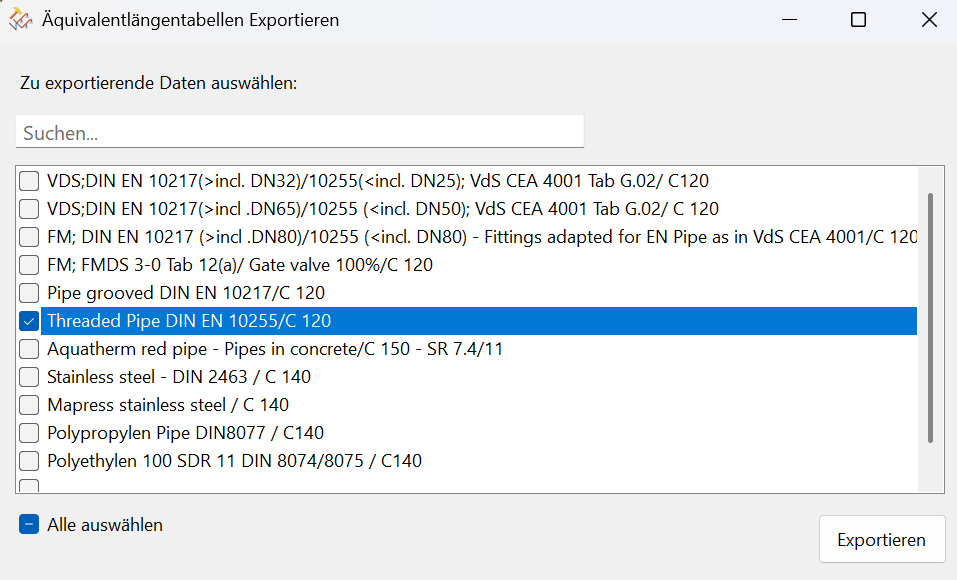

Über den Export wird eine DOS-Datei erzeugt, welche in eine andere Äquivalentlängentabelle importiert werden kann. Umgekehrt kann auch ein DOS-Import über Import stattfinden.

Das Fenster Suchen erleichtert das Auffinden bestimmter Tabellen.

Dateiname : Name der Tabelle_Datum.DAT

In einer WINDOWS-üblichen Dialogbox kann eine Datei zum Import ausgewählt werden.
