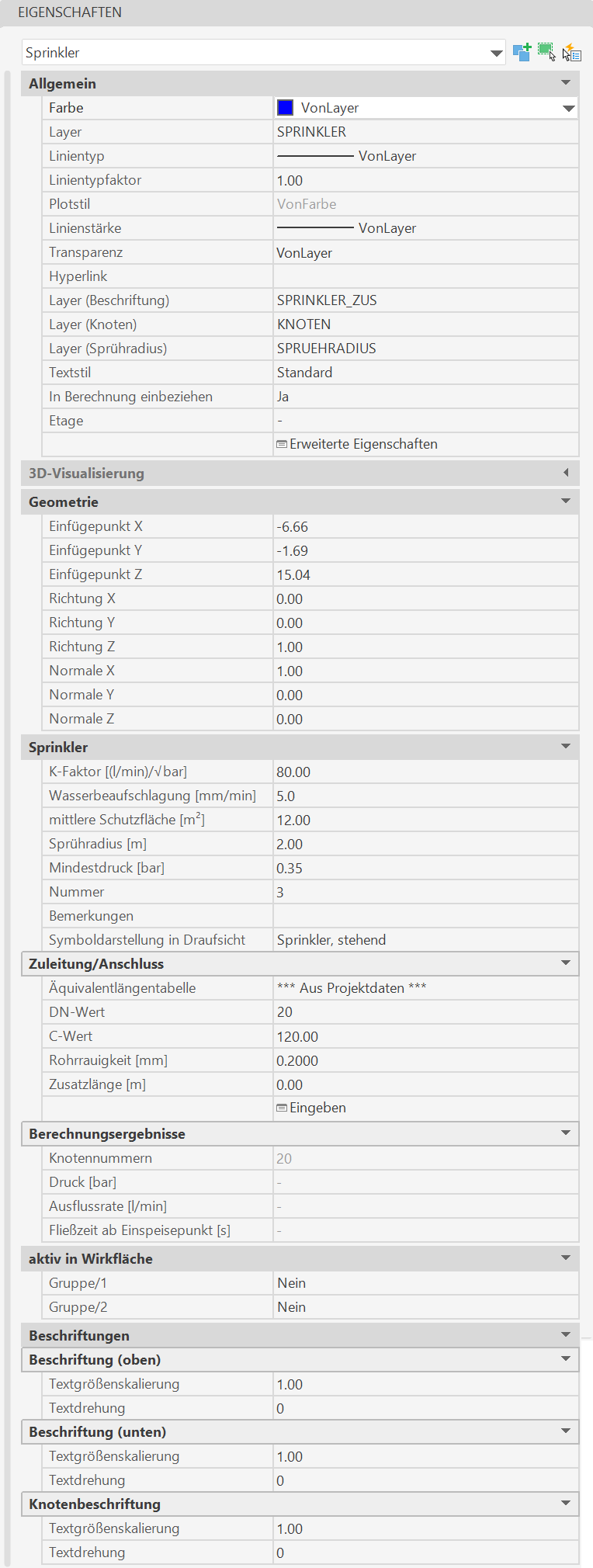

Selektiert man einen oder mehrere Sprinkler, so werden in der Eigenschaftspalette zusätzlich folgende Ei­gen­schaf­ten angezeigt:


  • Kategorie Allgemein können neben den AutoCAD/BricsCAD-Objekteigenschaften wie Farbe, Layer und Layer der Beschriftungen, folgende Daten des Sprinklers angepasst werden:
    • in Berechnung einbeziehen:                wird hier "Nein" ausgewählt, dann wird dieses Objekt beim nächsten Berechnungsdurchlauf ignoriert.
    • Etage:                                                Etage, dem dieses Objekt zugeordnet ist (siehe Etagenverwaltung)
    • Erweiterte Eigenschaften:                        ruft den objektspezifischen Eigenschaftsdialog auf (siehe Editieren/Ändern über Eigenschaftsdialog)


  • Kategorie Sprinkler:

In diesem Bereich können folgende Kenndaten des Sprinklers ein­ge­ge­ben werden:

    • K-Faktor [l/(min*√bar)]:                         K-Faktor des Sprinklers.
    • Wasserbeaufschlagung [mm/min]:        Wasserbeaufschlagung in [mm/min].
    • Mittlere Schutzfläche [m2]:                 mittlere Schutzfläche in [m2].
    • Sprühradius [m]:                                Sprühradius, den der Sprinkler abdeckt
    • Mindestdruck [bar]:                                 am Sprinkler benötigter Mindestdruck in [bar].
    • Nummer:                                         Nummer des Sprinklers.(Die Sprinklernummer wird vom Programm au­to­matisch vergeben, kann aber auch manuell angepasst werden)
    • Bemerkungen:                                 Bezeichnung des Sprinklers für den Berechnungsausdruck
    • Symboldarstellung Draufsicht:                Nummer der Symboldarstellung - Darstellung des Sprinklers in der Draufsicht (Definiert in „Symbol.cfg“)


  • Kategorie Zuleitung/Anschluss:

In diesem Bereich können die Sprinklerzuleitung (d.h. die Verbindungsrohre von der Sprinklerposition zum Einfügepunkt des Sprinklers auf dem Strangrohr) und die Daten der Zu­lei­tungsrohre eingegeben werden:

    • Äquivalentlängentabelle         Auswahl einer passenden Äquivalentlängentabelle für die Zuleitung zum Sprinkler bzgl. des Materials des Rohres
    • DN-Wert:                         Durchmesser der Zuleitung
    • C-Wert:                                 C-Wert der Rohre
    • Rohrrauigkeit:                        Rauigkeit des Rohres (mm per 100), für die Berechnung nach Darcy-Weisbach (Wert 20 entspricht dann 0,2mm Rohrrauigkeit in Realität)
    • Zusatzlänge:                         wird zur tatsächlichen Länge addiert als Äquivalentlängen für Sonderbauteile (z.B. Anschluss mit Flexschlauch) - Nur im Dialog möglich!
    • Eingeben:                        ruft die Sprinkler-Zuleitungseingabe auf
    • Löschen:                        über diesen Button kann eine vorhandene Zuleitung direkt gelöscht werden, erscheint erst, wenn eine Zuleitung angeklickt/erzeugt wurde



  • Kategorie Berechnungsergebnisse:

Eigenschaften in dieser Kategorie sind nicht änderbar und zeigen die Ergebnisse des letzten Berechnungsdurchlaufes an.

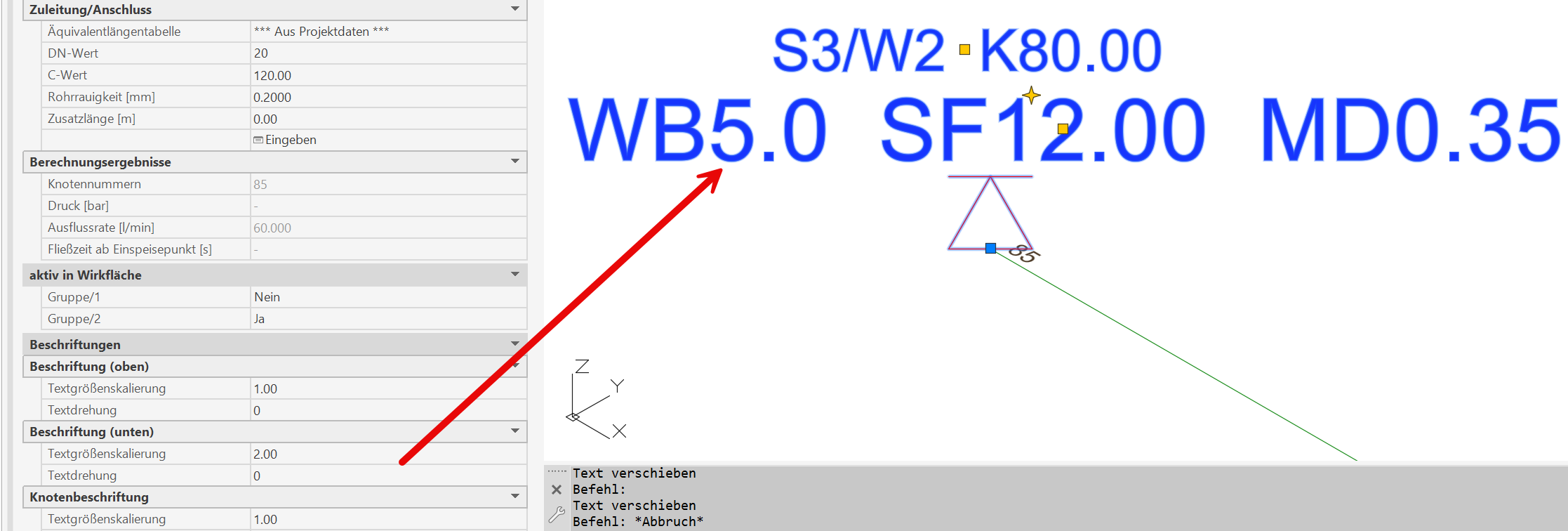

             Alle Beschriftungen am Sprinkler können einzeln oder es können mehrere ausgewählte gleichzeitig geändert werden.

In der Projektverwaltung müssen die Beschriftungen am Sprinkler eingeschaltet sein.

Die Einstellung gilt immer nur für die letzte Ansicht.
