Ist im AutoCAD/ BricsCAD-Editor kein Objekt gewählt, dann erscheinen in der Eigenschaftspalette zusätzlich zu den Standard-Zeichnungseinstellungen folgende Kategorien:


  • Kategorie Projektdaten:

Es werden die Projektdaten des Projektes (Projektnummer, Betreiber, Objekt, ...) angezeigt und können direkt geändert werden.

Einmaliger Aufruf der Projektdaten im Menü bei neuer Zeichnung notwendig.

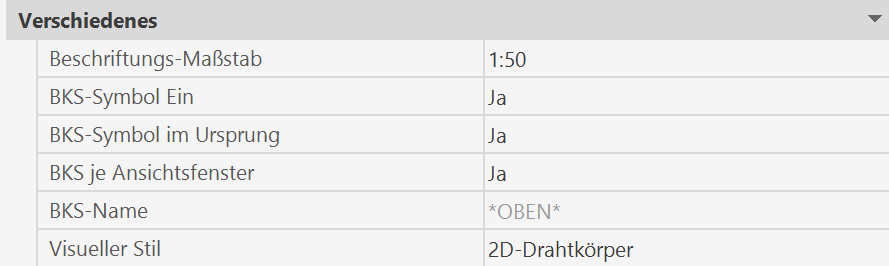

  • Kategorie Verschiedenes:

Einstellung des Beschriftungsmaßstabes steuert die Größe der Schrift und Symbole im Modell- und Papierbereich.

Es sind auch unterschiedliche Maßstäbe in separaten Ansichtsfenstern im Papierbereich möglich.



  • Kategorie Wirkfläche:

Es wird die aktive Wirkfläche für den nächsten Durchlauf der Berechnung eingestellt.

Es sind nur die Sprinkler aktiv, die dieser Wirkfläche angehören. Die aktiven Sprinkler werden rot gezeichnet.
