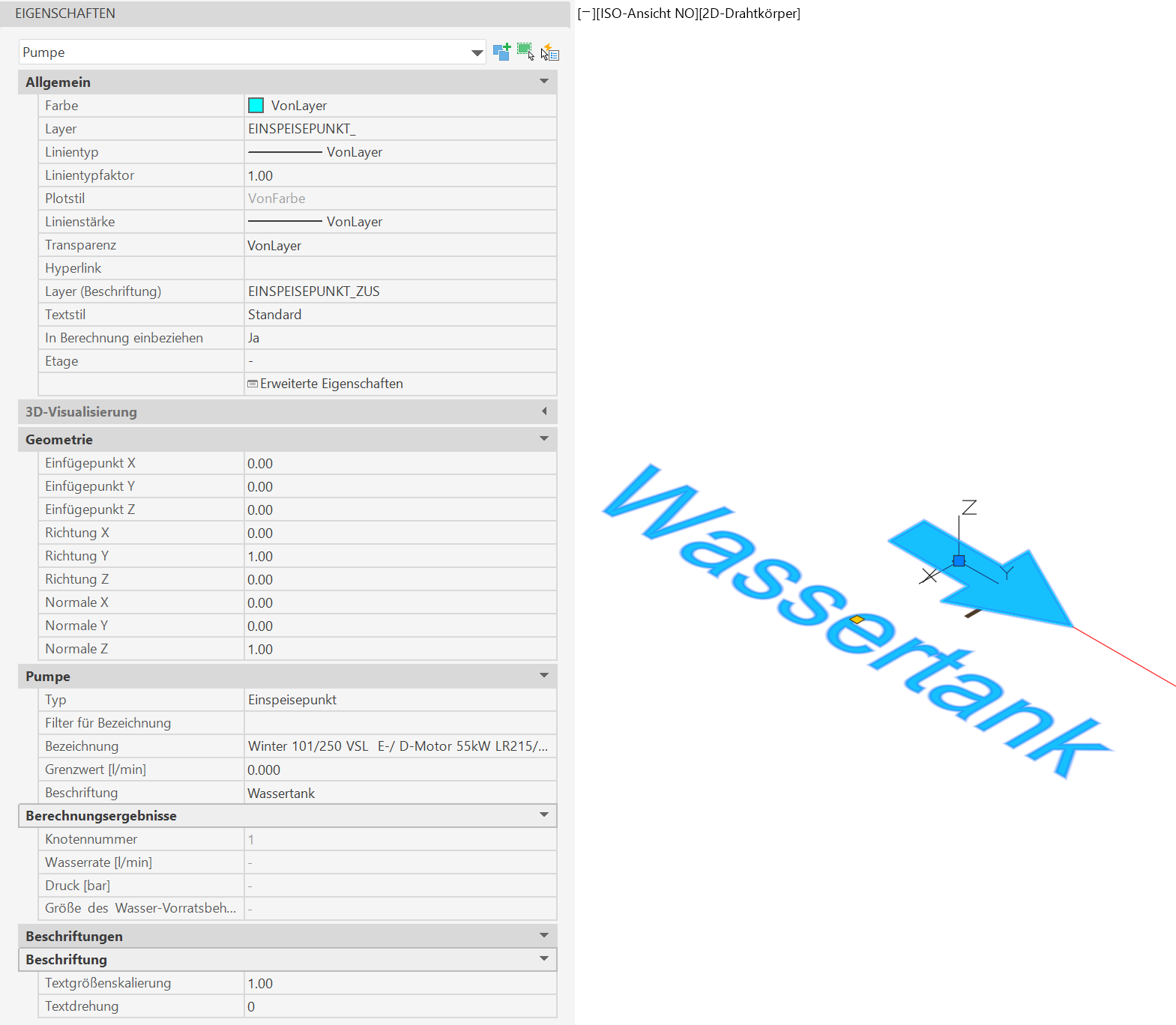

Selektiert man eine Pumpe oder den Einspeisepunkt, so werden in der Eigenschaftspalette folgende Ei­gen­schaf­ten angezeigt:




  • Kategorie Allgemein können neben den AutoCAD/BricsCAD-Objekteigenschaften wie Farbe, Layer und Layer der Beschriftungen, folgende Daten der Pumpe angepasst werden:
    • in Berechnung einbeziehen:                wird hier "Nein" ausgewählt, dann wird dieses Objekt beim nächsten Berechnungsdurchlauf ignoriert.
    • Etage:                                                Etage, dem dieses Objekt zugeordnet ist (siehe Etagenverwaltung)
    • Erweiterte Eigenschaften:                        ruft den objektspezifischen Eigenschaftsdialog auf (siehe Editieren/Ändern über Eigenschaftsdialog)


  • Kategorie Pumpe: Eingabe der Kenndaten der Pumpe nach Pumpendatenbank


    • Typ:                                         Festlegung, ob das Objekt eine Pumpe oder einen Einspeisepunkt repräsentiert.
    • Filter für Bezeichnung:                Filter für die Pumpensuche z.B. "Winter" -> nur Pumpen des Herstellers "Winter" werden vorgeschlagen

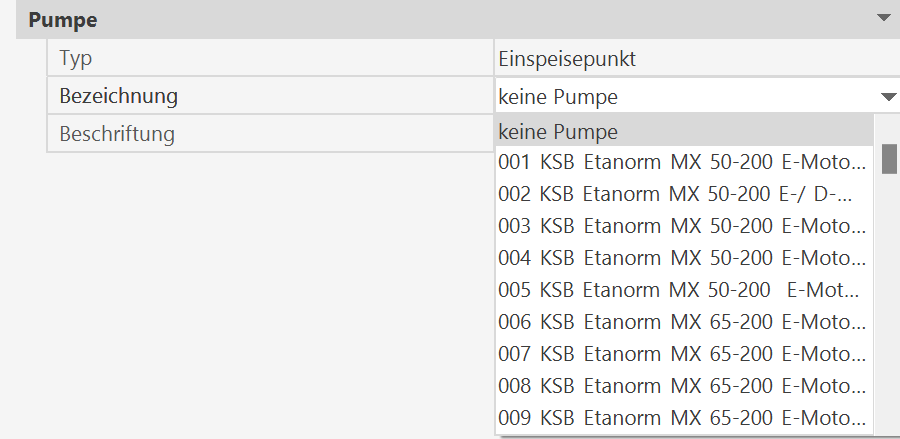

    • Bezeichnung:                                Auswahl des Pumpen-Typs für die Berechnung




    • Grenzwert:                                Grenzwert der Pumpe aus der Pumpendatenbank
    • Beschriftung:                                Text, mit dem die Pumpe/ Einspeisepunkt im Plan beschriftet wird


  • Kategorie Beschriftungen

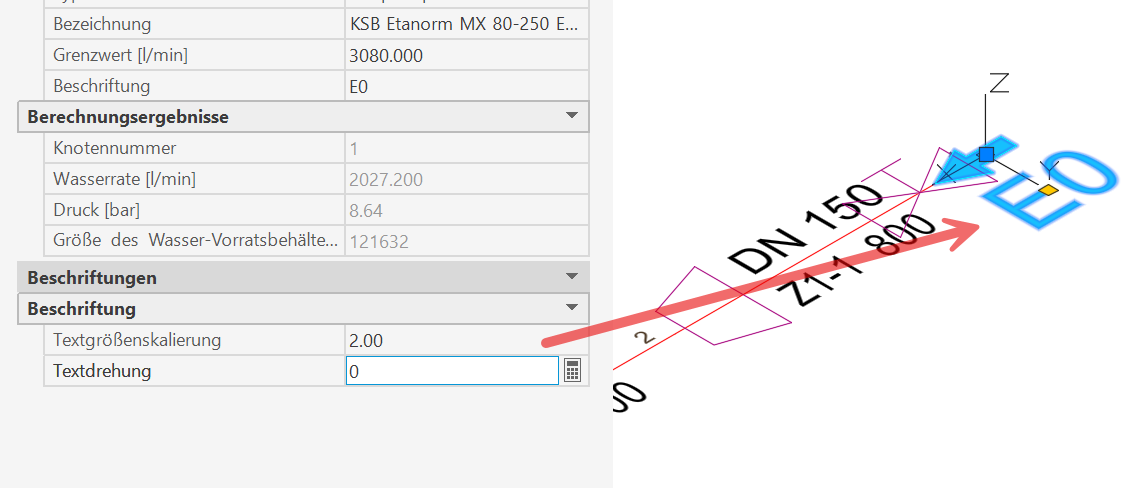

    • Textgrößenskalierung/-drehung für die Beschriftung an Einspeisepunkten
