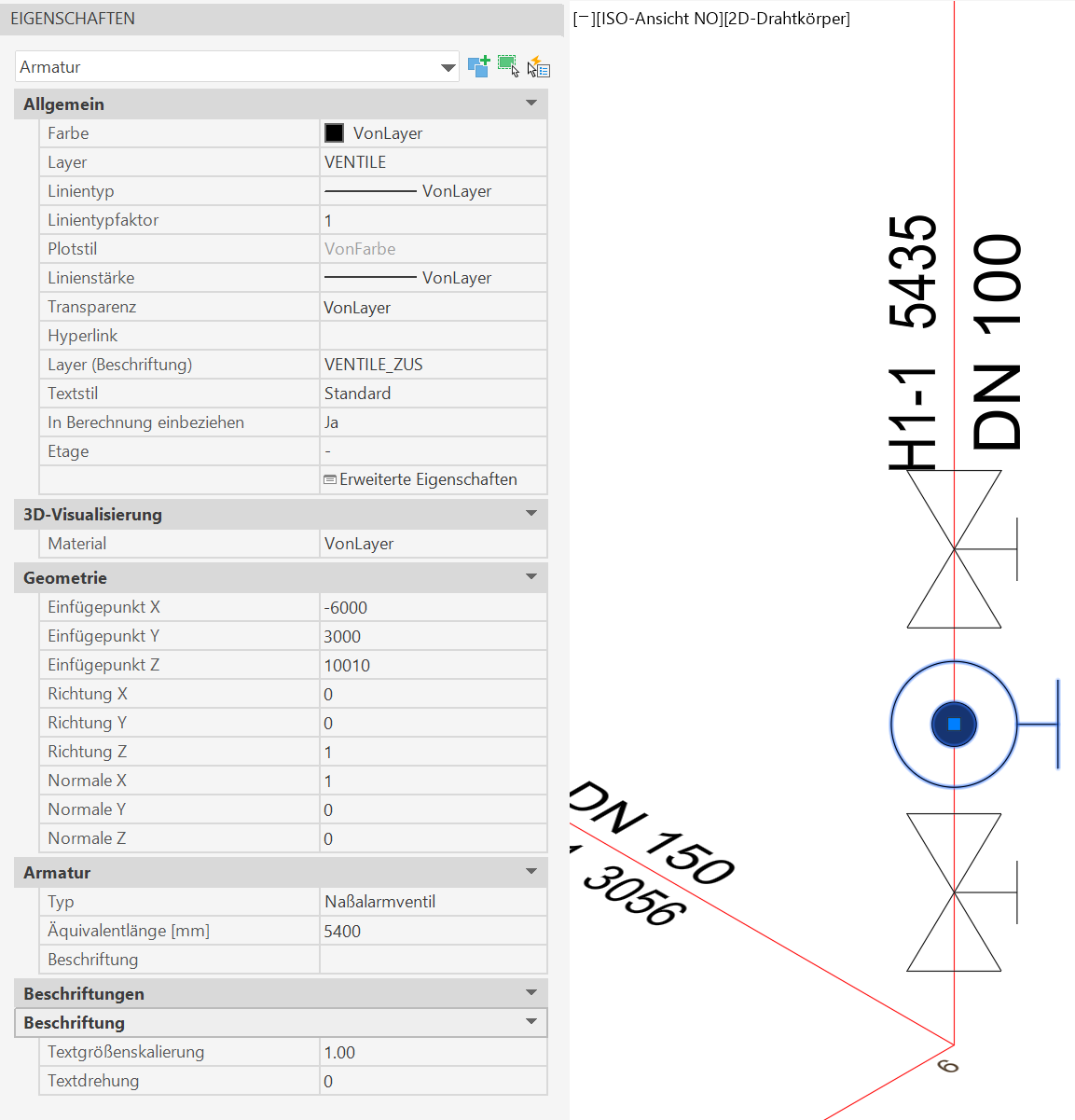

Selektiert man eine oder mehrere Armaturen, so werden in der Eigenschaftspalette folgende Ei­gen­schaf­ten angezeigt:



  • Kategorie Allgemein können neben den AutoCAD/BricsCAD-Objekteigenschaften wie Farbe, Layer und Layer der Beschriftungen, folgende Daten der Armatur angepasst werden:
    • in Berechnung einbeziehen:        wird hier "Nein" ausgewählt, dann wird dieses Objekt beim nächsten Berechnungsdurchlauf ignoriert.
    • Etage:                                        Etage, dem dieses Objekt zugeordnet ist (siehe Etagenverwaltung)
    • Erweiterte Eigenschaften:                ruft den objektspezifischen Eigenschaftsdialog auf (siehe Editieren/Ändern über Eigenschaftsdialog)


  • Kategorie Armatur:

In diesem Bereich können die Kenndaten der Armatur ein­ge­ge­ben werden:

    • Typ:                                         Hier kann der Typ der Armatur festgelegt werden.
    • Äquivalentlänge:                        Eingabe der Äquivalentlänge, die für die Berechnung verwendet werden soll
    • Beschriftung:                                Text, mit dem die Armatur im Plan beschriftet wird z.B. NAV Gruppe 1
  • Kategorie Beschriftungen

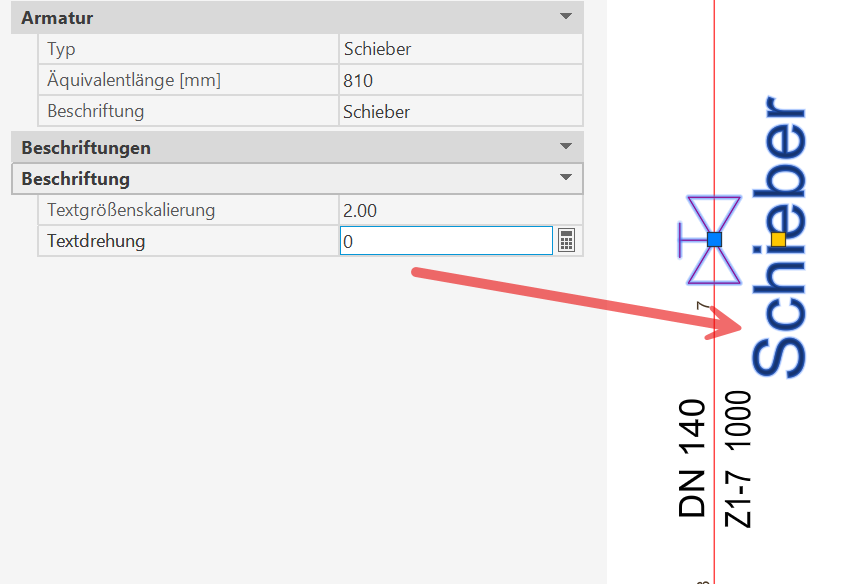

    • Textgrößenskalierung/-drehung für beschriftete Armaturen
