Symbol:





Funktion: Eingabe von Einspeisepunkt bzw. Pumpensymbol. Startpunkt der Berechnung.

Nach dem Befehlsaufruf erscheinen in der Eigenschaftspalette folgende Eingabemöglichkeiten.




Jede eingegebene Pumpe, bzw. Einspeisepunkt erhält die vorher festgelegten Eigenschaften.

Während des Befehlsablaufes können die Daten jederzeit geändert werden.(*)


In der Befehlzeile erscheint die Eingabe­aufforderung

Rohr selektieren oder [Zurück]:

mit

  • Z :        Letzte Eingabe rückgängig machen.

<Rohr selektieren>  →  Selektion eines Rohres, auf dem der Einspeisepunkt oder das Pumpensymbol (oder beides) eingegeben wird.

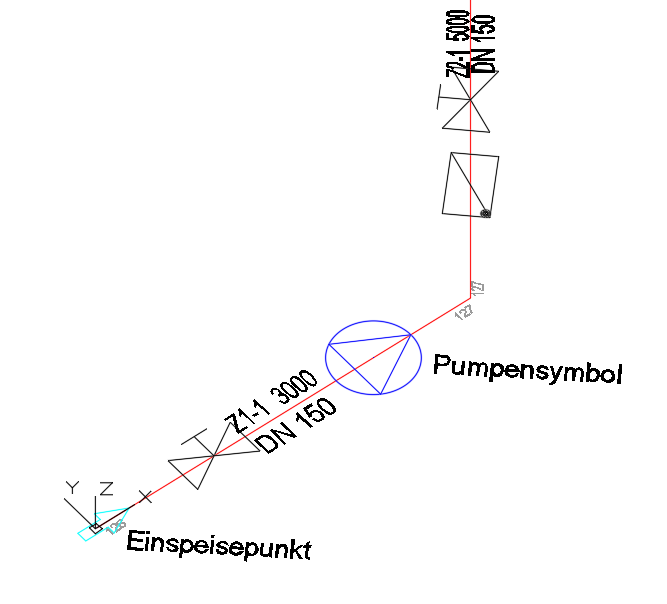

Wenn das Pumpensymbol und der Einspeisepunkt an einer Postion sitzen sollen, müssen die Symbole nacheinander eingegeben werden und übereinander platziert werden.

Auswahl in der Eigenschaftenpalette:

    • Einspeisepunkt: Symbol wird an den Anfangspunkt oder Endpunkt des Rohres gesetzt
    • Pumpe: Eingabeaufforderung erscheint:
      • Abstand vom Anfangspunkt: <0.0> oder Abstand vom Endpunkt: <0.0>

    An der dadurch bestimmten Position auf dem Rohr wird eine neue Pumpe eingefügt.

Generell gilt: Je nachdem welcher Punkt bei der Auswahl eines Rohres dichter am selektierten Punkt liegt, ist das der Startpunkt für die Symboleingabe (sichtbar durch flexible Linie am Cursor).


(*)

Ist der Wert der CAD-Systemvariablen COMMANDPROPERTIES 0, so wird in der Eigenschaftspalette nichts angezeigt, stattdessen erscheint nach der Auswahl des Rohres in der Befehlszeile die Aufforderung den Typ auszuwählen:

Typ eingeben [Pumpe/Einspeisepunkt/pUmpe und einspeisepunkt] <pUmpe und einspeisepunkt>:

Hier sind alle 3 Varianten möglich.

Hinweis: Es kann im Pumpensymbol eine andere Pumpe hinterlegt werden als im Einspeisepunkt. Berechnungsrelevant ist allerdings die Pumpe im Einspeisepunkt!


Verwandte Themen:

Pumpen/Einspeisepunkt Eigenschaftenpalette

Pumpe/Einspeisepunkt Eigenschaftsdialog
