Nach dem Anwählen der „Erweiterten Eigenschaften“ oder über das Kontextmenü (Rechtsklick) einer Pumpe oder des Einspeisepunktes, erscheint folgender Dialog



mit folgenden Möglichkeiten zum Ändern:

  • Typ: In diesem Bereich kann ausgewählt werden

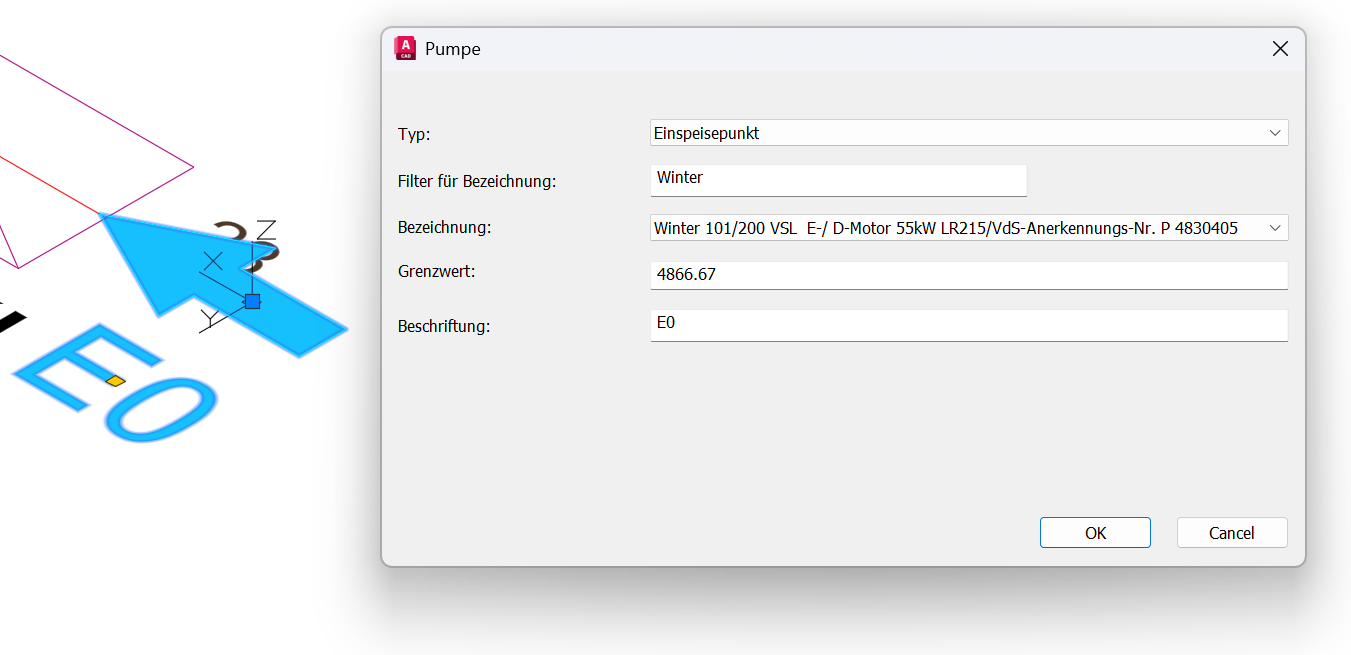

    • Einspeisepunkt:        Definition des Starts der Berechnung (Bild siehe oben)

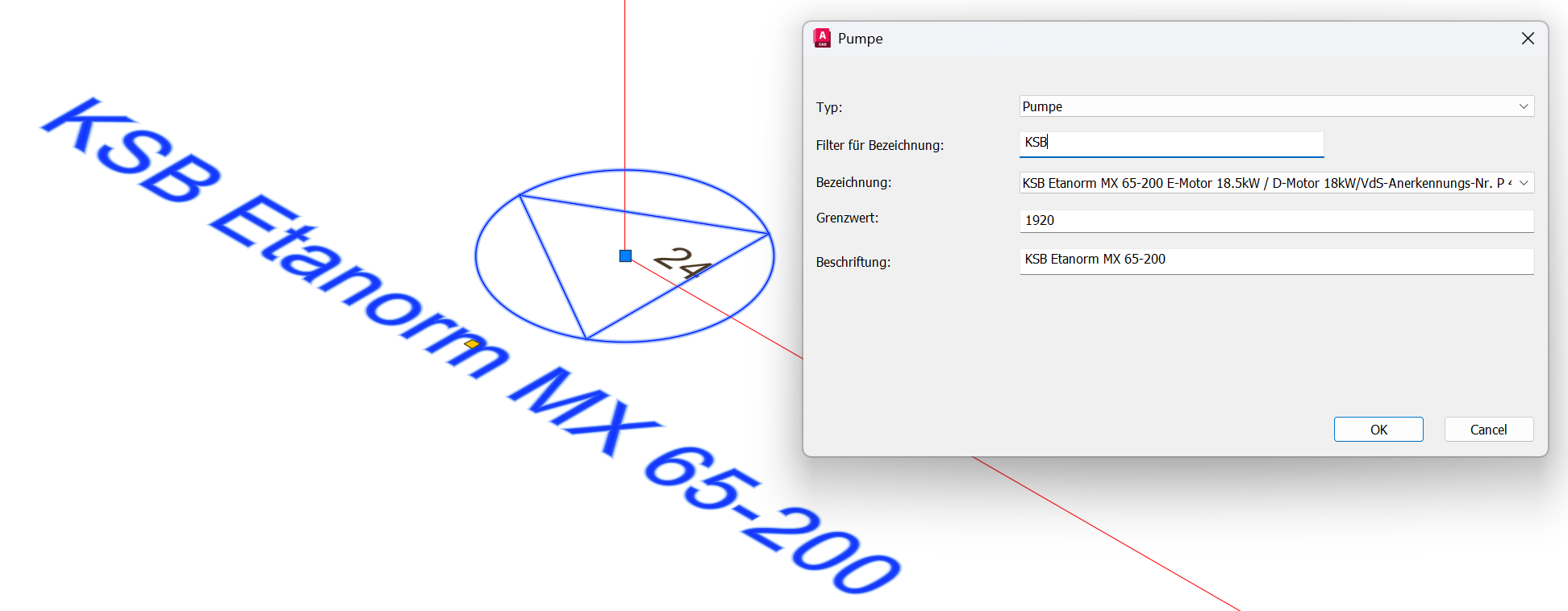

    • Pumpensymbol:         Position der Pumpe im Sprinklernetz

HINWEIS:Bei beiden Eingaben können unterschiedliche Pumpentypen hinterlegt werden, gerechnet wird immer mit der Pumpe am Einspeisepunkt! Bitte gleichen Sie die Einträge ab gemäß der Realität. Wenn im Pumpensymbol keine Pumpe eingetragen ist, kann trotzdem gerechnet werden.

  • Filter: In diesem Bereich können ein oder mehrere Schlagwörter zum Auffinden einer bestimmten Pumpe hinterlegt werden z.B. Herstellername oder auch übergeordnete Pumpenbezeichnung dazu
  • Bezeichnung: Auflistung aller Pumpen aus der Pumpendatenbank oder gefilterte Pumpen
  • Grenzwert: Grenzwert der Pumpe aus der Pumpendatenbank
  • Beschriftung: Beschriftung der Pumpe im Modell
