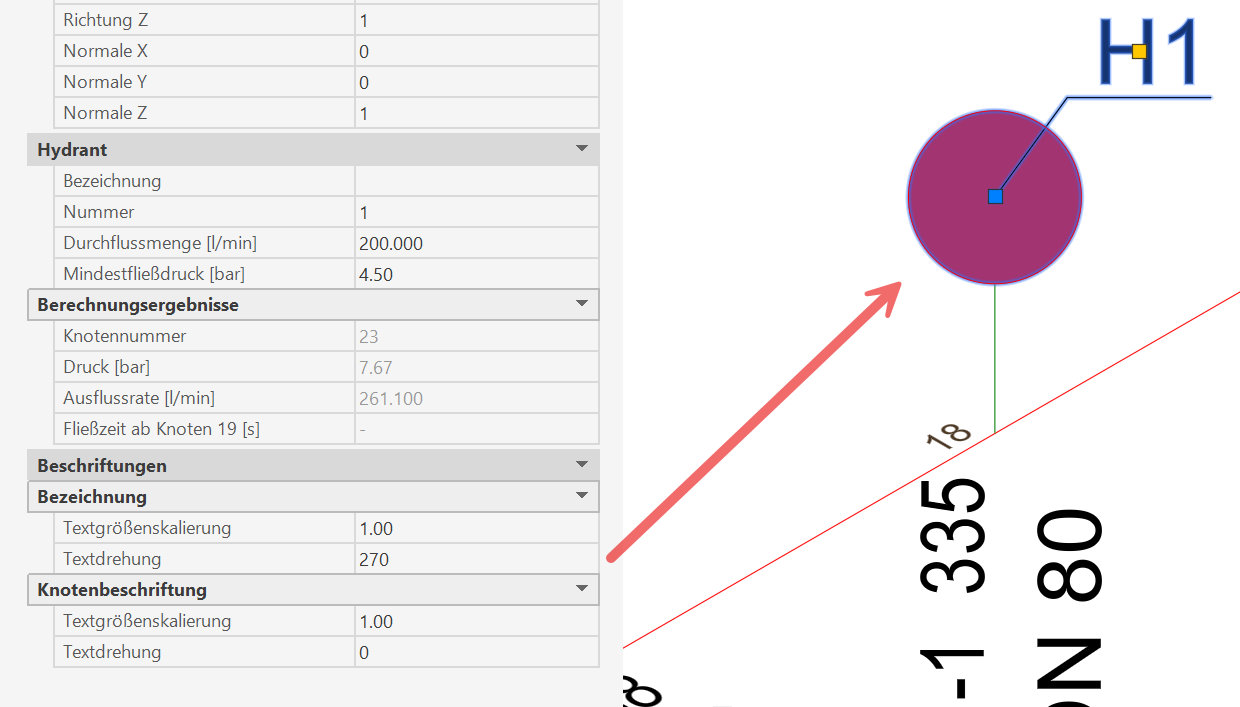

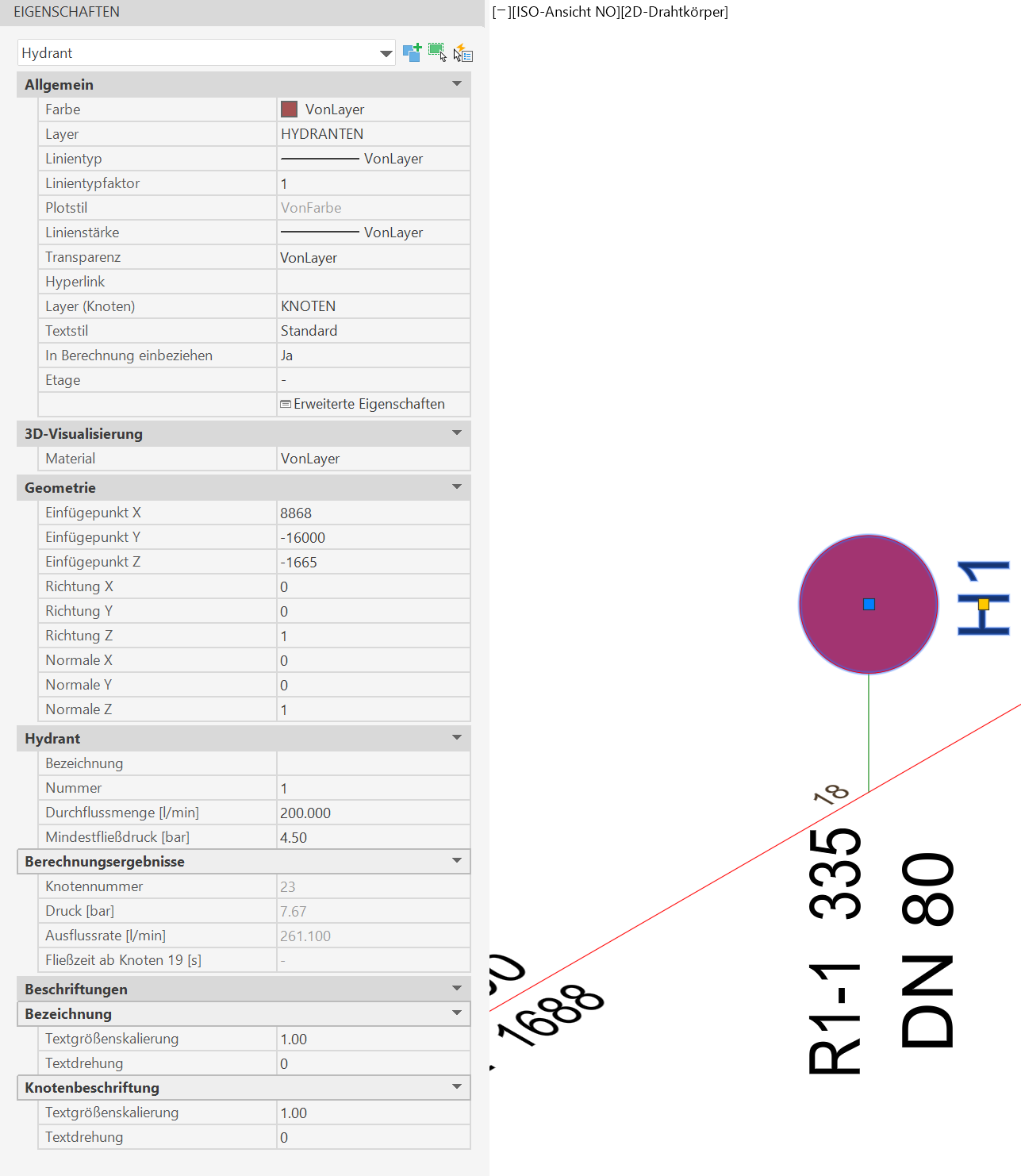

Selektiert man einen oder mehrere Hydranten, so werden in der Eigenschaftspalette folgende Ei­gen­schaf­ten angezeigt:


  • Kategorie Allgemein können neben den AutoCAD/BricsCAD-Objekteigenschaften wie Farbe, Layer und Layer der Beschriftungen, folgende Daten des Hydranten angepasst werden:
    • in Berechnung einbeziehen:        wird hier "Nein" ausgewählt, dann wird dieses Objekt beim nächsten Berechnungsdurchlauf ignoriert.
    • Etage:                                        Etage, dem dieses Objekt zugeordnet ist (siehe Etagenverwaltung)
    • Erweiterte Eigenschaften:                ruft den objektspezifischen Eigenschaftsdialog auf (siehe Editieren/Ändern über Eigenschaftsdialog)


  • Kategorie Hydrant: In diesem Bereich können folgende Kenndaten des Hydranten ein­ge­ge­ben werden:


    • Bezeichnung:                                 Text mit dem der Hydrant am Plan beschriftet wird.
    • Nummer:                                Nummer des Hydranten
    • Durchflussmenge [l/min]:                erforderliche Durchflussmenge am Hydrant.
    • Mindestfließdruck [bar]:                erforderlicher Druck am Hydranten (nur sichtbar, bei Berechnung einer reinen Hydrantenanlage)


  • Kategorie Berechnungsergebnisse:

Eigenschaften in dieser Kategorie sind nicht änderbar und zeigen die Ergebnisse des letzten Berechnungsdurchlaufes an.


  • Kategorie Beschriftungen
    • Textgrößenskalierung/-drehung für die Beschriftung am Hydrantensymbol
