Dieser Menüpunkt umfasst die Voreinstellungen für die Berechnung.


  • Äquivalentlängentabelle

Bearbeiten der Äquivalentlängentabelle ist hier möglich wie im Kapitel Äquivalentlängentabelle  behandelt.

Hier haben Sie die Möglichkeit im Berechnungsprogramm die Tabelle nachzubearbeiten. Berechnen mit dieser neuen Tabelle geht hier nicht.

Dazu muss man zurück zum Modell.


  • Firmenbezeichnung ändern

Hier können Sie direkt die Firmenbezeichnung eintragen, welche im Kopf der Berechnungsergebnisse stehen soll. Diese kann auch hier direkt geändert werden und fließt sofort mit in den Bericht ein.

Siehe Kapitel Firmenbezeichnung.


  • Pumpenkennlinien editieren

Der Umgang mit Pumpenkennlinien wird ausführlich im Kapitel Pumpenkennlinien behandelt.

Hier haben Sie die Möglichkeit im Berechnungsprogramm nochmal die Berechnung mit einer anderen Pumpe auszuführen oder diese nachzubearbeiten.

Der Dialog sieht leicht verändert aus als in dem Voreinstellungen von SpriCAD AutoCAD/BricsCAD.

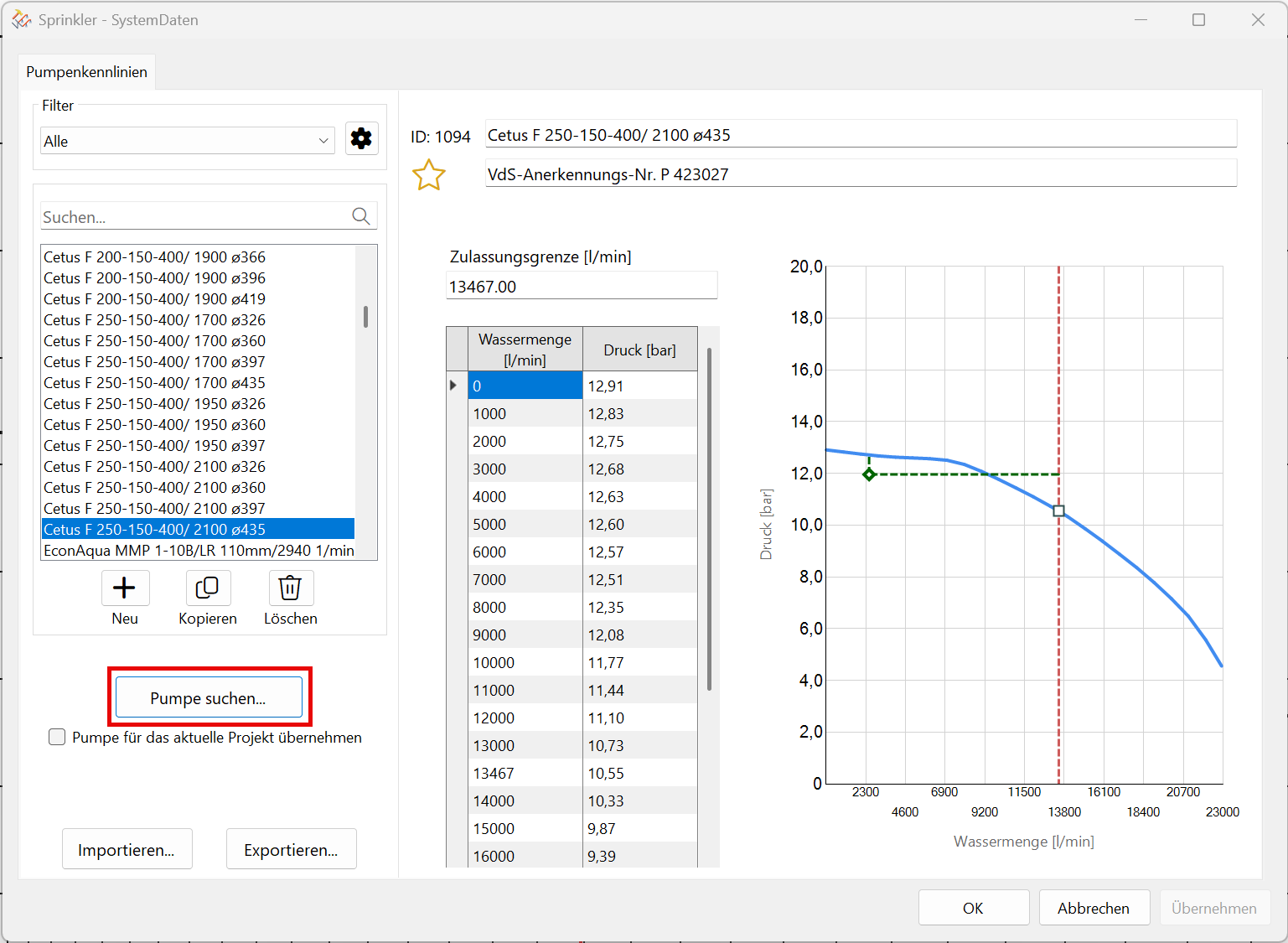

  • Pumpe suchen

Hier haben Sie die Möglichkeit eine passende Pumpe für Ihr Projekt zu finden.

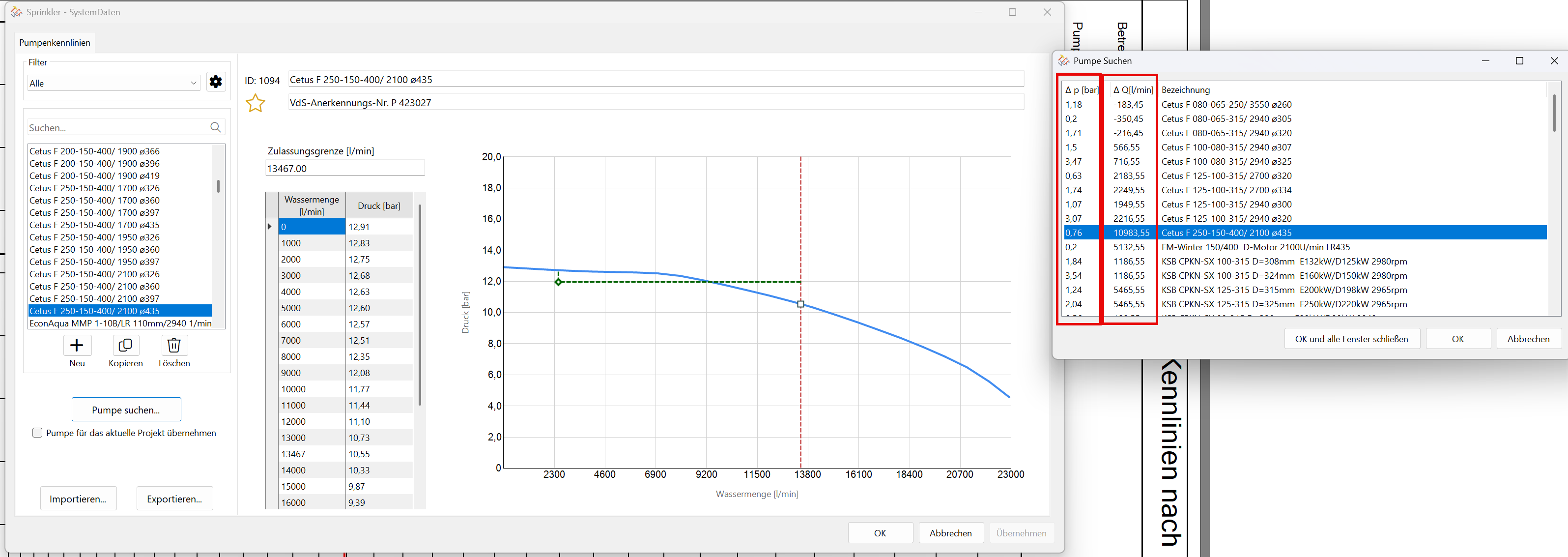

Im Unterschied zu im Kapitel Pumpenkennlinien behandelten Vorgehensweise, finden Sie unter dem Button Pumpe suchen sämtliche Pumpen, die für dieses Projekt in Frage kommen, vorselektiert, mit der Angabe des Druckunterschiedes zwischen Pumpe und Ergebnis Wirkfläche. Es wird eine Grafik eingeblendet.

Das erleichtert Ihnen das Auffinden der richtigen Pumpe mit dem horizontalen Abstand zur Zulassungsgrenze und dem vertikalen Abstand (bar) zur Kurve bezogen auf das Ergebnis der Berechnung.

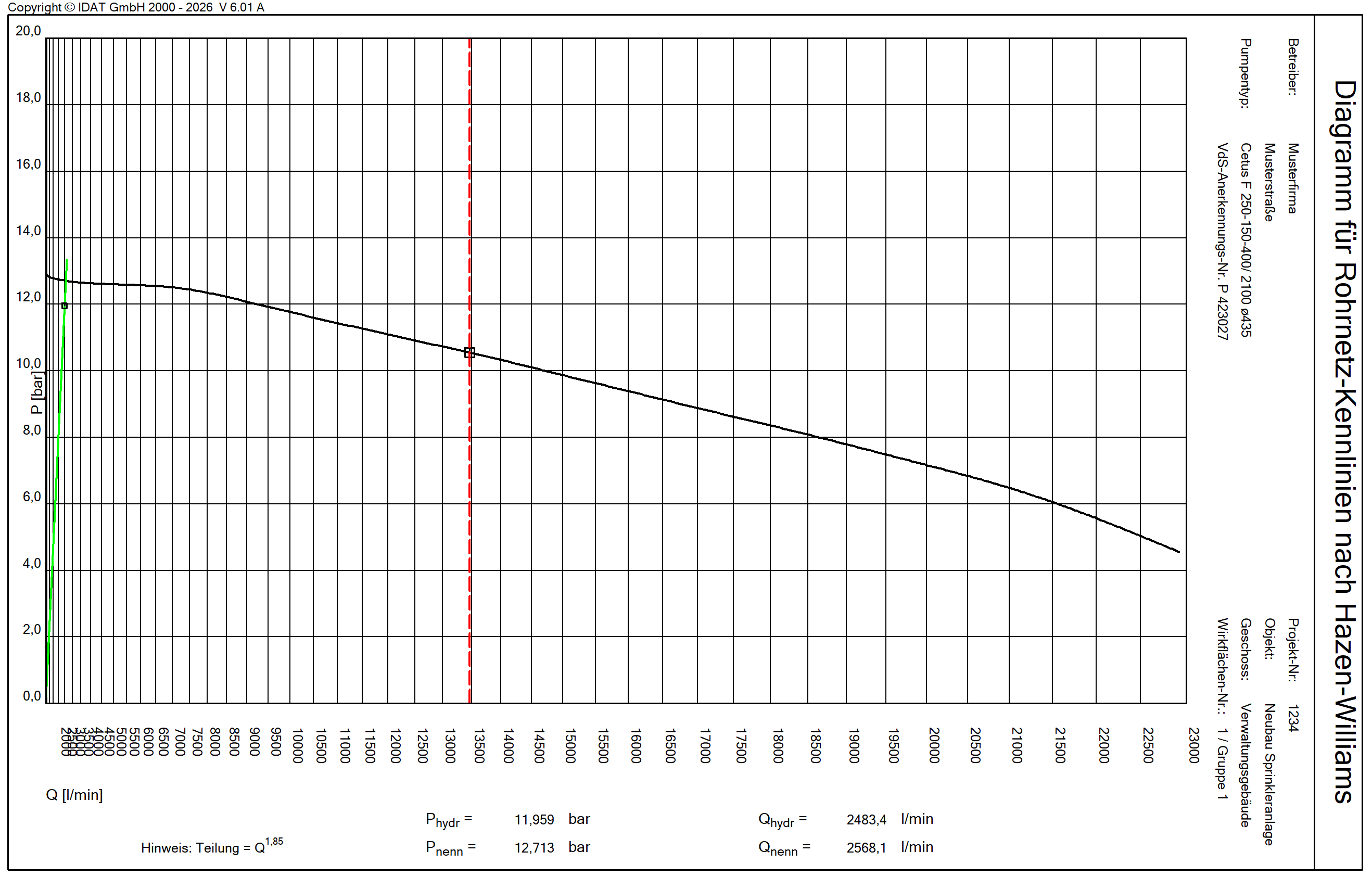

Diese Pumpe wäre überdimensioniert.


OK - Pumpe wird übernommen

OK und alle Fenster schließen - Pumpe wird übernommen und alle Fenster geschlossen

Es kann auch eine Pumpe aus der Liste direkt übernommen werden.

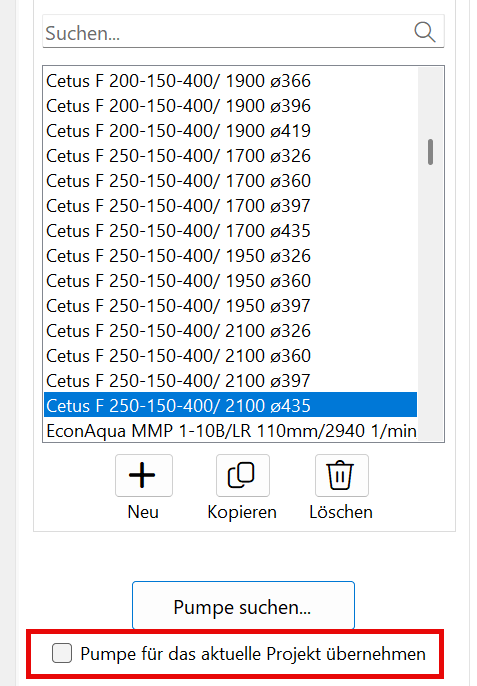

Dann muss zwingend folgende Box angehakt sein:


Danach auf Berechnen klicken.


  • Konfiguration - Pfadeinstellungen

Informationen hierzu werden im Kapitel Pfade behandelt.


  • Konfiguration - Konfiguration exportieren

Exportieren Sie Ihre Konfiguration in Ihrem Projekt für andere Projekte.

Wählen Sie einen Speicherort und einen Dateinamen.(Dateiendung *.cfx)

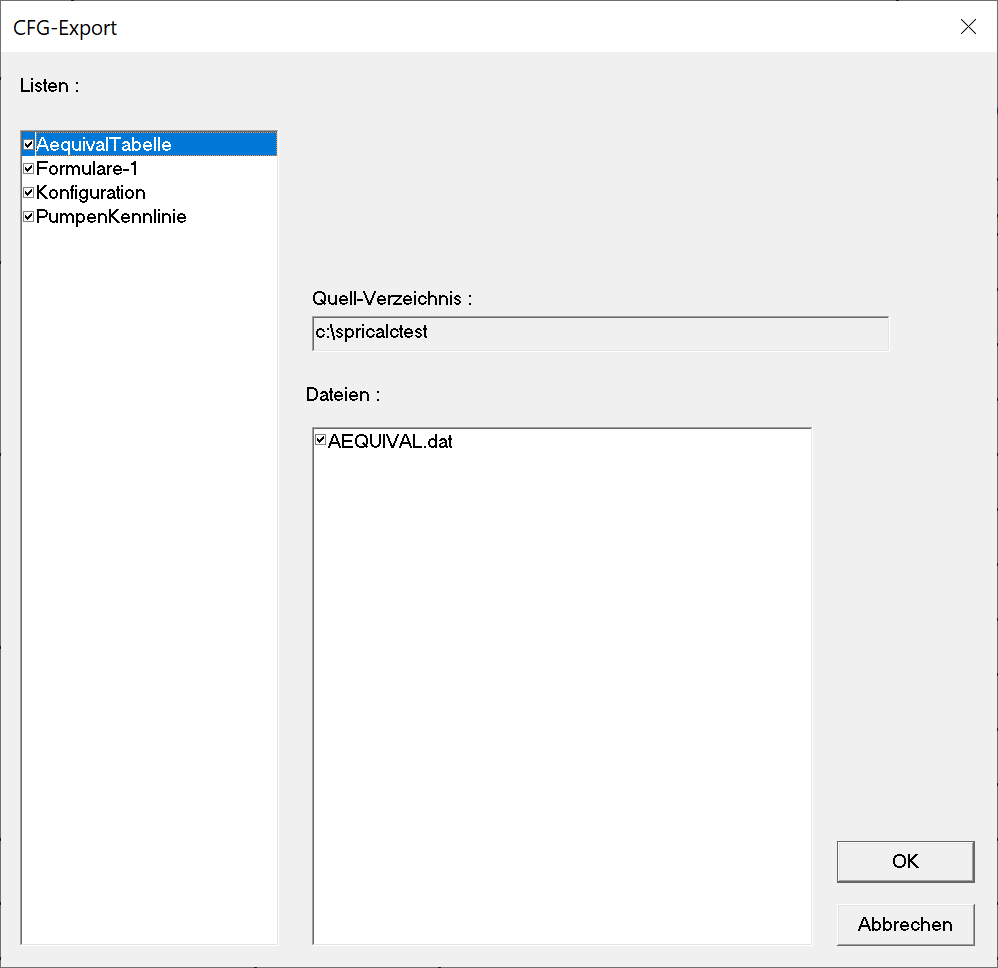

Wählen Sie die Konfigurationsparameter aus:


Diese Funktion bezieht sich auf den Export der Parameterdatei, die verwendete Äquivalentlängentabelle, die Pumpenkennliniendatei und die Formulardateien.


  • Konfiguration - Konfiguration importieren

Importieren Sie die erzeugte Konfigurationsdatei *.cfx (siehe oben). Sie erhalten die Parameterdatei, die verwendete Äquivalentlängentabelle, die Pumpenkennliniendatei und die Formulardateien aus einem anderen Projekt mit einem Klick.


  • Voreinstellungen

Informationen hierzu werden im Kapitel Voreinstellungen behandelt.


  • Ausgabeseiten

Informationen hierzu werden im Kapitel Bericht behandelt.


  • Ausgabesprache

Ändern der Ausgabesprache des Berichts.
