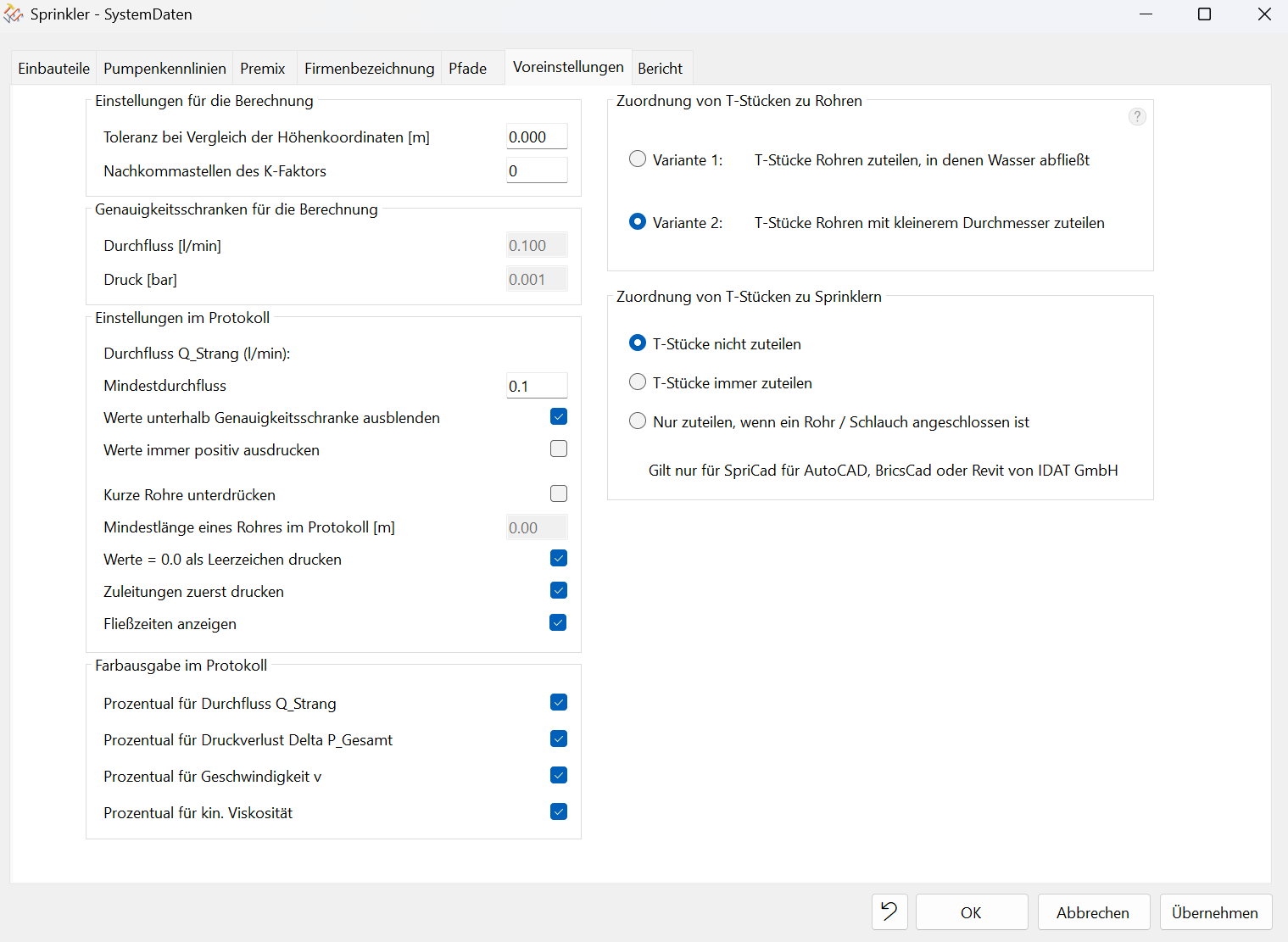

Funktion: Beeinflussung von Programmeinstellungen und Einstellungen im Bericht durch den Benutzer:


  • Einstellungen für die Berechnung:
    • Ändern Sie die Toleranz beim Vergleich der Höhenkoordinaten, z.B. verringern Sie die Toleranz. Sprich es werden kleine Zeichnungsungenauigkeiten (Z-Wert) ausgeglichen oder nicht.
    • Für den K-Faktor können Nachkommastellen eingestellt werden, interessant bei errechneten K-Faktoren.


  • Genauigkeitsschranken für die Berechnung
    • Durchfluss (l/min) -> empfohlen wird der Wert max. 0,1 l/min. Diese Werte können vom Anwender nicht geändert werden, da diese Einfluss auf die Berechnung haben, die dann nicht mehr regelkonform ist. Die Werte sind nur lesbar.
    • Druck (bar) -> max. 0,001 bar ist voreingestellt und nur lesbar. Nicht editierbar. Diese haben Einfluss auf die Berechnung, die bei Änderung dann nicht mehr regelkonform wäre.


  • Einstellungen im Protokoll:
    • Spalte Durchfluss Q_Strang -> Beeinflussen der Sichtbarkeit von Zeilen im Bericht
      • Werte unterhalb der eingegebenen Genauigkeitsschranke ausblenden -> entsprechend wird die ganze Zeile ausgeblendet!
      • Werte immer positiv ausdrucken -> Minuszeichen vor den Werten werden ausgeblendet. Diese kennzeichnen normalerweise Druckgewinn und -verlust, falls das Rohr steigt oder fällt. Durchfluss ist trotzdem immer mit positivem Vorzeichen zu sehen
    • Kurze Rohre unterdrücken -> Bei Bedarf können Zeilen mit einer bestimmten z.B. sehr kurzen Rohrlänge aus dem Bericht ausgeblendet werden. Gewünschte Mindestlänge eingeben (> als der gewünschte Wert), die ausgeblendet werden soll. Die Rohre werden aber trotzdem immer mitgerechnet!
    • Einstellen ob Werte gleich Null als leeres Feld auf dem Bericht ausgegeben werden sollen. Dies erhöht die Übersichtlichkeit des Ausdrucks.
    • Zuleitungen zuerst ausdrucken (empfohlen) -> Haken setzen (Leitungen Typ Z)
      • Sprinkler zuerst -> Haken entfernen
    • Fließzeiten anzeigen in der Spalte Fließzeit
      • Haken setzen -  Spalte Fließzeit zeigt alle Fließzeiten an allen Sprinklern an
      • Haken raus - Spalte Fließzeit bleibt leer


  • Farbausgabefilter im Protokoll


    • Spalte Durchfluss Q_Strang
    • Spalte Druckverlust Delta p gesamt
    • Spalte Geschwindigkeit v
    • Spalte kinematische Viskosität


      • Es wird eine Farbskala verteilt über den aus der Berechnung resultierenden höchsten und niedrigsten Wert der Berechnung für die jeweiligen Spalten.
        • 100% ist der höchste Wert. 0% ist der niedrigste Wert.
        • 100% ist die dunkelste Farbe. 0% ist die hellste Farbe.
        • Es vermittelt einen Überblick für die höchsten und niedrigsten Werte pro Spalte. Die Farbfilter können auch ausgeschaltet werden (Haken entfernen).




  • Zuordnung von T-Stücke zu Rohren
    • Variante 1  - Das T-Stück wird dem Rohr zugeteilt, in dem das Wasser abfließt
    • Variante 2 - Das T-Stück wird dem Rohr an einem Abzweig zugeteilt, das den kleineren Durchmesser hat. Bei gleichem Durchmesser gilt Variante 1.


  • Zuordnung von T-Stücke zu Sprinklern



Hinweis: In alten Versionen konnten diese Einstellungen nur manuell in der Sprink.cfg geändert werden.
