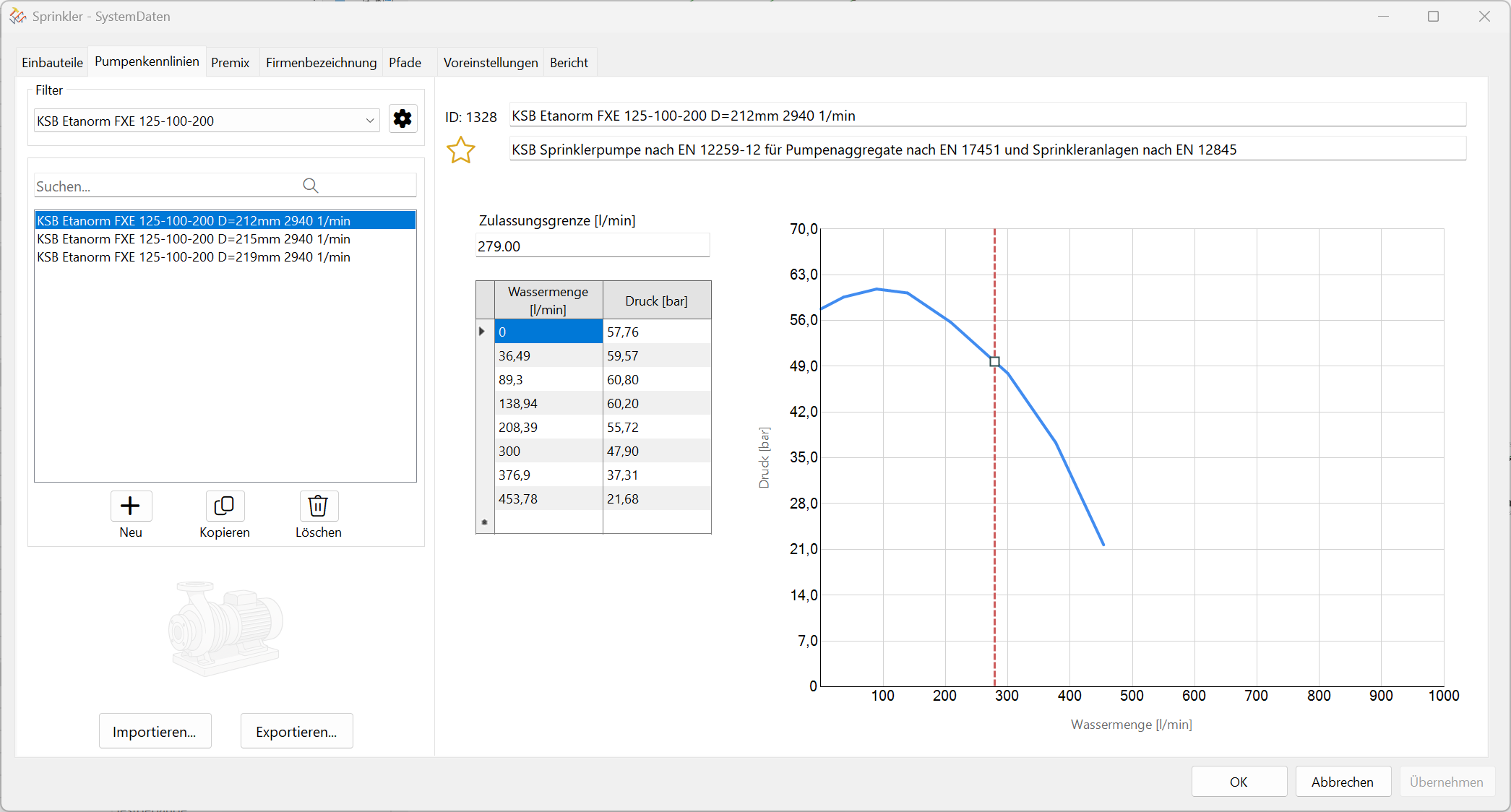

Funktion:  Pumpenkennlinien bearbeiten, löschen und neu erstellen. Voransicht der Pumpenkurve.

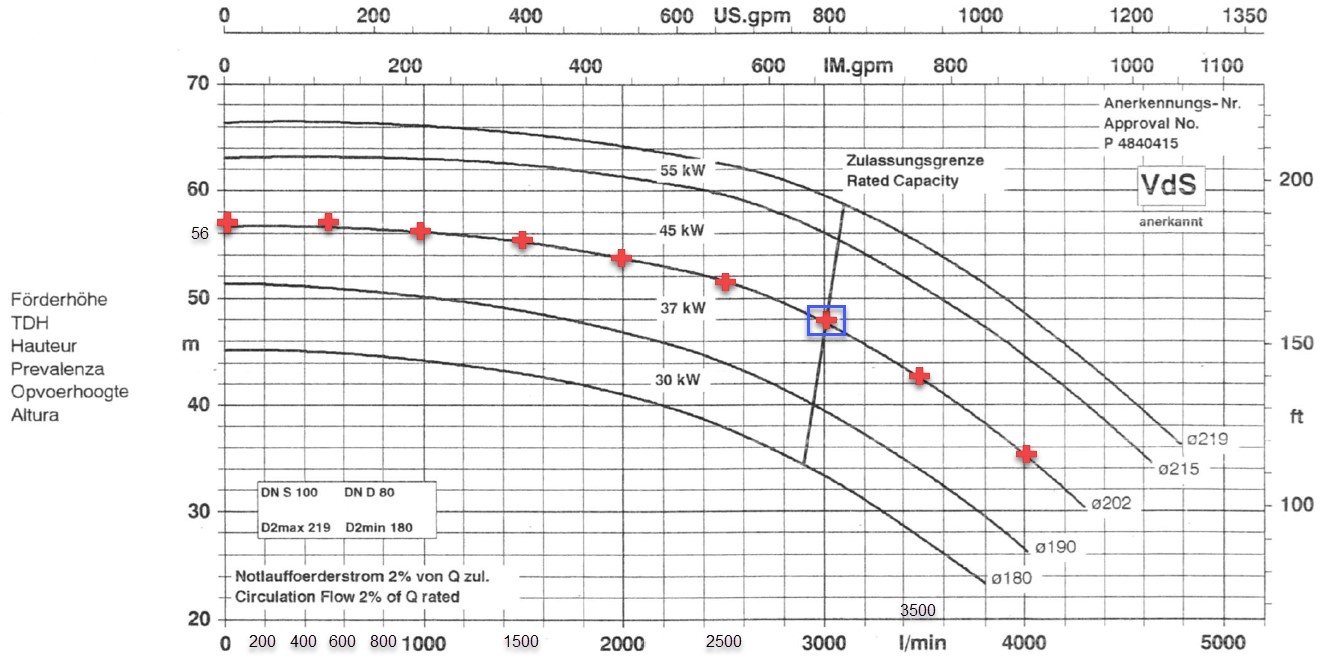

Als Vorlage dient die Pumpenkennlinie der eingebauten Pumpe, welche vom Hersteller zu beziehen ist. Im Beispiel KSB Etanorm MX 80-200 45kW Laufrad 202.

Suchen Sie sich markante Punkte entlang der Pumpenkurve und bilden diese in der oben dargestellten Tabelle ab. mWS muss hier in bar umgerechnet werden. Wichtig ist hier die Zulassungsgrenze der Pumpe (blau gekennzeichnet), die auf jeden Fall abgebildet werden muß. Die max. zu erreichenden l/min. werden in der rechten Tabelle oben extra vermerkt. Es ist auch möglich passende Zahlenpaare direkt beim Hersteller anzufragen und direkt einzutragen.



Auf diese Weise können eigene Pumpenkennlinien eintragen werden.

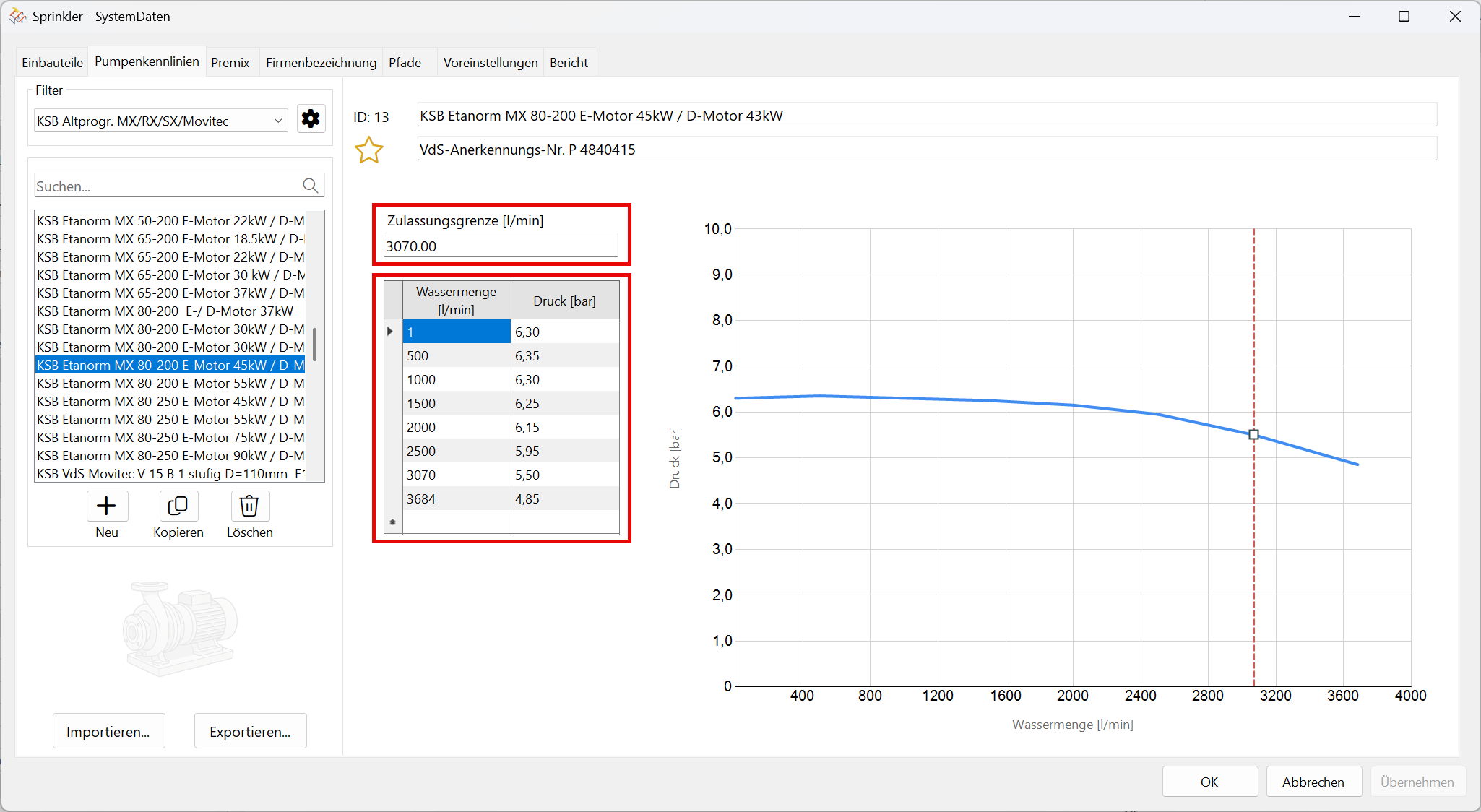

Die Zahlenpaare und Zulassungsgrenze werden dann hier eingetragen. Es wird eine passende Kurve in der Voransicht erzeugt.


Mit folgenden Funktionen können Pumpenkennliniendaten neu hinzugefügt, kopiert oder gelöscht werden.


Bei Erzeugung neuer Pumpenkennlinien oder Änderungen an bestehenden Pumpenkennlinien muss immer vor dem Wechsel zu einer anderen Pumpe der Button Übernehmen geklickt werden.

Andernfalls erscheint ein Warnhinweis. Werte von anderen Pumpen können mit Strg C und Strg V übernommen werden, auch zeilenübergreifend.

Während der Bearbeitung erscheint außerdem dieses Symbol am unteren Dialogfeldrand. Zuvor gemachte Eingaben können sofort rückgängig gemacht werden.


Die Features zum Bilden von Filtern, deren Verwaltung und Erzeugen von neuen Kennlinien funktionieren genauso wie im Kapitel Einbauteile ausführlich beschrieben.

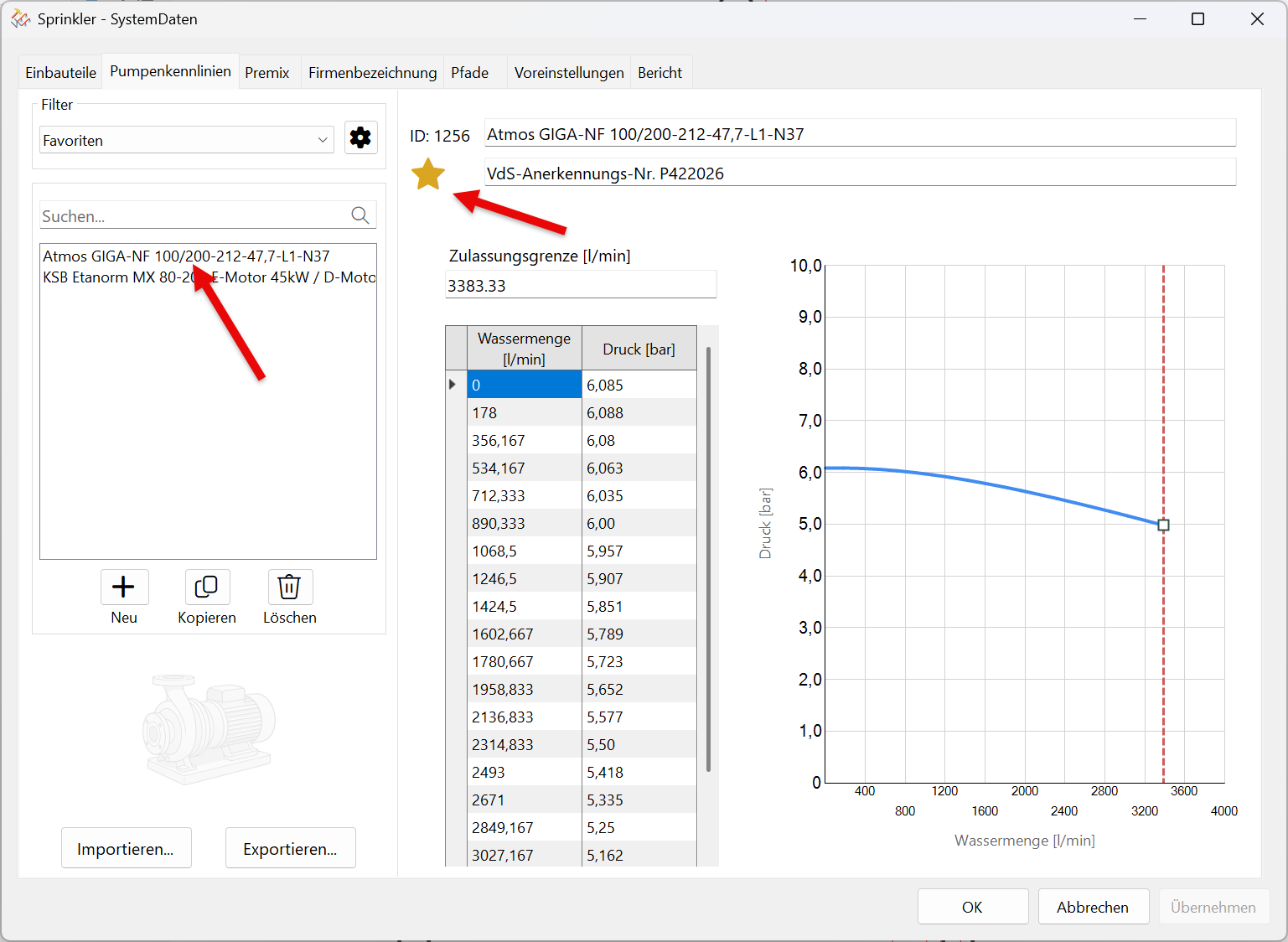

Ein besonderes Feature ist zusätzlich Favoriten zu setzen. Pumpe auswählen und auf das Sternchen klicken:

Die Pumpe erscheint automatisch unter dem Filter Favoriten:

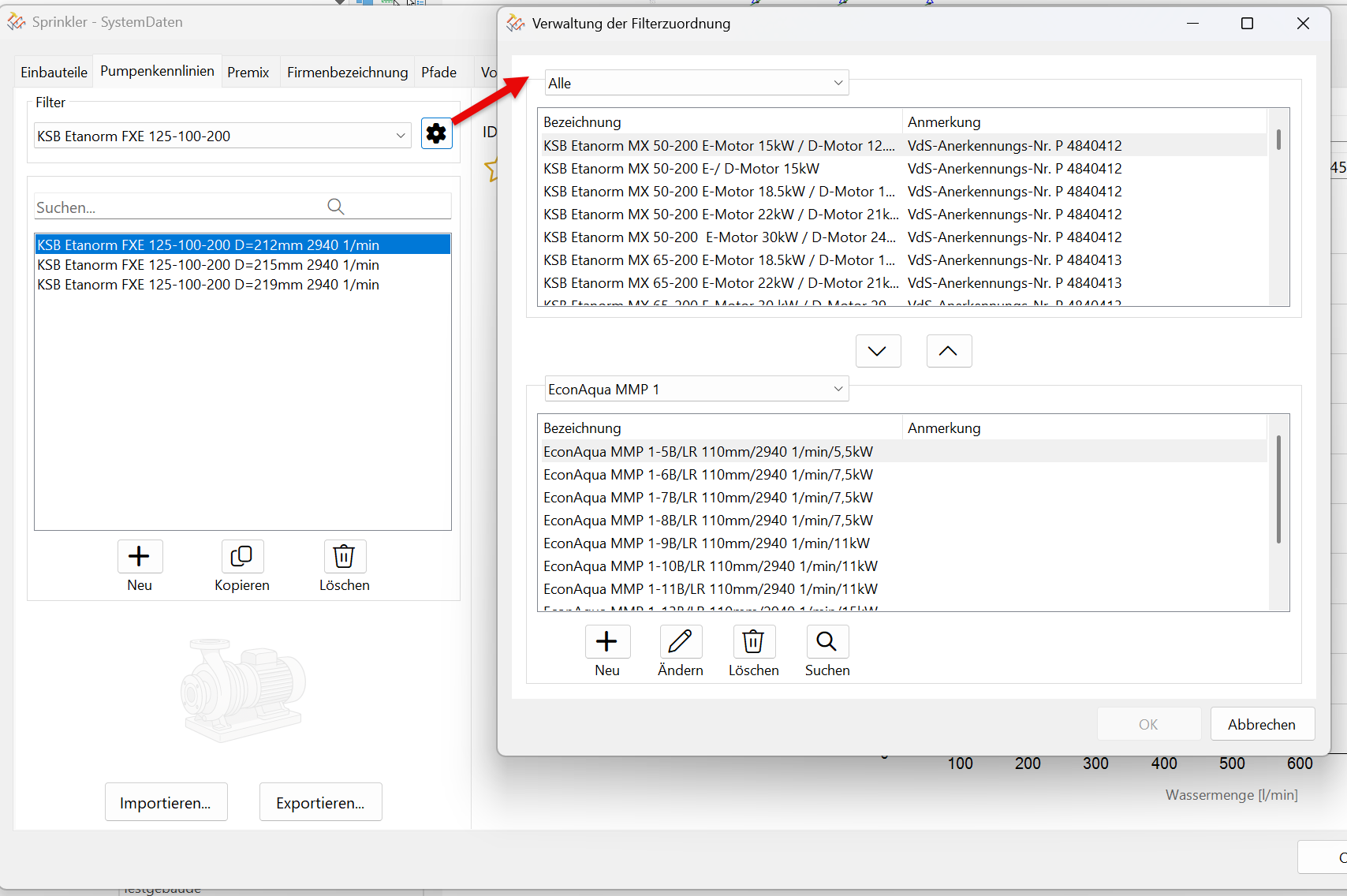

Über den Button Einstellungen   können Filter erzeugt, geändert und gelöscht werden. Mit den Pfeilen Nach Oben und Nach Unten werden die Pumpenkurven den Filtern zugewiesen oder wieder entfernt. Erst wenn die Pumpenkurve entfernt ist, kann der Filter gelöscht werden. Es kann immer nur ein Eintrag pro Gruppe erfolgen. Mit den Buttons neu, ändern oder löschen, können Filter entsprechend bearbeitet/ erzeugt werden. Ändern ändert nur den Filternamen.

Hinweis: Der neu erzeugte Filter muss vorab mit OK bestätigt werden. Dann können die passenden Pumpenkurven für die Gruppe zugeordnet werden.

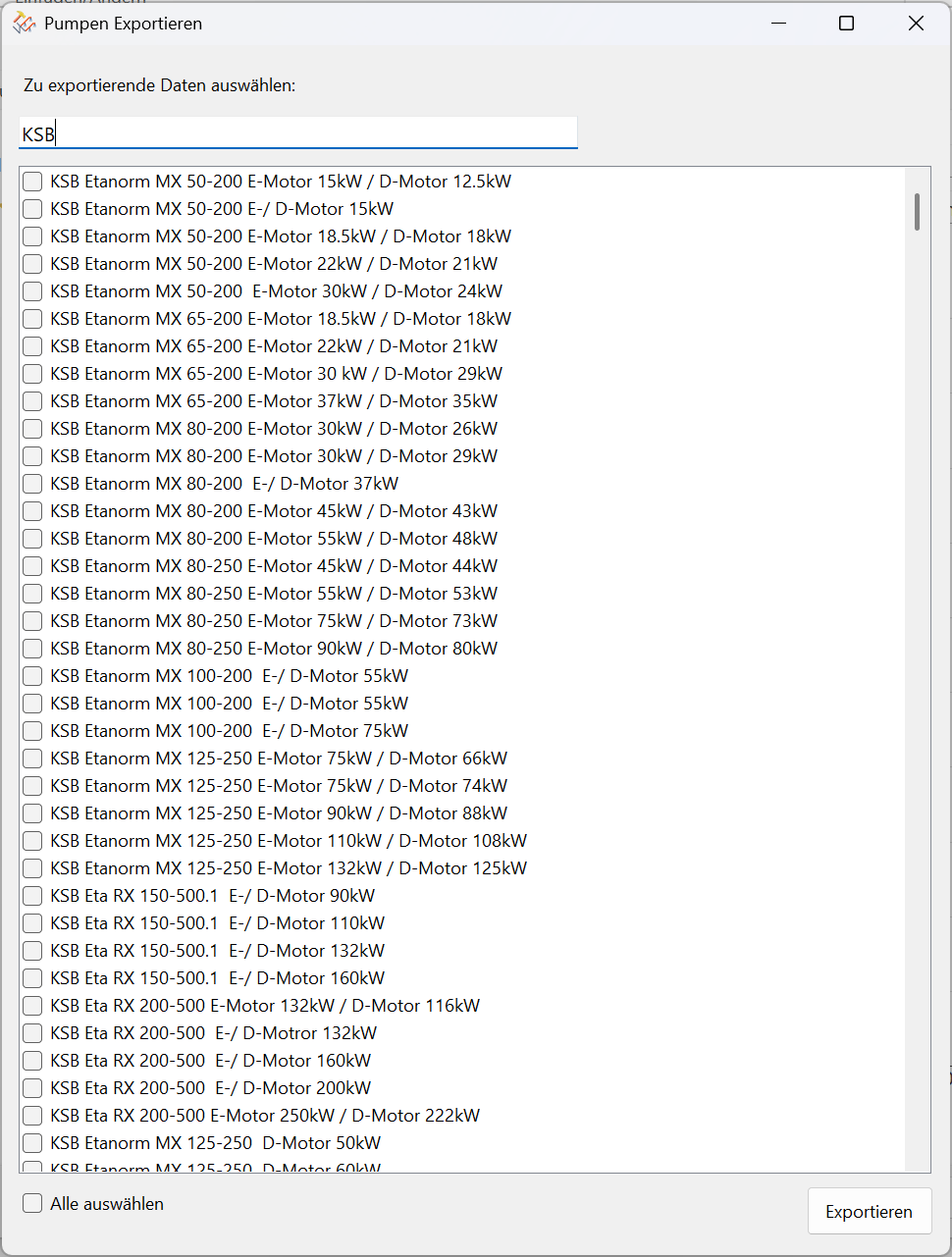

Über den Export wird eine DOS-Datei erzeugt, welche in eine andere Pumpenkennliniendatei importiert werden kann. Umgekehrt kann auch ein DOS-Import über Import stattfinden.

Dateiname : Name der Pumpe_Datum.DAT


In einer WINDOWS-üblichen Dialogbox kann eine Datei zum Import ausgewählt werden.
