Funktion: Festlegung der Ausgabeseiten für den Bericht

Abhängig auch von der Anlagenart z.B NFPA.(standardmäßig wird die Übersicht nach VdS-Vorgaben/ FM-Vorgaben erzeugt). NFPA verlangt eine gesonderte Aufstellung der Berechnungsergebnisse.

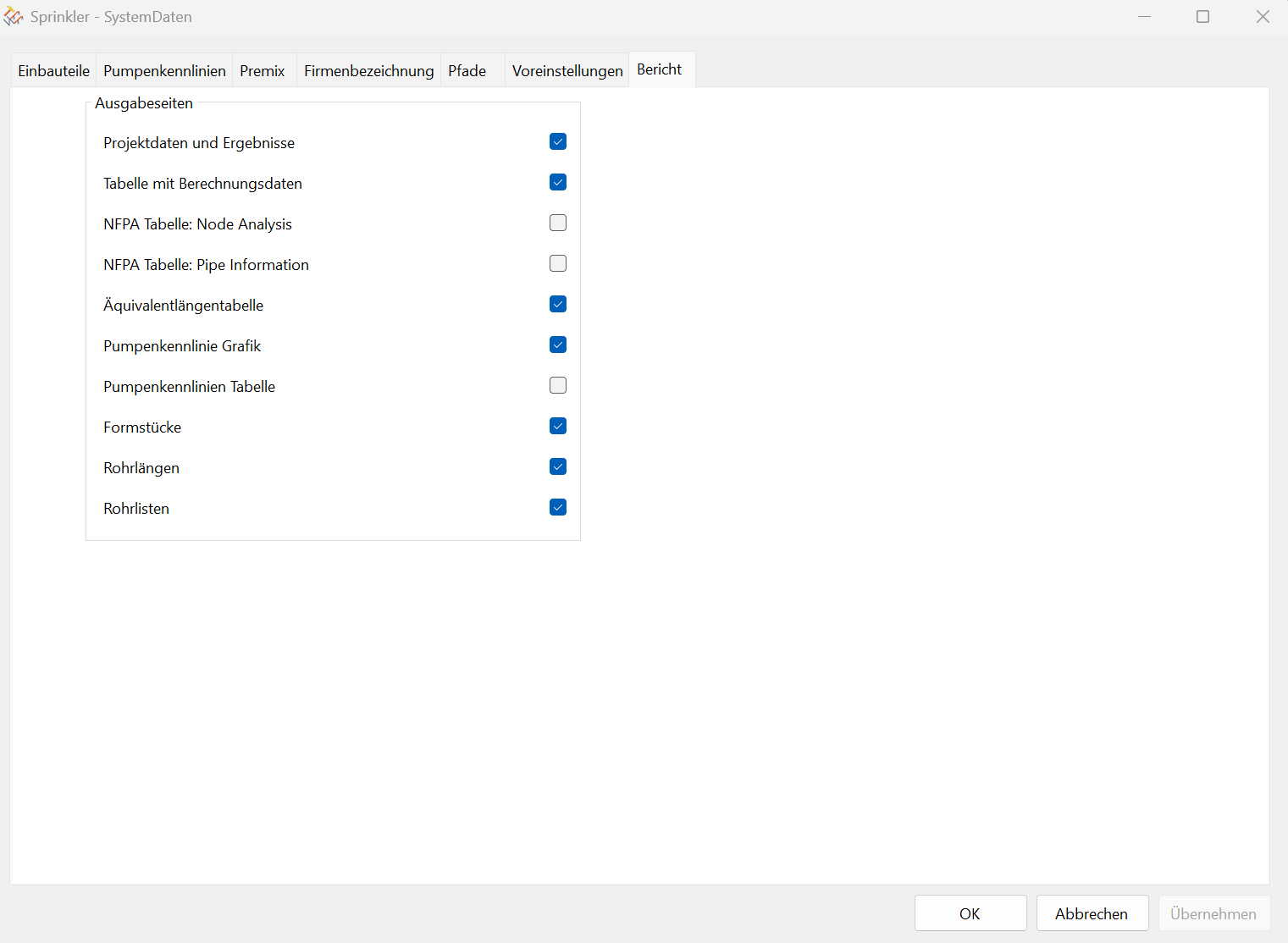

  • Projektdaten und Ergebnisse


    • Deckblatt des Berichts mit den Projekt- und Berechnungsinformationen


  • Tabelle mit Berechnungsdaten

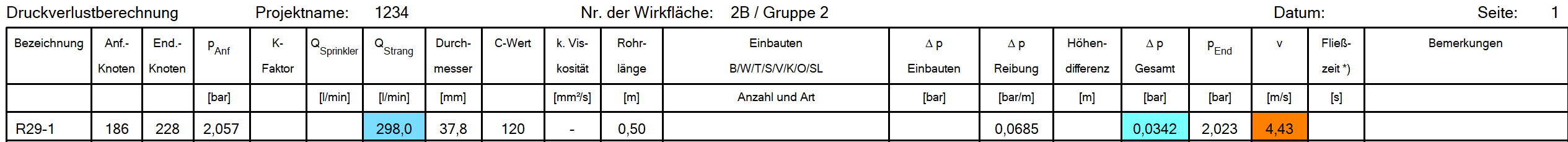

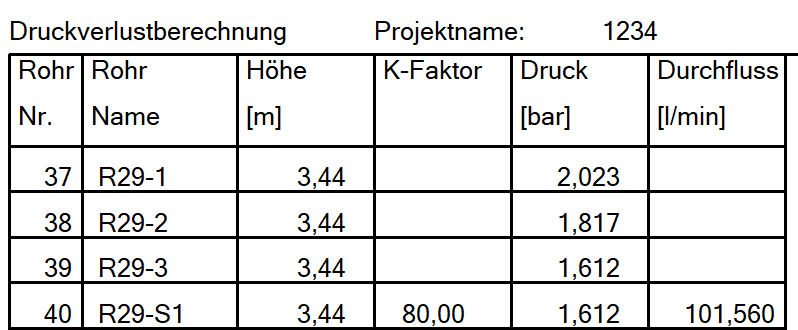

    • Berechnungsergebnisse pro Rohrsegment



  • NFPA Tabelle: Node Analysis


    • für NFPA-Projekte anhaken



  • NFPA Tabelle: Pipe Information


    • für NFPA-Projekte anhaken



    • Im Bericht werden keine DN-Werte mehr ausgegeben, nur Innendurchmesser

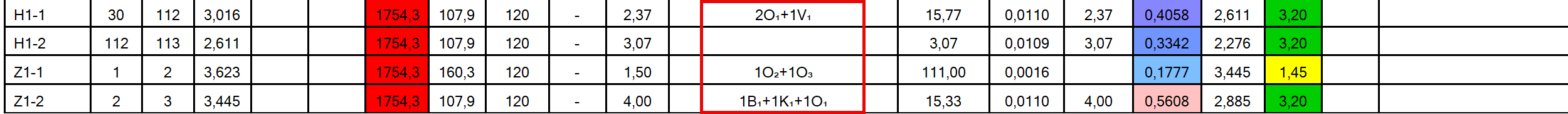

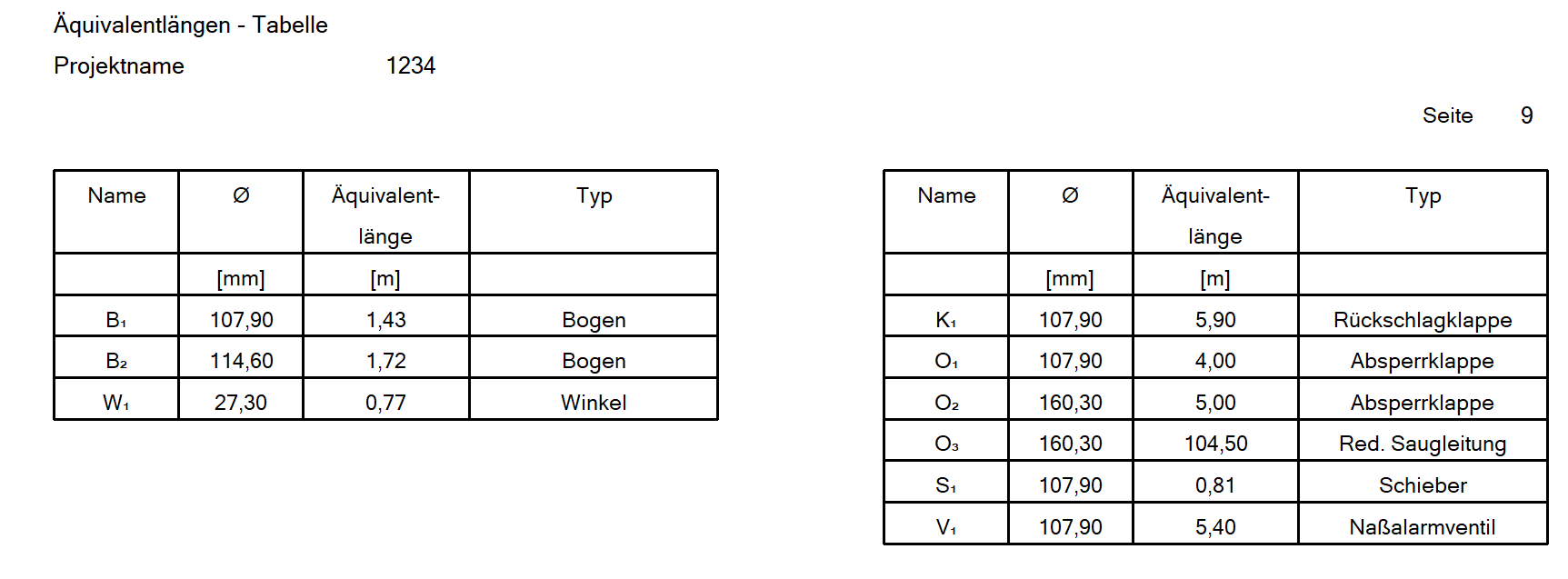

    • Es werden nur noch die verwendeten Innendurchmesser mit den verwendeten Formstücken und Einbauteilen und deren Äquivalentlängen übersichtlich aufgelistet.Doppelte Formstücke oder Einbauteile mit unterschiedlichen Dimensionen werden mit einer Zahl durchnummeriert. Somit ist die Verwendung im Bericht eindeutig zugeordnet



  • Pumpenkennlinie Grafik
    • Grafische Darstellung der Pumpenkennlinie mit Berechnungsergebnis ->Siehe Kapitel Pumpenkennlinien


  • Pumpenkennlinien Tabelle
    • Auflistung aller Pumpen im Bericht aus der Pumpendatenbank mit deren Zulassungsgrenze und Zulassungsnummer oder Pumpenbeschreibung.(Nicht empfehlenswert)
  • Formstücke
    • Auflistung der Bögen, Winkel, T-Stücke, Schieber, Klappen und Alarmventile.
    • Gleiche Formstücke werden zusammengefasst.


    • Die Tabelle enthält folgende Spalten
      • Anzahl: Anzahl gleicher Formstücke,
      • Typ: Bogen/Winkel/T-Stück/Schieber/Klappe/Ventil,
      • 1. DN-Wert: 1. Durchmesser (nur bei Bögen, Winkeln und T-Stücken),
      • 2. DN-Wert: 2. Durchmesser (nur bei Bögen, Winkeln und T-Stücken),
      • 3. DN-Wert: Durchmesser am Mittelstück (nur bei T-Stücken).

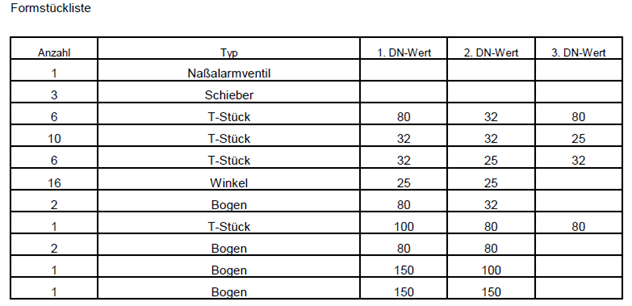

    • Der folgende Beispielausdruck enthält die Zusammenfassung der Formstücke. Hier wird der DN-Wert angegeben.Hinweis: Es werden nur die Formstücke der berechneten Rohrnetze zusammengefasst. Nicht für die Bestellung geeignet.


  • Rohrlängen

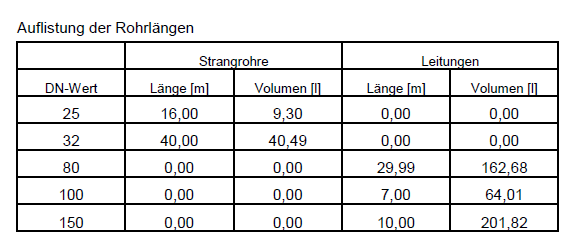

    • Zusammenfassung der verwendeten Rohrlängen als Materialauszug. Hinweis: Es werden nur die Rohrlängen der berechneten Rohrnetze zusammengefasst. Nicht für die Bestellung geeignet.


  • Rohrlisten
    • Diese Liste enthält alle Rohre, Strangrohre und Sprinklerzuleitungen. Die Rohre mit gleichem Durchmesser und gleicher Länge werden zusammengefasst.
    • Die Tabelle enthält folgende Spalten
      • DN-Wert: Rohrdurchmesser (DN-Wert des Rohrstücks)
      • Länge: Rohrlänge des Rohrstücks
      • Kennung: Rohrtypbezeichnung: Hauptnummer und Unternummer,
      • Anfangsknoten: Anfangsknoten des Rohrstückes
      • Endknoten: Endknoten des Rohrstückes
  • Für jeden Eintrag in die Tabelle enthält die Spalte Kennung eine Liste aller Rohre dieses Durchmessers und dieser Länge. Anfangs- und Endknoten entsprechen denjenigen in den Ergebnisdateien des Berechnungsprogramms.

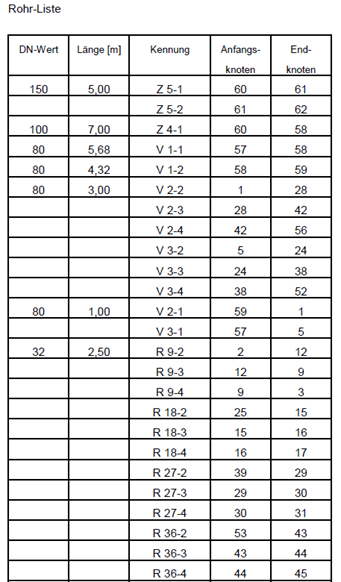

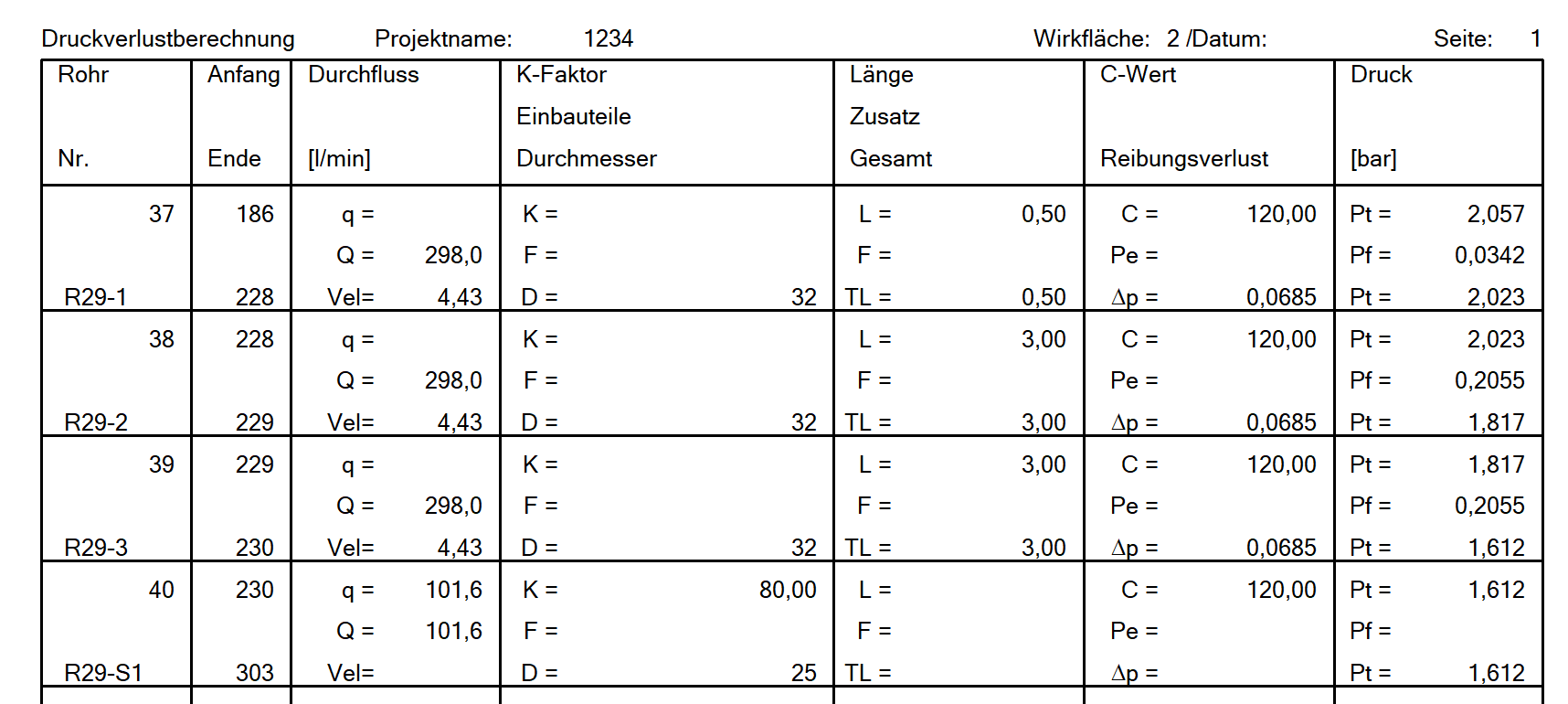

    • Der folgende Beispielausdruck enthält die Rohre eines Sprinklersystems nach der Berechnung:
