Symbol:






Funktion: Sprinkler zur Wirkfläche hinzunehmen und/oder aus der Wirkfläche entfernen.


Nach dem Befehlsaufruf erscheinen in der Eigenschaftspalette folgende Eingabemöglichkeiten, je nach erstellten Gruppen/Wirkflächen in der Projektverwaltung:




Jeder ausgewählte Sprinkler wird der Wirkfläche mit der angegebenen Gruppe/Nummer zugeordnet.

Während des Befehlsablaufes können die Daten jederzeit geändert werden.

Neu eingegebene Sprinkler liegen standardmäßig nicht in der Wirkfläche, d.h. ohne Aufruf dieser Funktion liegen alle Sprinkler nicht in der Wirkfläche. Sie können auch in der Projektverwaltung direkt über Sprinkler selektieren zugeordnet oder abgewählt werden.

In der Projektverwaltung kann ein Sprinkler mehreren Wirkflächen zugeordnet werden. Das geht auch mit diesem Tool.

Beispiel:

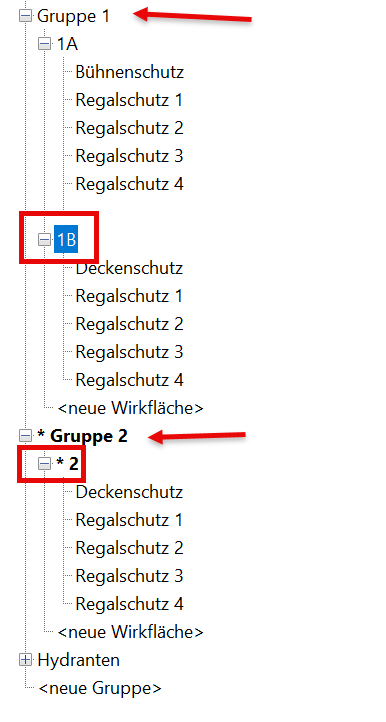

Dieser Sprinkler ist in der Wirkfläche 2 und 1B, sogar in verschiedenen Gruppen.


Es erscheint folgende Optionszeile

Objekte selektieren oder [ZUrück/Rohr/EBene/Strangrohr/FPolygon/KPolygon/ZAun]:

zur Auswahl von Elementen (siehe Auswahl und Ändern von Bauteilen).

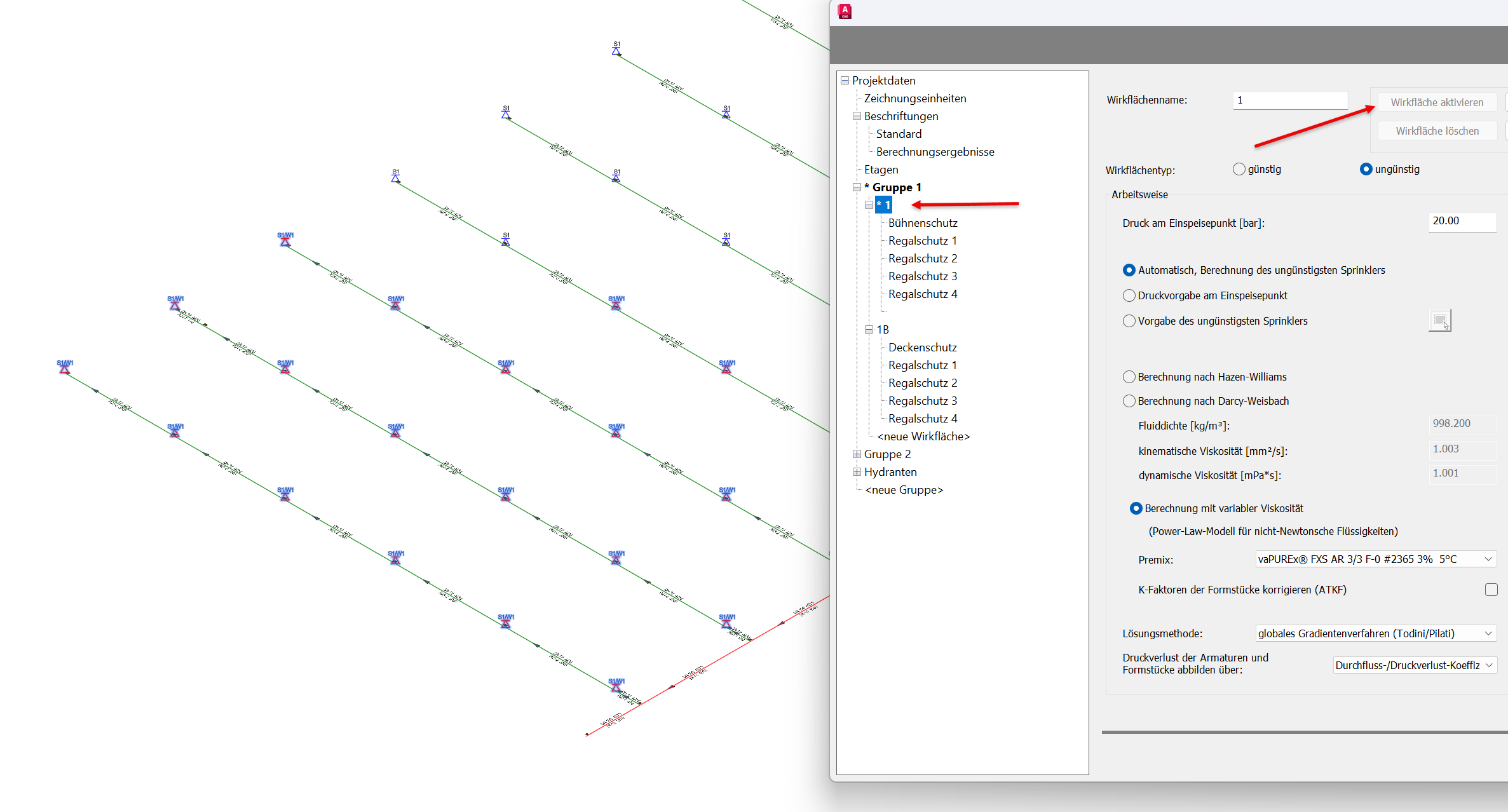

Die Sprinkler werden in der Projektverwaltung aktiviert über die übergeordnete aktive Wirkfläche.

Dann werden die Sprinkler rot dargestellt und sind zur Berechnung bereit.


Umgekehrt, wenn diese Sprinkler wieder aus einer Wirkfläche heraus genommen werden sollen, müssen diese über die Projektverwaltung abgewählt werden.

Die Farbe ändert sich wieder.

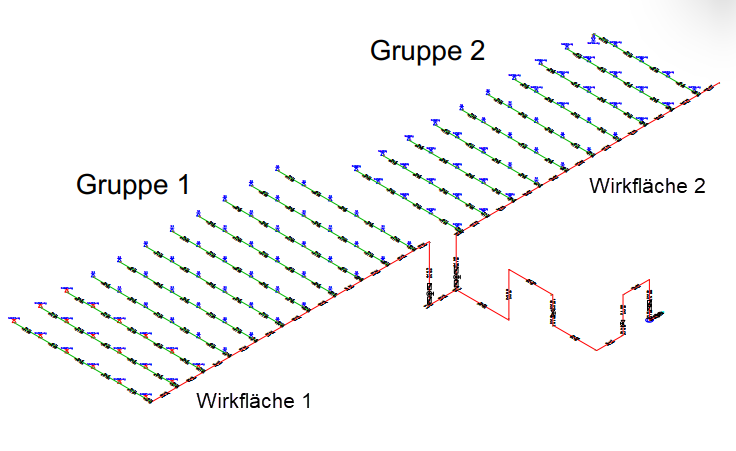

Befinden sich 2 Alarmventilstationen mit 2 zu berechnenden Netzen in einer Datei, kann man diese in einer Datei berechnen und die jeweiligen Gruppen in der Projektverwaltung zuordnen, wenn man den zu berechnenden Wirkflächen unterschiedliche Nummern gibt.


Beispiel:


Die rot markierten Sprinkler sind nun in Wirkfläche 1 hinterlegt und aktiviert über die Projektverwaltung/Wirkfläche.




Starten der Berechnung. Es wird die Wirkfläche 1 berechnet.

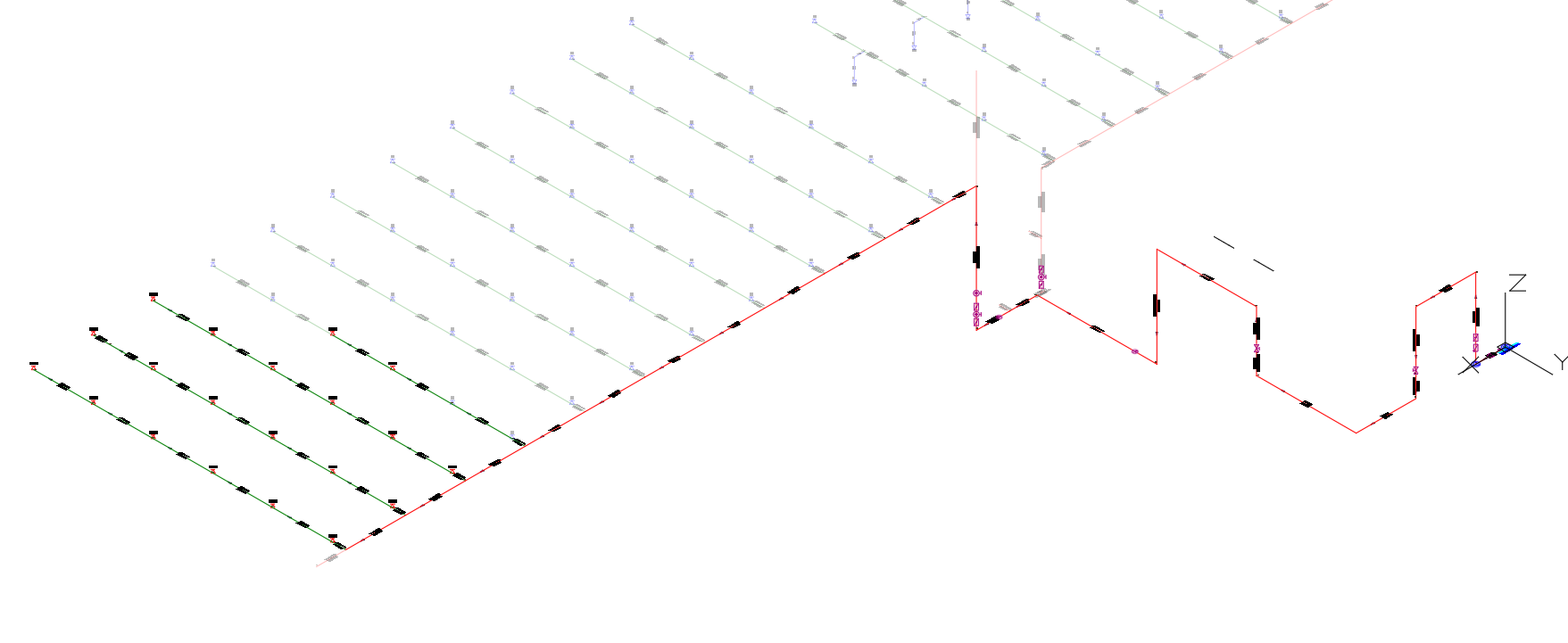

Die Darstellung Nicht versorgte Bereiche zeigt optisch was berechnet worden ist:


Zum Berechnen der zweiten Wirkfläche diese genauso in der Projektverwaltung/Wirkfläche aktivieren und berechnen.
