Symbol:





Dieser Menüpunkt ermöglicht die Eingabe der gewünschten Berechnungsart. Im Dialog­be­reich erscheinen die Optionstitel

Berechnungsart eingeben [Ungünstigsten sprinkler vorgeben/Druck an pumpe/Fließzeitberechnung/Automatisch] <Automatisch>:

mit

  • U: Auswahl eines Sprinklers als ungünstigster Sprink­ler für das Berechnungspro­gramm. Zur Selektion des ungünstigsten Sprinklers erscheint die Aufforderung

ungünstigsten Sprinkler selektieren:

  • D: Das Berechnungsprogramm bestimmt den ungünstigsten Sprinkler ausgehend vom Druck an der Pumpe. Es wird der Druck an der Pumpe in bar eingegeben:

Druck am Einspeisepunkt eingeben [bar]:

  • F: Berechnung der Wasserfließzeit von einem Ventil oder vom Einspeisepunkt zu einem Sprinkler. Es erscheint die Aufforderung

Sprinkler selektieren:

Nachdem ein Sprinkler ausgewählt wurde erscheint:

Ventil selektieren oder Eingabetaste für Einspeisepunkt:

Hier kann als Startpunkt der Fließzeitberechnung entweder ein Knoten oder, durch Betätigen der Eingabetaste, der Einspeisepunkt ausgewählt werden.

Die Fließzeit wird dann in der Spalte Fließzeit nach Wunsch mit ausgegeben. Siehe auch Kapitel Voreinstellungen


  • A <Automatisch> Das Berechnungsprogramm bestimmt den ungün­stig­sten Sprink­ler automatisch.


Die gesetzten Daten gelten solange, bis mit diesem Menüpunkt neue Werte gesetzt werden.

Die Daten korrespondieren mit den Eingaben in der Projektverwaltung/Wirkflächen.

Wird die Berechnung gestartet, ohne die Berechnungsart gesetzt zu haben, wird die Berechnungsart "Automatische Bestimmung des ungünstigsten Sprinklers" als Vorgabewert verwendet.

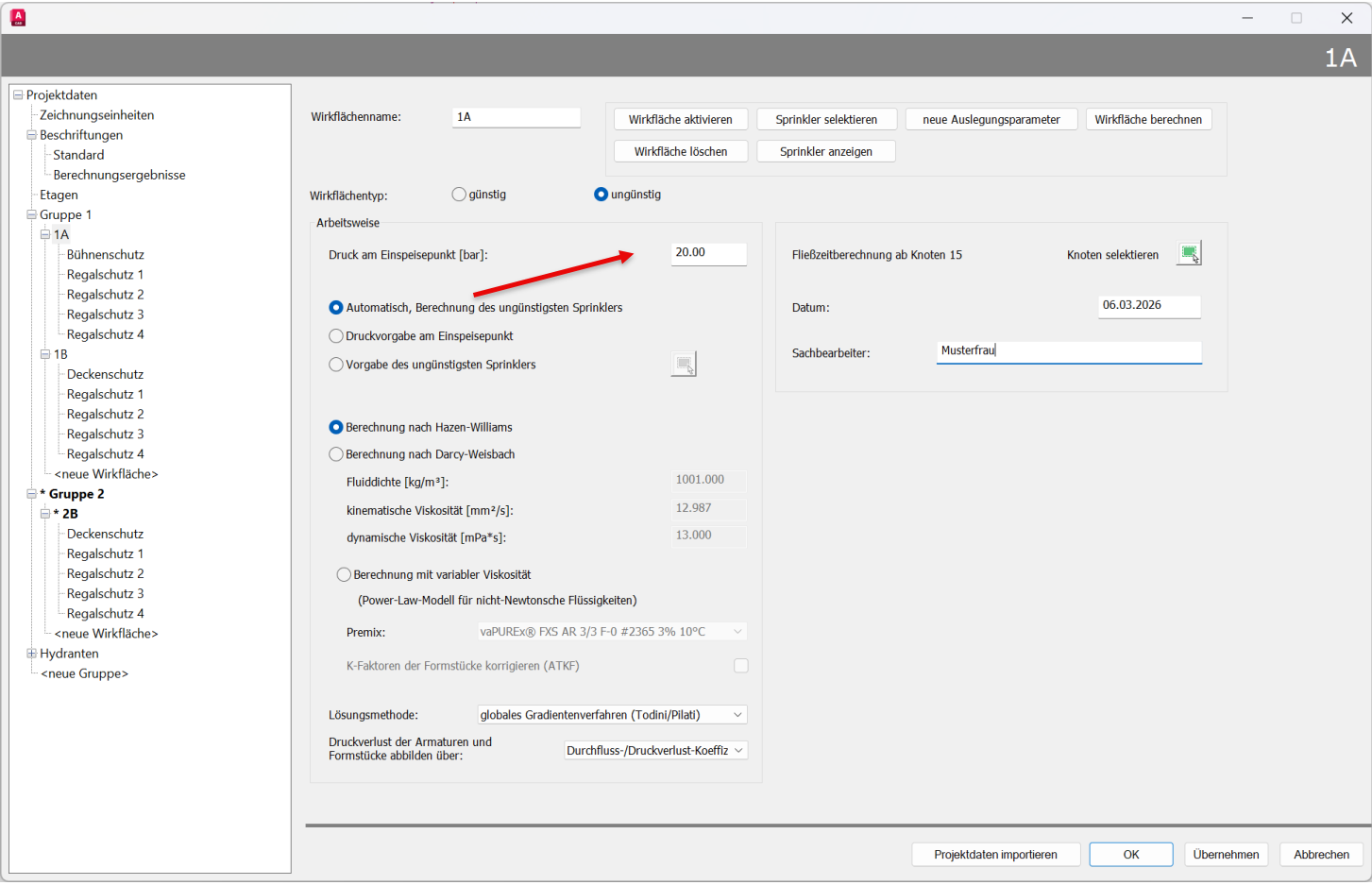

Hinweis: In der Berechnungsart Automatisch wird zunächst mit einem Einspeisedruck von 20 bar eine Proberechnung gemacht, um den ungünstigsten Sprinkler zu finden.

Wenn der Höhenunterschied zwischen Pumpe und höchstem Sprinkler größer ist als 200 m, reicht dieser Druck nicht aus, um das Netz komplett mit Wasser zu versorgen.

Tip: Anwählen der Option Druck am Einspeisepunkt und einen Druck von z.B. 50bar eingeben, der sicher ausreicht, um auch den obersten Sprinkler zu erreichen. Danach Wechseln der Berechnungsart Automatisch; dann wird mit dem zuvor eingegebenen Druck der ungünstigste Sprinkler gesucht. In der Projektverwaltung/Wirkfläche kann dieser Druck zur Berechnung auch direkt voreingestellt werden.
