Schieber, Klappen oder Ventile eingeben
Symbol:
Dieser Menüpunkt ermöglicht die Eingabe von Ventil, Schieber, Klappe und anderen Armaturen.
Nach dem Befehlsaufruf erscheinen in der Eigenschaftspalette folgende Eingabemöglichkeiten.
Jede Armatur erhält die hier festgelegten Eigenschaften. Während des Befehlsablaufes können die Daten jederzeit geändert werden.(*1)
In der Befehlszeile erscheint:
Rohr/Strangrohr selektieren oder [Zurück]:
mit
- Z: Letzte Aktion rückgängig machen.
Nach Auswahl eines Rohres oder Strangrohres:
Abstand vom Anfangspunkt: <0.01>(*2)
oder
Abstand vom Endpunkt: <0.01>(*2)
Generell gilt: Je nachdem welcher Punkt bei der Auswahl eines Rohres dichter am selektierten Punkt liegt, ist das der Startpunkt für die Symboleingabe (sichtbar durch flexible Linie am Cursor).
Je nach Selektion erscheint dann eine der beiden Eingabeaufforderungen.
(*2)
Der Mindestabstand von einem Knoten zu einem Einbauteil ist festgelegt auf mindestens 0.01m oder 1cm und kann nicht im Knoten direkt abgelegt werden, nur weiter entfernt vom Startknoten. Das hat den Grund, dass die Einbauteile immer einer festen Dimension zugeordnet werden sollen für die Berechnung. Liegen diese in einem Knoten würde das Einbauteil immer in Fließrichtung der kleineren Dimension zugeordnet. Dann könnte es sein, dass die Äquivalentlänge des Einbauteils dem falschen Rohr/Dimension zugewiesen wird. Das Einbauteil bekommt immer die Dimension des Rohres dem es zugeordnet ist.
Für die Armaturen Alarmventile, Schieber und Rückschlagklappe sind für die hydraulische Berechnung Äquivalentlängen in Tabellen hinterlegt.
Sollte eine gewählte Armatur nicht in der Äquivalentlängentabelle aufgeführt sein, muss eine individuelle Äquivalentlänge angeben werden.
Diese muss dann direkt eingegeben werden. Default-Wert -1 -> Bauteil kann nicht gesetzt werden.
Warnmeldung:
Auch vor der Berechnung wird auf 0-Werte in Einbauteilen hingewiesen.
Die Armatur wird auf dem Rohr mit dem eingegebenen Abstand ab dem Anfangspunkt in Richtung des Endpunktes oder ab dem Endpunkt in Richtung des Anfangspunktes erzeugt.

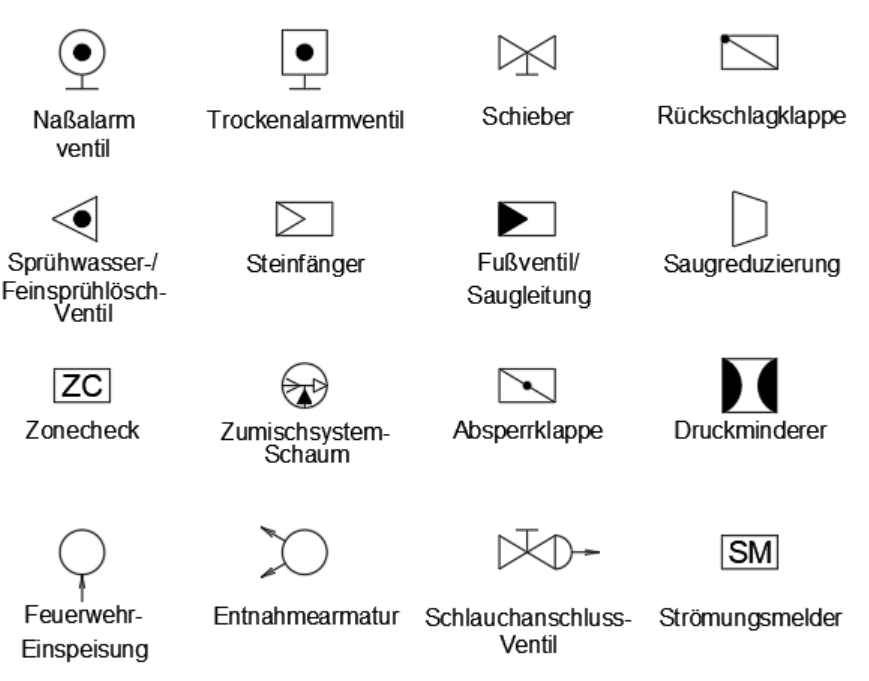

SpriCAD bietet folgende Symbole an:
Diese Symbole sind in der Datei „Symbol.cfg“ definiert (siehe auch Kapitel Symboldatei) und können beliebig verändert werden.
Damit können die Armaturen problemlos erweitert werden.
(*1)
Ist der Wert der CAD-Systemvariablen COMMANDPROPERTIES 0, so wird in der Eigenschaftspalette nichts angezeigt, stattdessen wird am Ende des Befehls der Eigenschaftsdialog einer Armatur (Eigenschaftsdialog Armaturen) angezeigt.
