Symbol:






Graphische Darstellung der Schergeschwindigkeiten

Einheit:



sind sinnvoll bei Berechnungen mit variabler Viskosität, da die Werte an den Rohren sehr unterschiedlich sind.

Aber auch für reines Wasser werden diese Werte angezeigt.


Alle Rohre, Strangrohre und Sprinkler­zu­leitungsrohre werden, entsprechend mit den Werten der errechneten Schergeschwindigkeiten gemäß einer Farbskala eingefärbt. Diese ist für alle Filter gleich.



Die dazu verwendeten Farben können in der Parameterdatei/Darst gesetzt werden.


Beschriftungen der Isometrie nach Anwählen eines Filters können über die Projektverwaltung/Beschriftung gesteuert werden.

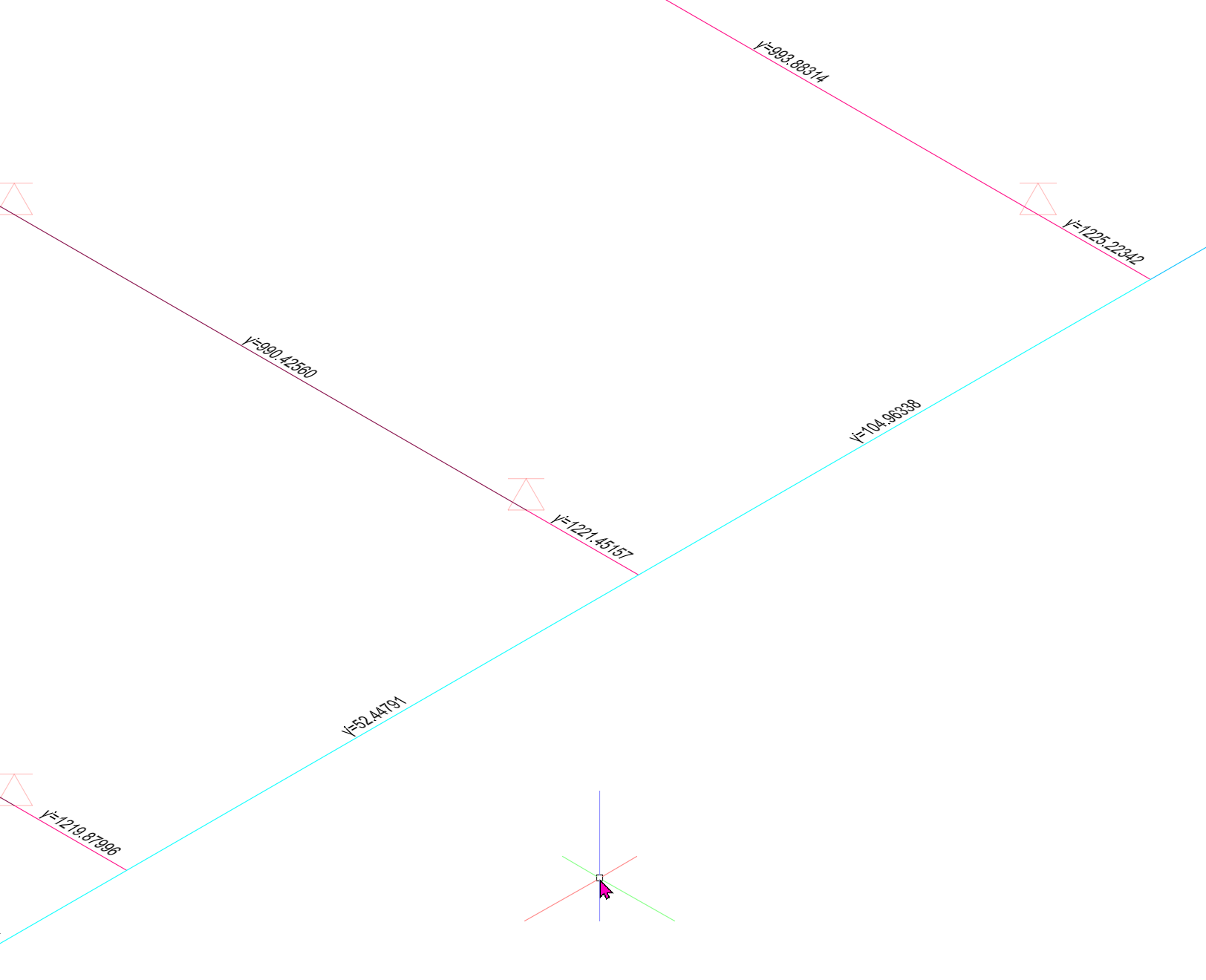

Übersicht:
