Symbol:

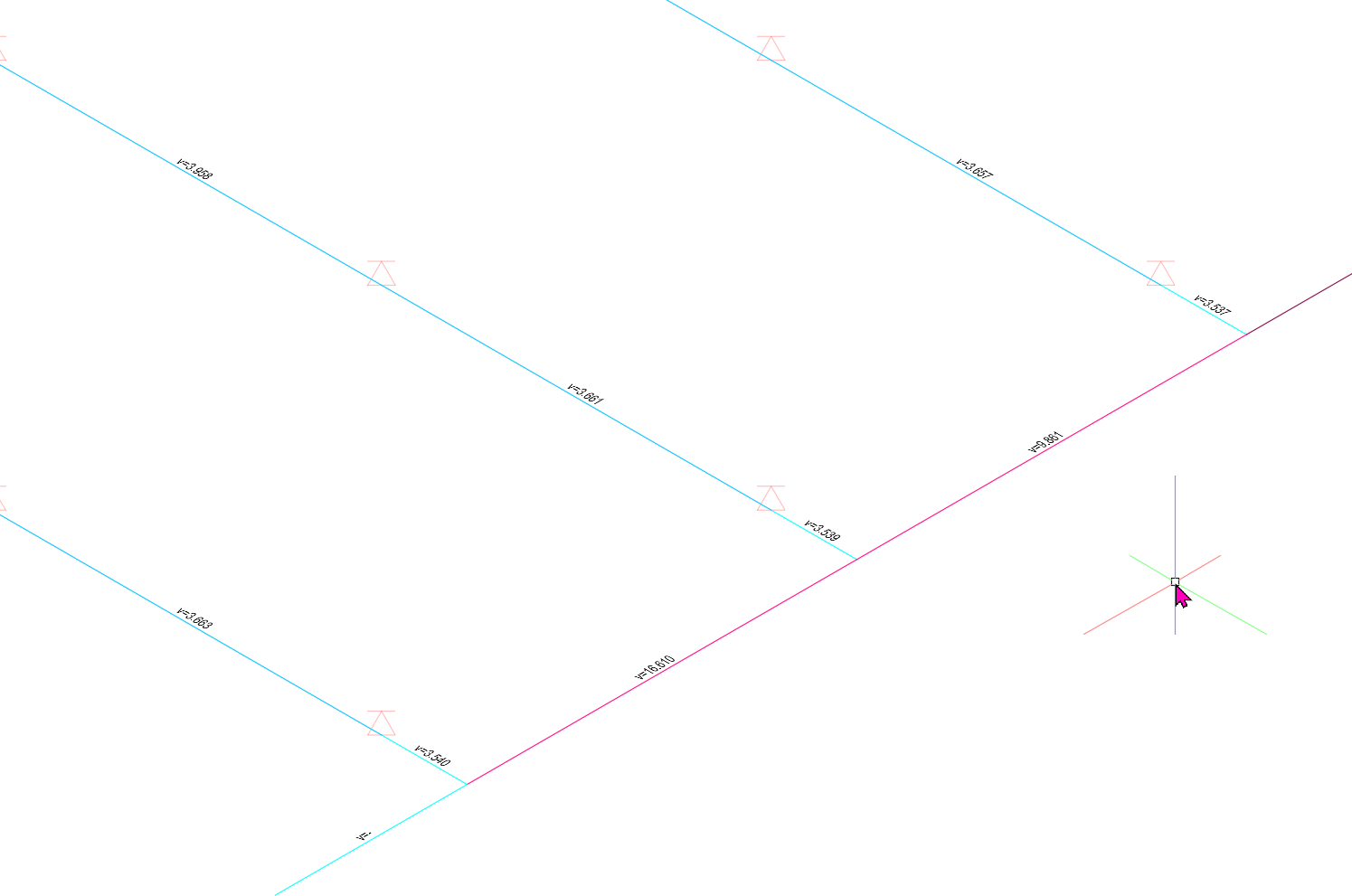

Funktion: Graphische Darstellung der kinematischen Viskosität (mm²/s) pro Rohrsegment bei Berechnungen mit variabler Viskosität erzeugen, incl. der errechneten Werte als Text an den Rohren.

Bei Wasser wäre der Wert immer gleich.


Alle Rohre, Strangrohre und Sprinkler­zu­leitungsrohre werden, entsprechend mit den Werten der errechneten kinematischen Viskosität gemäß einer Farbskala eingefärbt. Diese ist für alle Filter gleich.



Die dazu verwendeten Farben können in der Parameterdatei/Darst gesetzt werden.


Beschriftungen der Isometrie nach Anwählen eines Filters können über die Projektverwaltung/Beschriftung gesteuert werden.


Übersicht:
