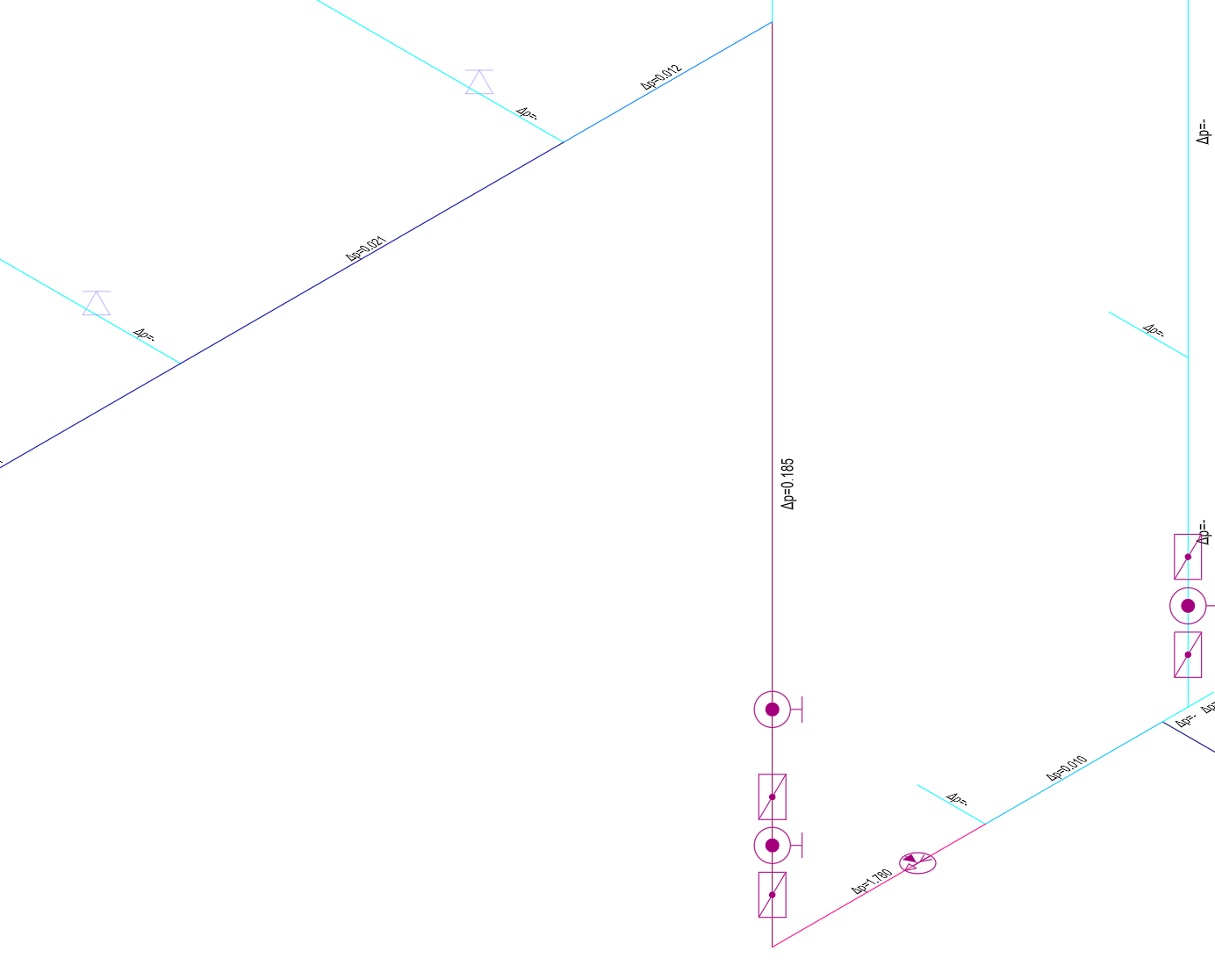

Funktion: Graphische Darstellung der Druckverluste (bar) erzeugen, incl. der errechneten Werte als Text an den Rohren.


Alle Rohre, Strangrohre und Sprinkler­zu­leitungsrohre werden, entsprechend den Druck­ver­lusten in verschiedenen Farben gemäß einer Farbskala eingefärbt. Diese ist für alle Filter gleich.



Die dazu verwendeten Farben können in der Parameterdatei/Darst gesetzt werden. Diese sind für alle Filter vom niedrigsten errechneten Wert 0% / höchster Wert 100%. Hellblau für den niedrigsten Wert und dunkelrot für den höchsten Wert.


Beschriftungen der Isometrie nach Anwählen eines Filters können über die Projektverwaltung/Beschriftung gesteuert werden.
