Funktion: Umrechnung von Äquivalentlängen der Einbauteile in K-Faktoren/Kv-Werte bezogen auf die Berechnung mit variabler Viskosität (Siehe Handbuch SpriCAD)


Für die Berechnung mit variabler Viskosität müssen die Formstücke und Einbauteile mit ihren K-Faktoren/Kv-Werte (Power-Law-Model) mit in die Berechnung einbezogen werden.

Bestehende Äquivalentlängen der Einbauteile können auf Knopfdruck umgerechnet werden.

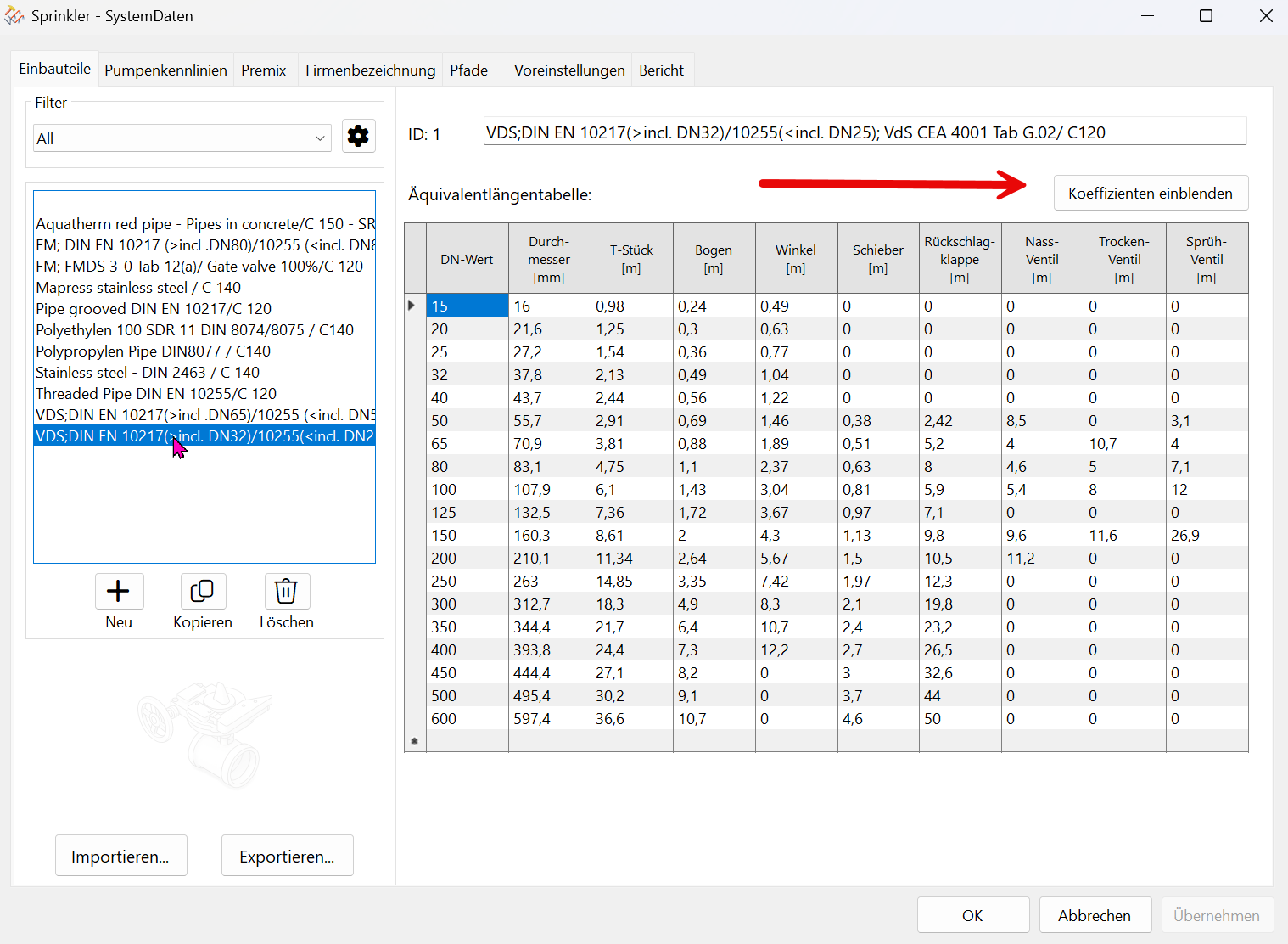

Klicken auf Koeffizienten einblenden

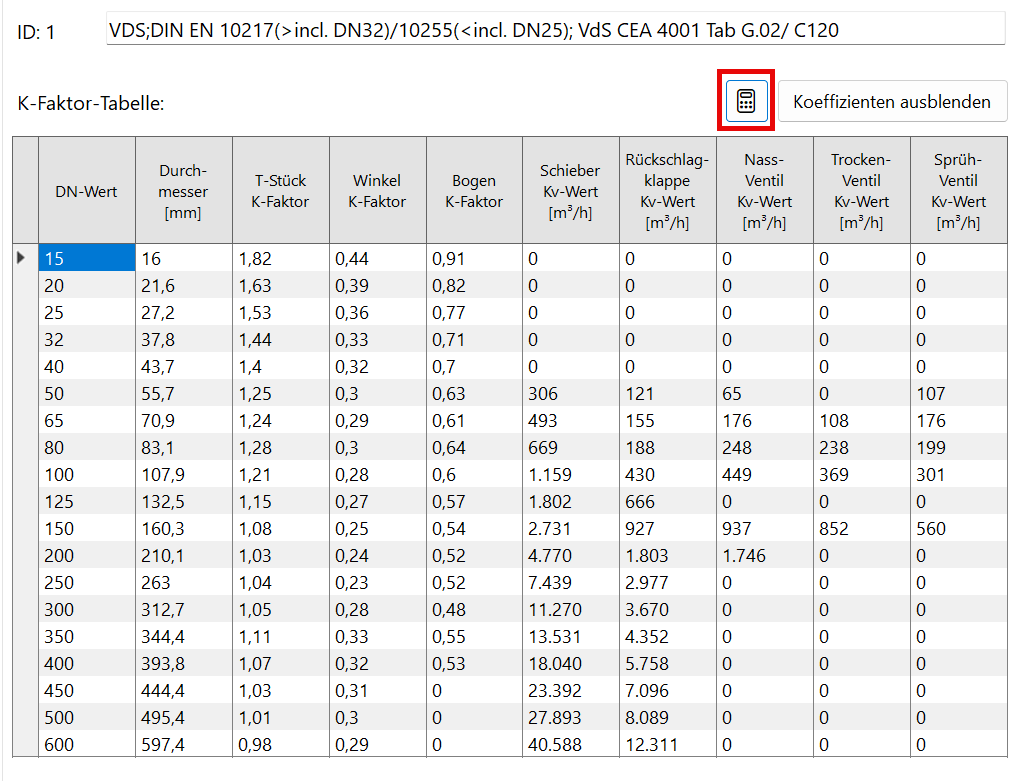

Umrechnung erfolgt sofort, wenn man einmal auf den Berechnungsknopf clickt :


Bei der Auswahl der Berechnungsart variable Viskosität im Programm SpriCAD und die Einstellung „Druckverluste von Armaturen und Ventilen modellieren unter Verwendung des Druckverlustkoeffizienten“, wird in den Eigenschaften der Symbole automatisch auf eine andere Eingabevorgabe umgestellt. (Siehe SpriCAD Handbuch)

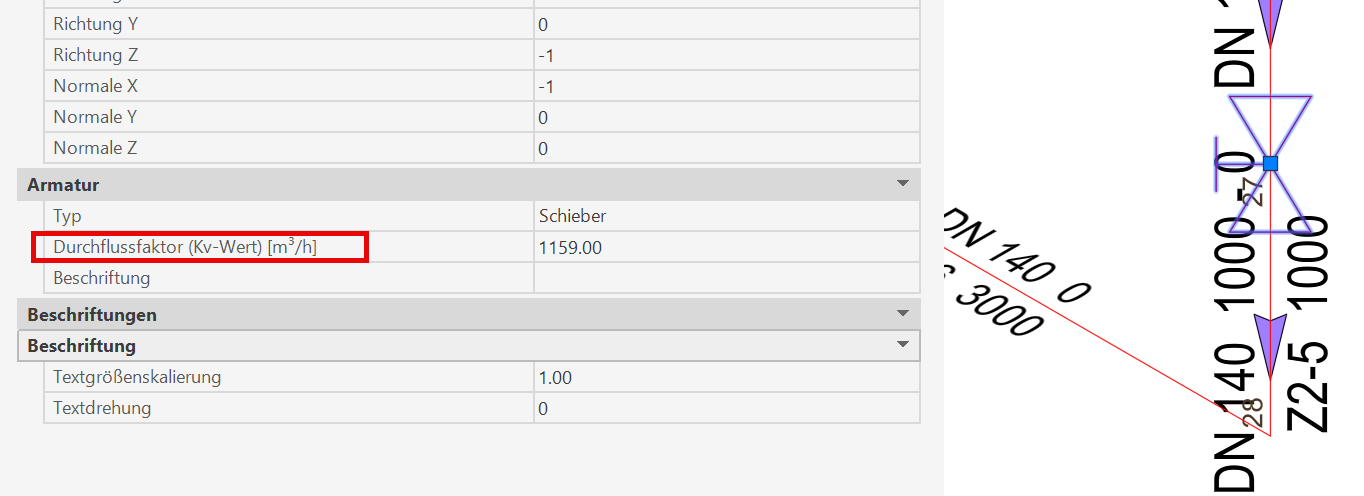

Beispiel Schieber:


Dieser Wert wird nicht automatisch aus der neuen Tabelle übernommen. Dieser Wert muss vom Anwender eingetragen werden.
