Zuleitung-Unterelementen

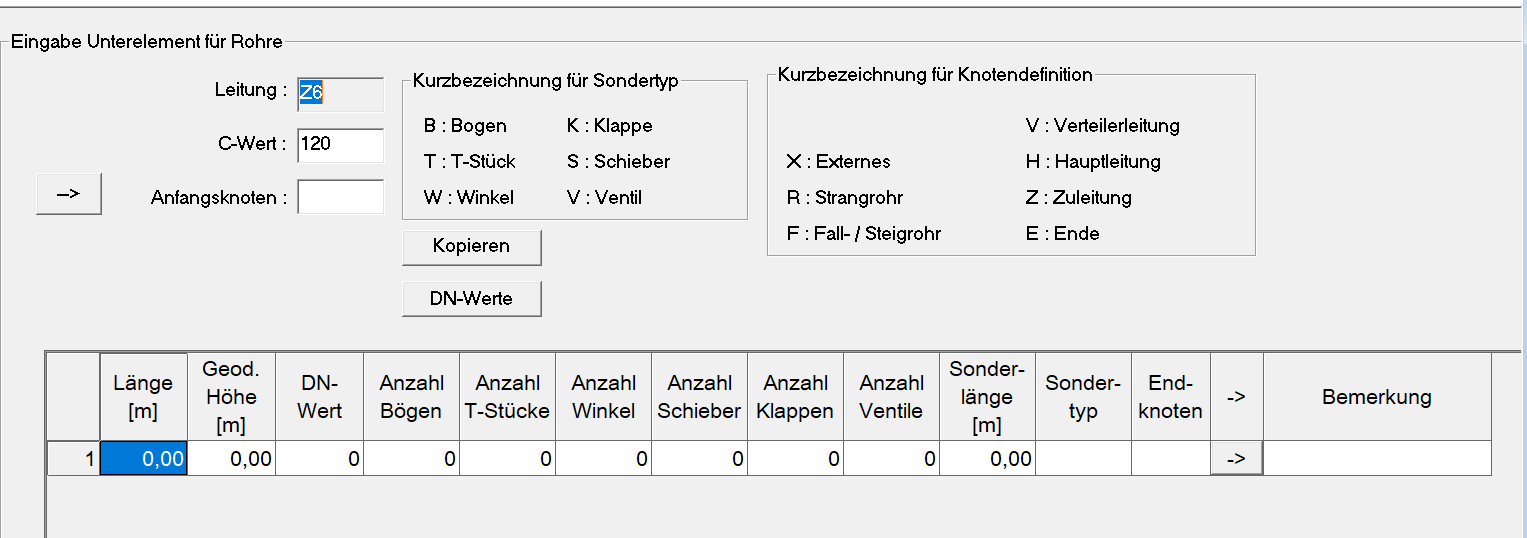

Eingabe von Zuleitungen - Unterelementen

• Länge in m
• Rohrlänge zwischen den Rohren

• Geodätische Höhe
• Höhenversprung von Rohr zu Rohr siehe auch Projektskizze - Vorbereitung

• DN-Wert
• DN-Wert der Zuleitung

• Anzahl der Winkel, Bögen und T-Stücke
• Eingabe einer Anzahl

• Sonderlänge

• Eingabe von Zusatzlängen für Zuleitungen

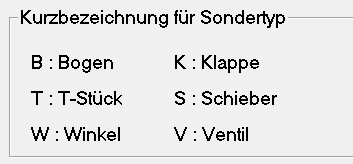

• Sondertyp
• Buchstabe des Objekts eingeben

• Bemerkung

• Beliebige Bemerkung - Diese wird mit in den Bericht übernommen

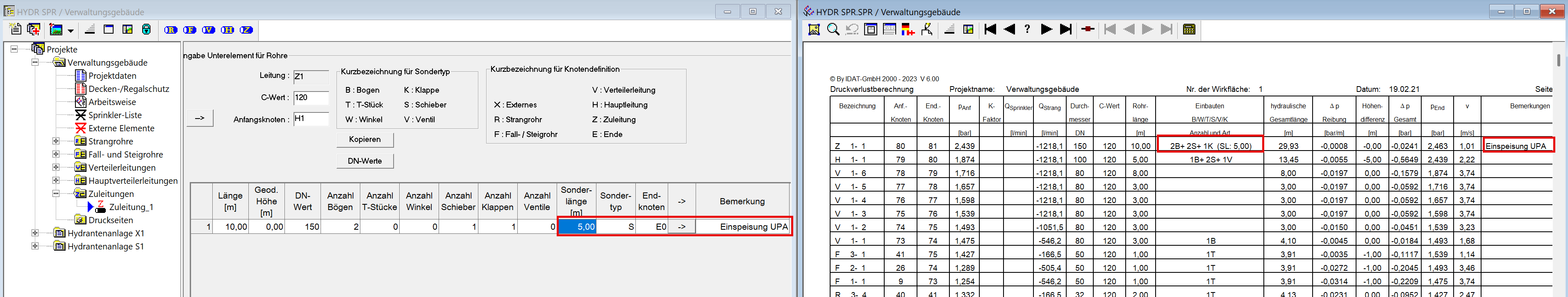

Beispiel für Eingabe:

• Kopieren

• Kopieren der Unterelemente

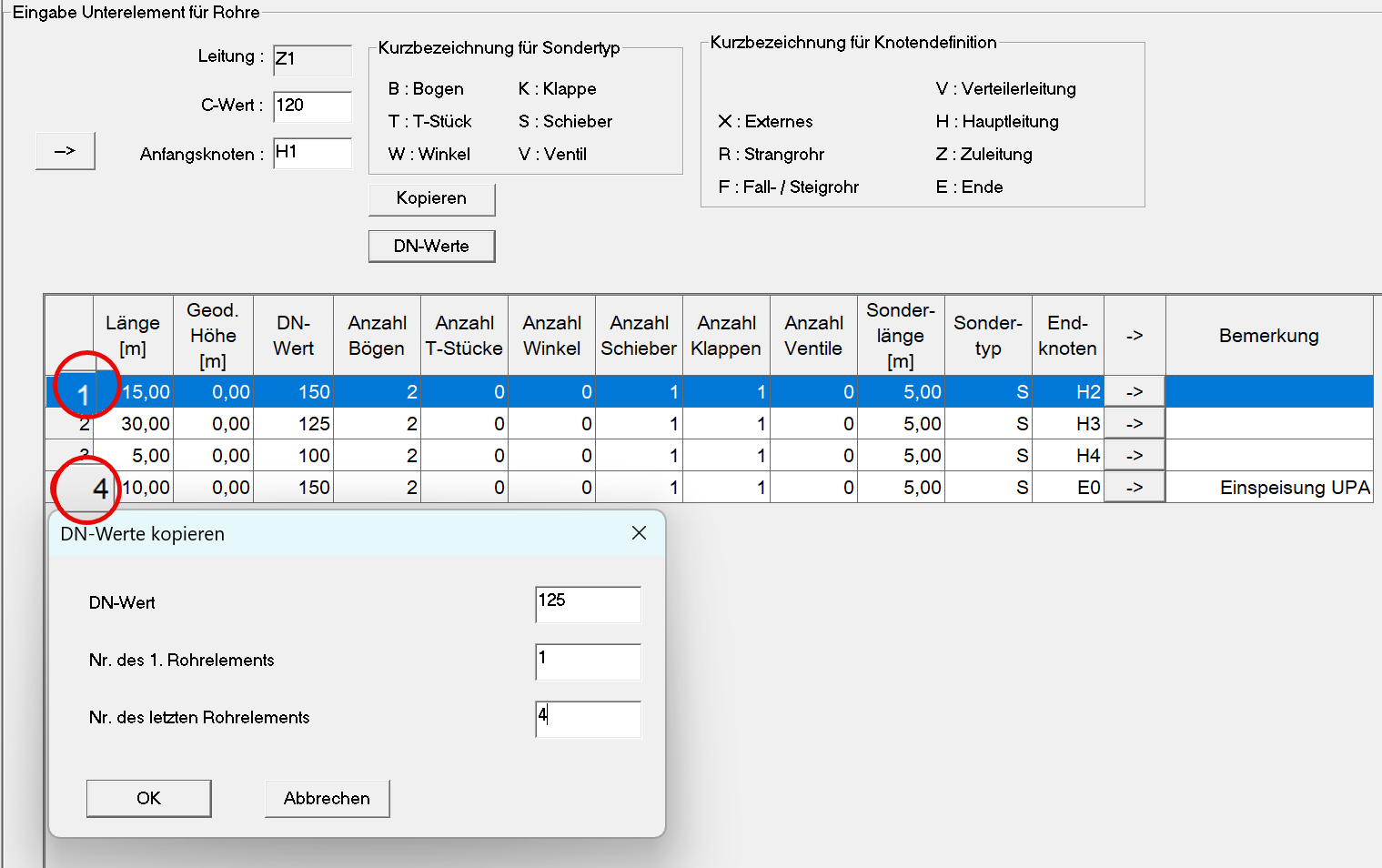

• DN-Werte

• Übertragen von gleichen DN-Werten auf andere Unterelemente

Beispiel:

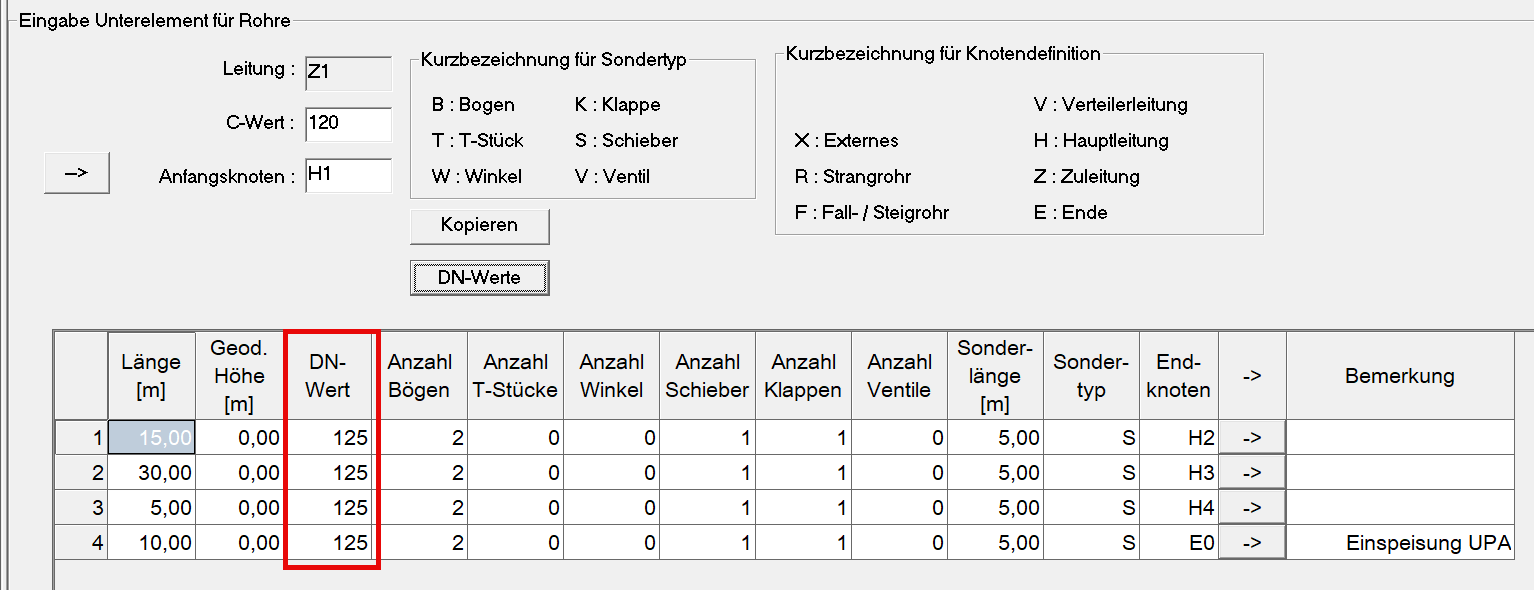

Ergebnis:

• Übernahme von Änderungen an andere Rohre: Hier nicht möglich

Hinweis: In der Regel hat die Zuleitung auch den Einspeisepunkt am Anfang gekennzeichnet mit E oder E0
