Ringleitungen

Eingabe von Ringleitungen

• Eigenschaft:

Der Anfangsknoten des ersten Unterelements ist identisch mit dem Endknoten des letzten Unterelements

• Bedingungen, damit eine Ringleitung vom Programm erkannt wird:

1. Es muss eine Verteilerleitung oder eine Hauptverteilerleitung sein (Typ V oder H)
2. Die Ringleitung darf nur eine Einspeisung enthalten
3. Der Anfang der Ringleitung muss an der Einspeisestelle liegen, der Endpunkt ebenso

• 2 Leitungen in einem Knoten:

Normalfall: An einem Knotenpunkt treffen zwei unterschiedlich benannte Leitungen zusammen

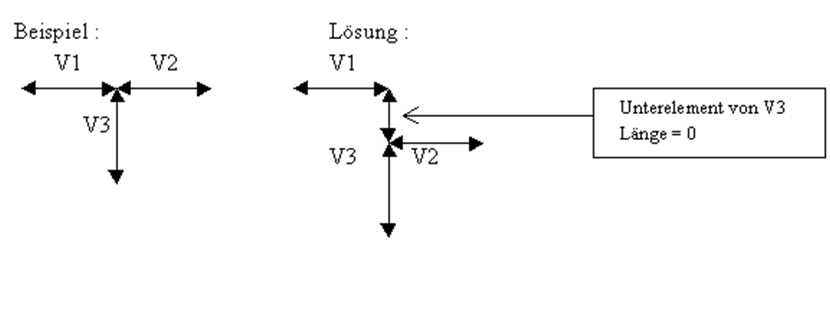

Sonderfall: Drei unterschiedlich benannte Leitungen treffen aufeinander wie bei einer Ringleitung.

Es muss ein sogenanntes Nullelement eingefügt werden (d.h. ein Leitungsstück der Länge 0).

Ein Knoten wird fiktiv in 2 Knoten zerlegt.
