Strangrohr-Unterelementen

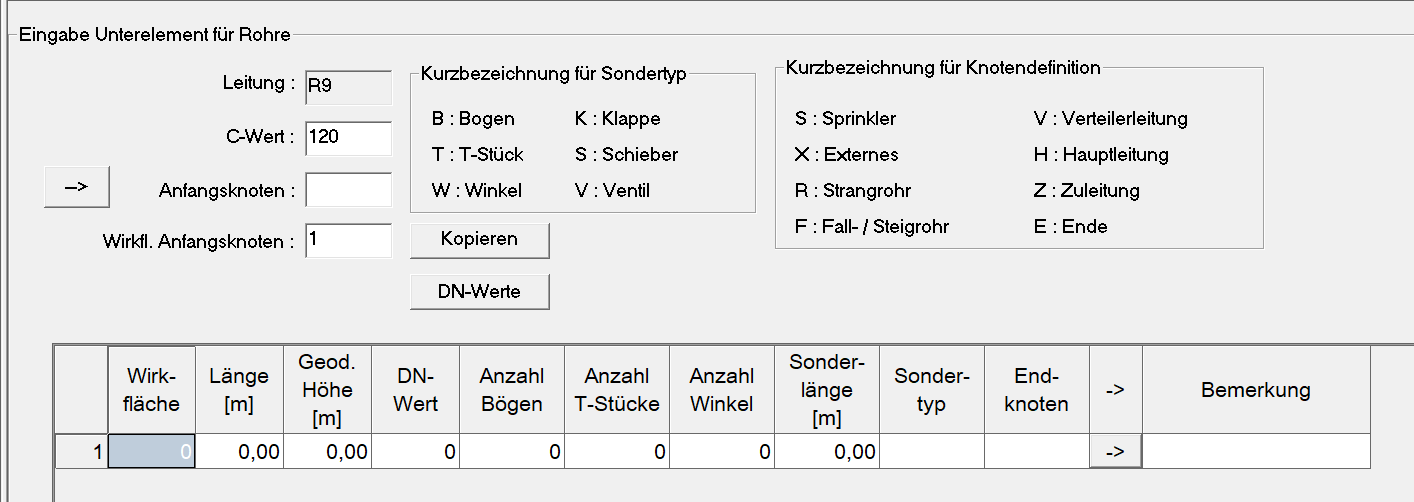

Eingabe von Strangrohr-Unterelementen

• Wirkfläche
• Beliebige Zahl:Sprinkler ist dann in der Wirkfläche und wird berechnet
• Keine Zahl: Sprinkler ist nicht in der Berechnung der Wirkfläche enthalten

• Länge in m
• Rohrlänge zwischen den Sprinklern

• Geodätische Höhe
• Höhenversprung im Strangrohr zum Spinkler siehe auch Projektskizze - Vorbereitung

• DN-Wert
• DN-Wert des Strangrohres

• Anzahl der Winkel, Bögen und T-Stücke
• Eingabe einer Anzahl

• Sonderlänge

• Eingabe von Sonderlängen im Strangrohr z.B. für Flexschläuche

• Sondertyp
• Buchstabe des Objekts eingeben

• Endknoten
• Eingabe des Endelements des Rohres oder Einspeisepunkt

• Bemerkung

• Beliebige Bemerkung - Diese wird mit in den Bericht übernommen

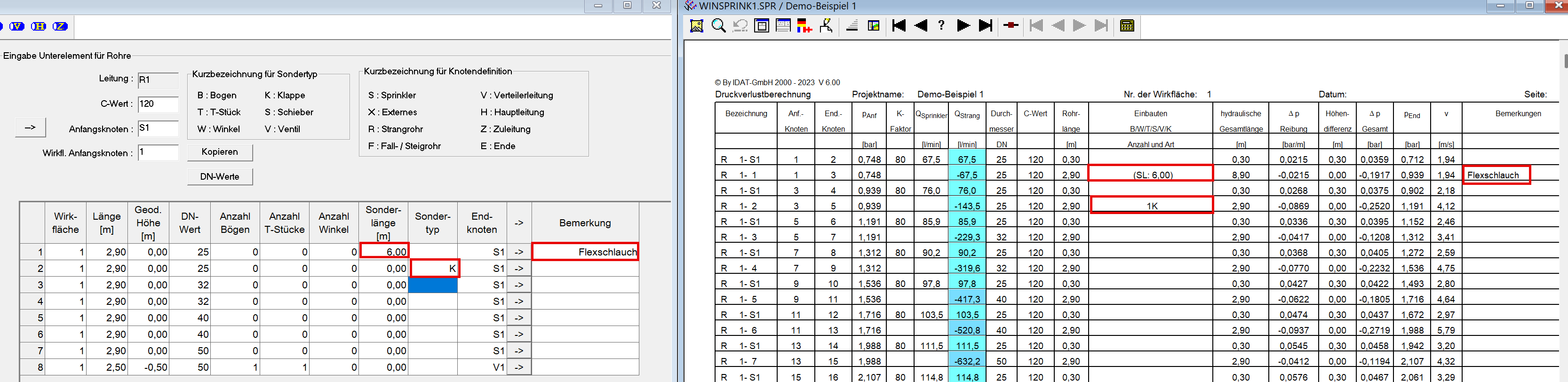

Beispiel für Eingabe:

• Kopieren

• Kopieren der Unterelemente

• DN-Werte

• Übertragen von gleichen DN-Werten auf andere Unterelemente

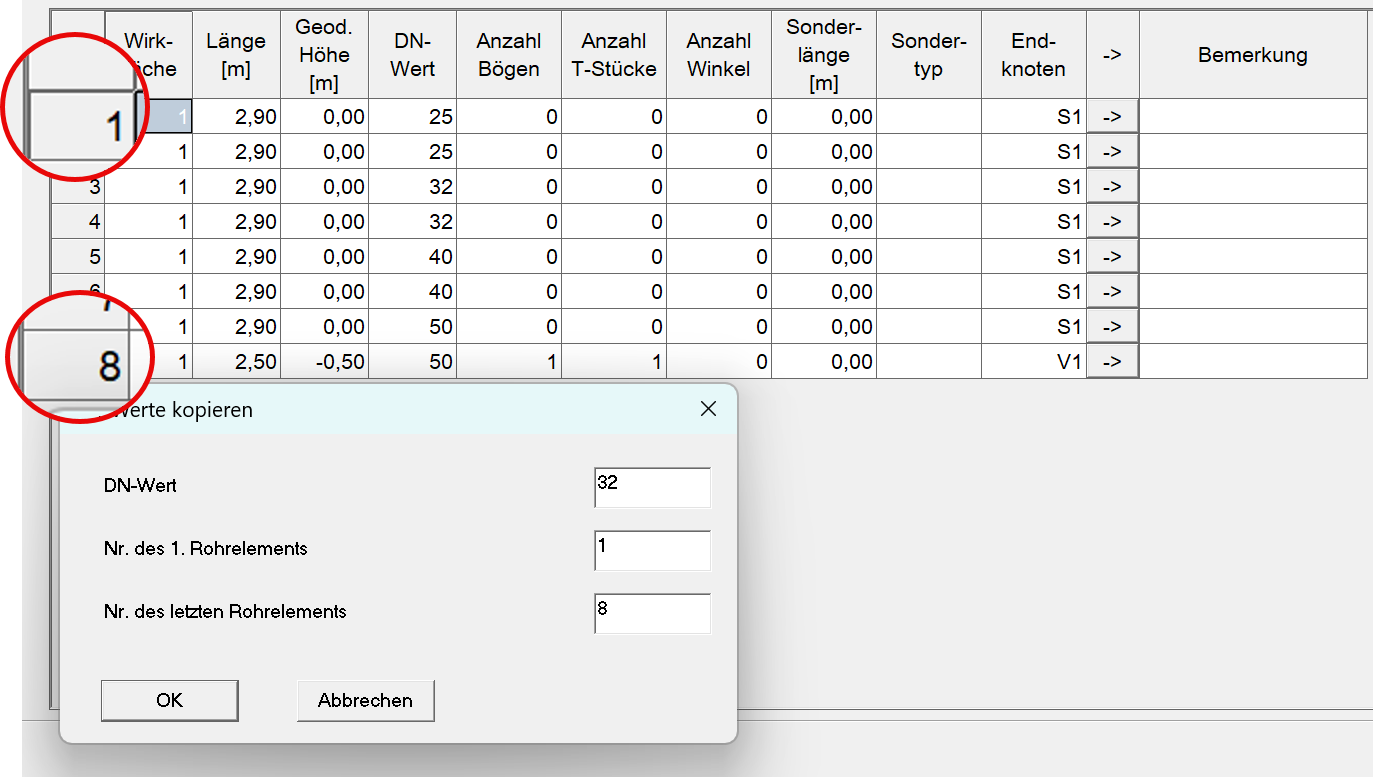

Beispiel:

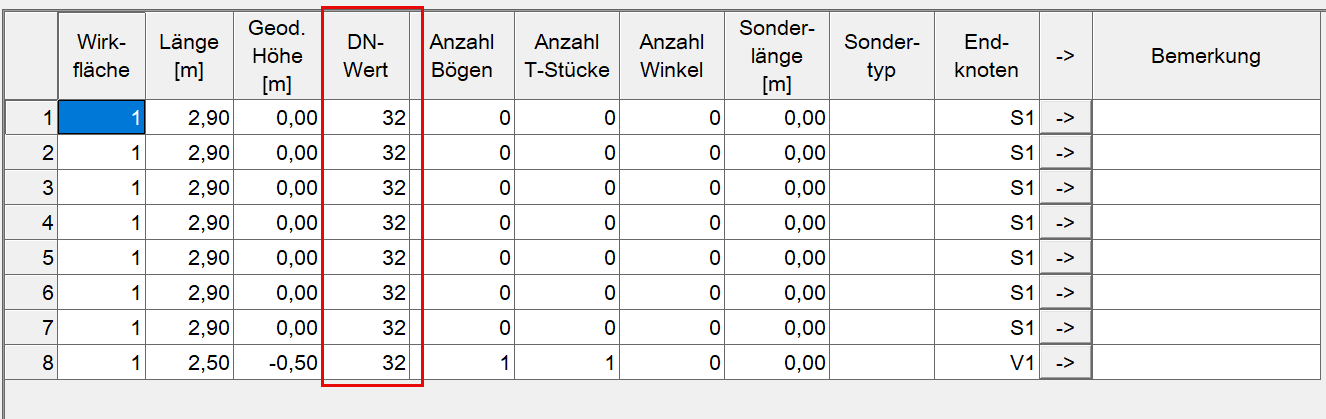

Ergebnis:

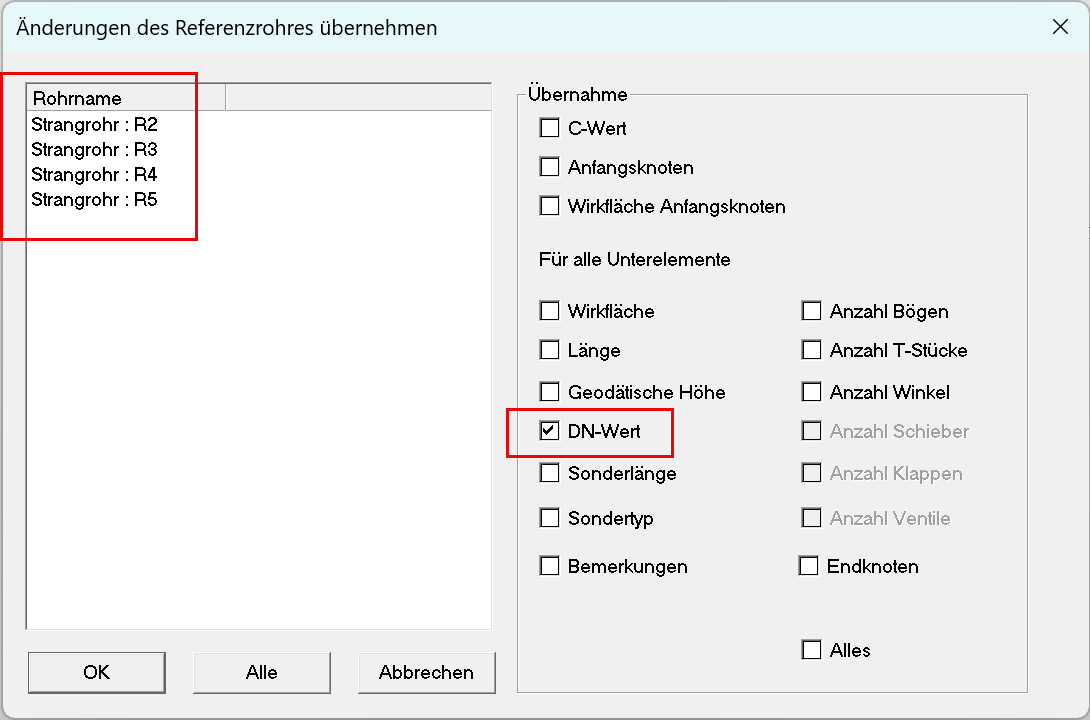

• Übernahme von Änderungen an andere Rohre

• Dialog erscheint beim Anwenden der Funktion DN-Werte
• Gewählter DN-Wert wird auch von anderen Strangrohren auf Wunsch übernommen, wenn man die Strangrohre links oben markiert und OK klickt
• Abbrechen - Dialog verlassen ohne Änderung
