Symbol:

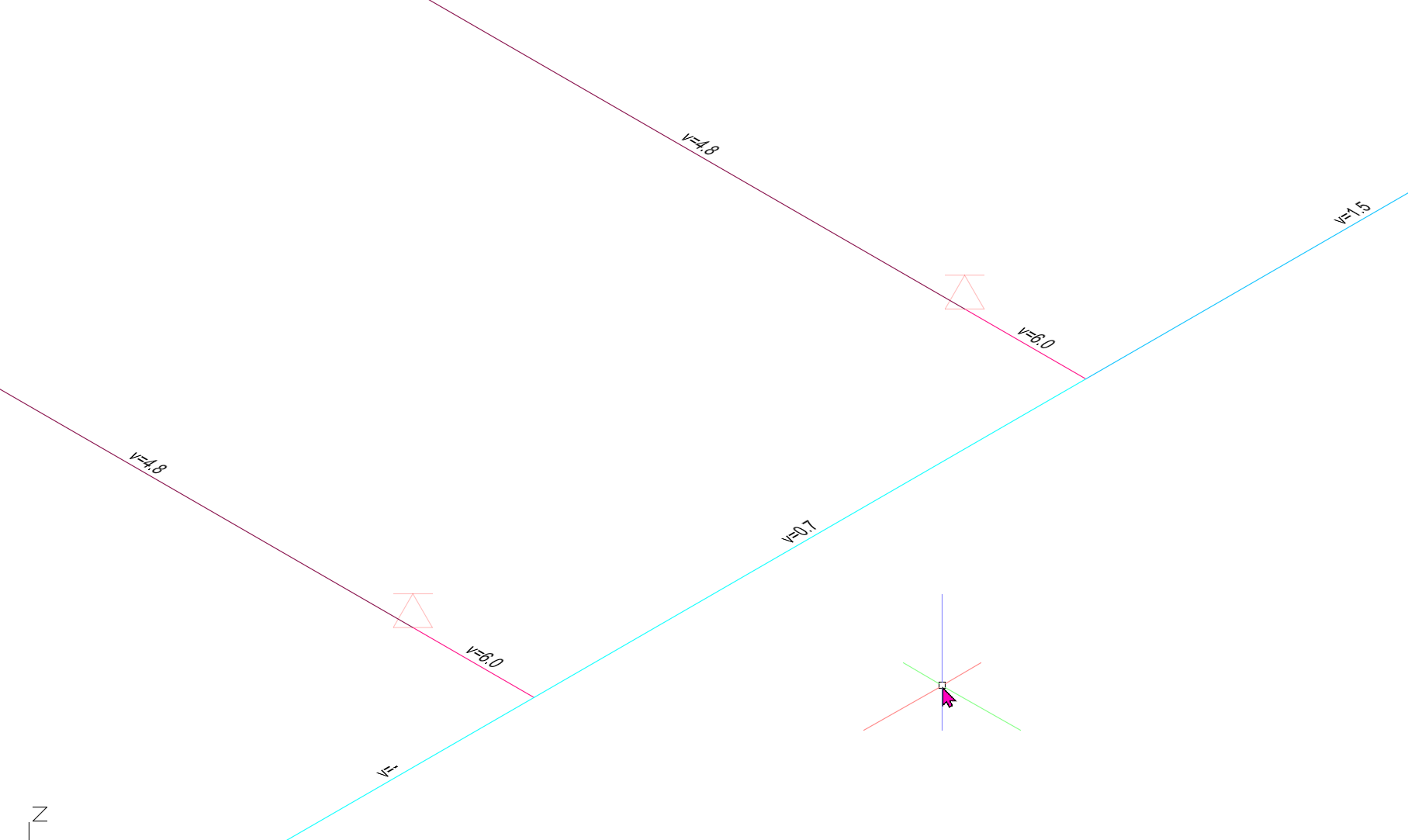

Funktion: Es wird die Fließgeschwindigkeiten in den Rohren farblich dargestellt, incl. der errechneten Werte als Text an den Rohren.


Alle Rohre, Strangrohre und Sprinkler­zu­leitungsrohre werden, entsprechend den Fließ­ge­schwindigkeiten (m/s), in verschiedenen Farben gemäß einer Farbskala eingefärbt. Diese ist für alle Filter gleich.



Die dazu verwendeten Farben können in der Parameterdatei/Darst gesetzt werden. Diese sind für alle Filter vom niedrigsten errechneten Wert 0% / höchster Wert 100%. Hellblau für den niedrigsten Wert und dunkelrot für den höchsten Wert.


Rohre, Strangrohre und Sprinklerzuleitungen, in denen die maximal zulässige Fließ­ge­schwin­dig­keit (Standard: 10m/s) überschritten wird, werden in einer anderen Farbe dargestellt. Diese Farbe kann auch in der Parameterdatei festgelegt werden. Standardfarbe ist hier gelb.(Ausgenommen sind Systeme die mit höheren Geschwindigkeiten zugelassen sind, wie z.B. bei FM-Global- oder Hochdruck-Sprühwasserlöschanlagen)


Beschriftungen der Isometrie nach Anwählen eines Filters können über die Projektverwaltung/Beschriftung gesteuert werden.


Übersicht:
