Graphische Darstellung der Wasserdurchflussmengen und  -richtungen erzeugen, incl. der errechneten Werte als Text an den Rohren.


Alle Rohre, Strangrohre und Sprinkler­zu­leitungsrohre werden, entsprechend der durch­fließenden Wassermenge (l/min), in verschiedenen Farben gemäß einer Farbskala eingefärbt. Diese ist für alle Filter gleich.




Die dazu verwendeten Farben können in der Parameterdatei/Darst gesetzt werden. Diese sind für alle Filter vom niedrigsten errechneten Wert 0% / höchster Wert 100%. Hellblau für den niedrigsten Wert und dunkelrot für den höchsten Wert.


Die Fließrichtung des Wassers wird an jedem Rohr (sofern überhaupt Wasser durchfließt) mit einem Pfeil dargestellt.

Zusätzlich wird der ungünstigste Sprinkler in der in der Parameterdatei gesetzten Farbe dargestellt.

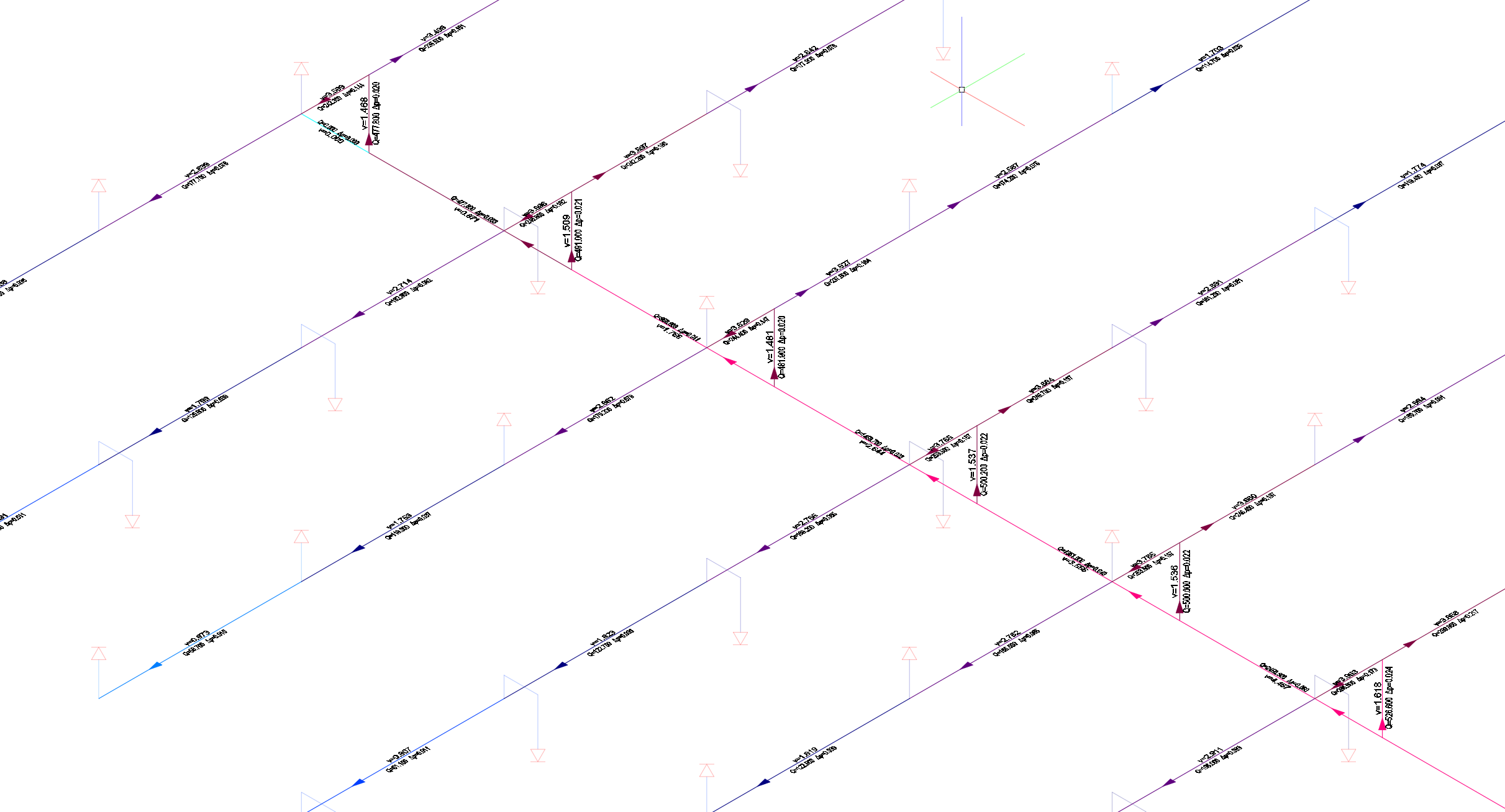

Übersicht:

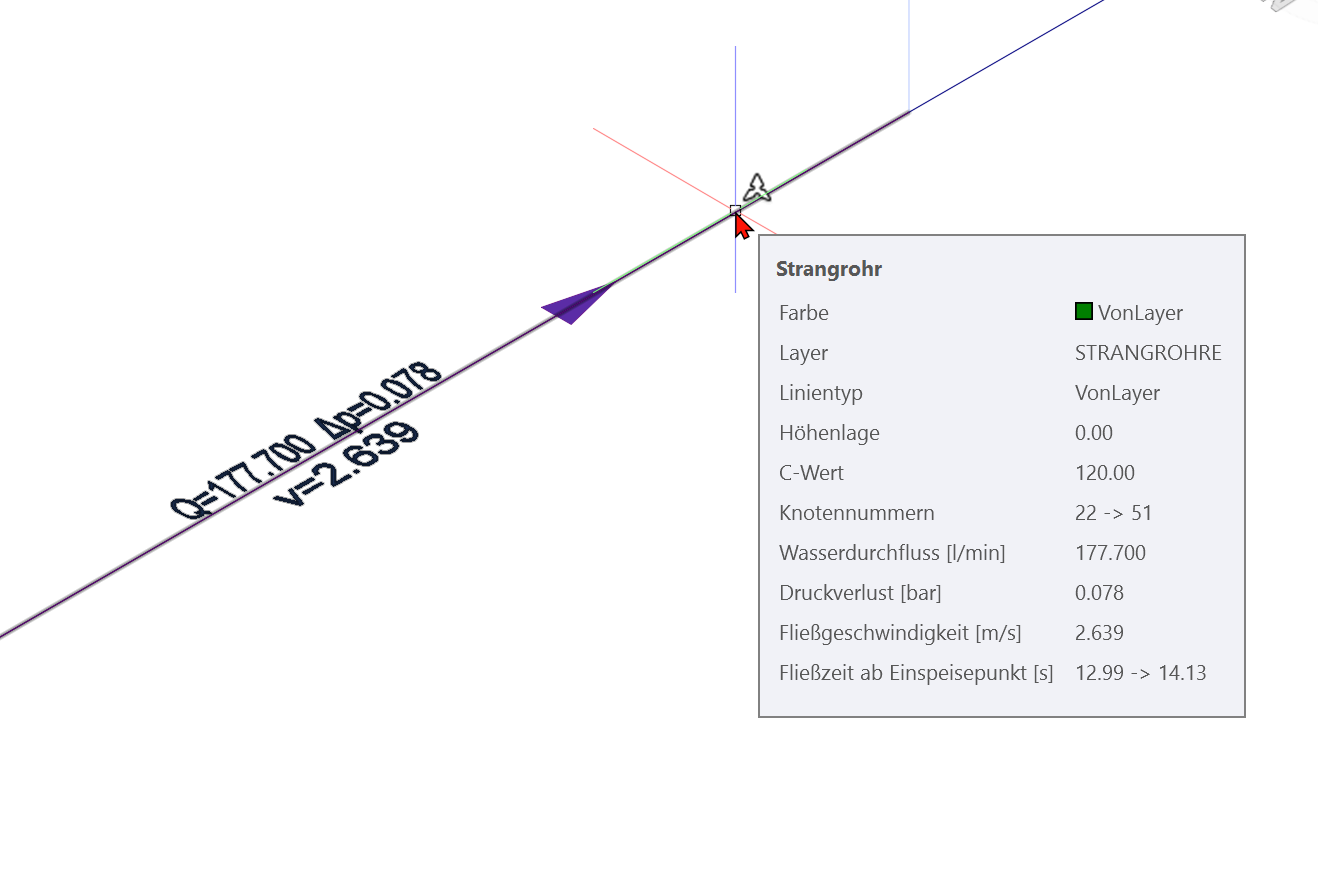

Detail:

Beschriftungen der Filter können über die Projektverwaltung/Beschriftung gesteuert werden.
