Symbol:

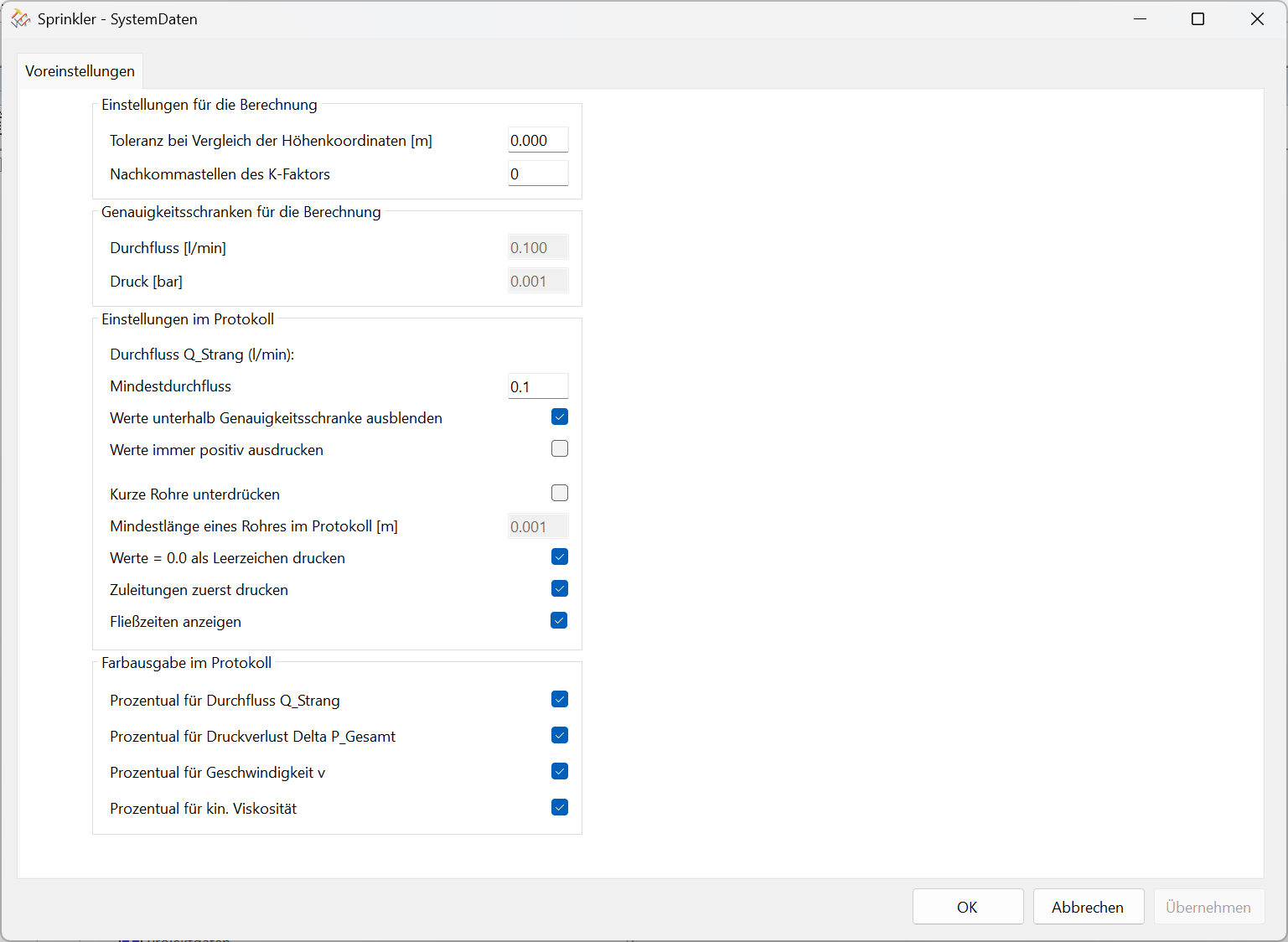

Funktion: Beeinflussung von Programmeinstellungen und Einstellungen im Bericht durch den Benutzer:
- Einstellungen für die Berechnung:
- Ändern Sie die Toleranz beim Vergleich der Höhenkoordinaten, z.B. verringern Sie die Toleranz. Sprich es werden kleine Zeichnungsungenauigkeiten (Z-Wert) ausgeglichen oder nicht.
- Für den K-Faktor können Nachkommastellen eingestellt werden, interessant bei errechneten K-Faktoren.
- Genauigkeitsschranken für die Berechnung
- Durchfluss (l/min) -> empfohlen wird der Wert max. 0,1 l/min. Diese Werte können vom Anwender nicht geändert werden, da diese Einfluss auf die Berechnung haben, die dann nicht mehr regelkonform ist. Die Werte sind nur lesbar.
- Druck (bar) -> max. 0,001 bar ist voreingestellt und nur lesbar. Nicht editierbar. Diese haben Einfluss auf die Berechnung, die bei Änderung dann nicht mehr regelkonform wäre.
- Einstellungen im Protokoll:
- Spalte Durchfluss Q_Strang -> Beeinflussen der Sichtbarkeit von Zeilen im Bericht
- Werte unterhalb der eingegebenen Genauigkeitsschranke ausblenden -> entsprechend wird die ganze Zeile ausgeblendet!
- Werte immer positiv ausdrucken -> Minuszeichen vor den Werten werden ausgeblendet. Diese kennzeichnen normalerweise Druckgewinn und -verlust, falls das Rohr steigt oder fällt. Durchfluss ist trotzdem immer mit positivem Vorzeichen zu sehen
- Kurze Rohre unterdrücken -> Bei Bedarf können Zeilen mit einer bestimmten z.B. sehr kurzen Rohrlänge aus dem Bericht ausgeblendet werden. Gewünschte Mindestlänge eingeben (> als der gewünschte Wert), die ausgeblendet werden soll. Die Rohre werden aber trotzdem immer mitgerechnet!
- Einstellen ob Werte gleich Null als leeres Feld auf dem Bericht ausgegeben werden sollen. Dies erhöht die Übersichtlichkeit des Ausdrucks.
- Zuleitungen zuerst ausdrucken (empfohlen) -> Haken setzen (Leitungen Typ Z)
- Sprinkler zuerst -> Haken entfernen
- Fließzeiten anzeigen in der Spalte Fließzeit
- Haken setzen - Spalte Fließzeit zeigt alle Fließzeiten an allen Sprinklern an
- Haken raus - Spalte Fließzeit bleibt leer
- Farbausgabefilter im Protokoll
- Spalte Durchfluss Q_Strang
- Spalte Druckverlust Delta p gesamt
- Spalte Geschwindigkeit v
- Spalte kinematische Viskosität
- Es wird eine Farbskala verteilt über den aus der Berechnung resultierenden höchsten und niedrigsten Wert der Berechnung für die jeweiligen Spalten.
- 100% ist der höchste Wert. 0% ist der niedrigste Wert.
- 100% ist die dunkelste Farbe (rot). 0% ist die hellste Farbe (entweder hellblau oder hellgrün).
- Es vermittelt einen Überblick für die höchsten und niedrigsten Werte pro Spalte. Die Farbfilter können auch ausgeschaltet werden (Haken entfernen).
