Symbol:

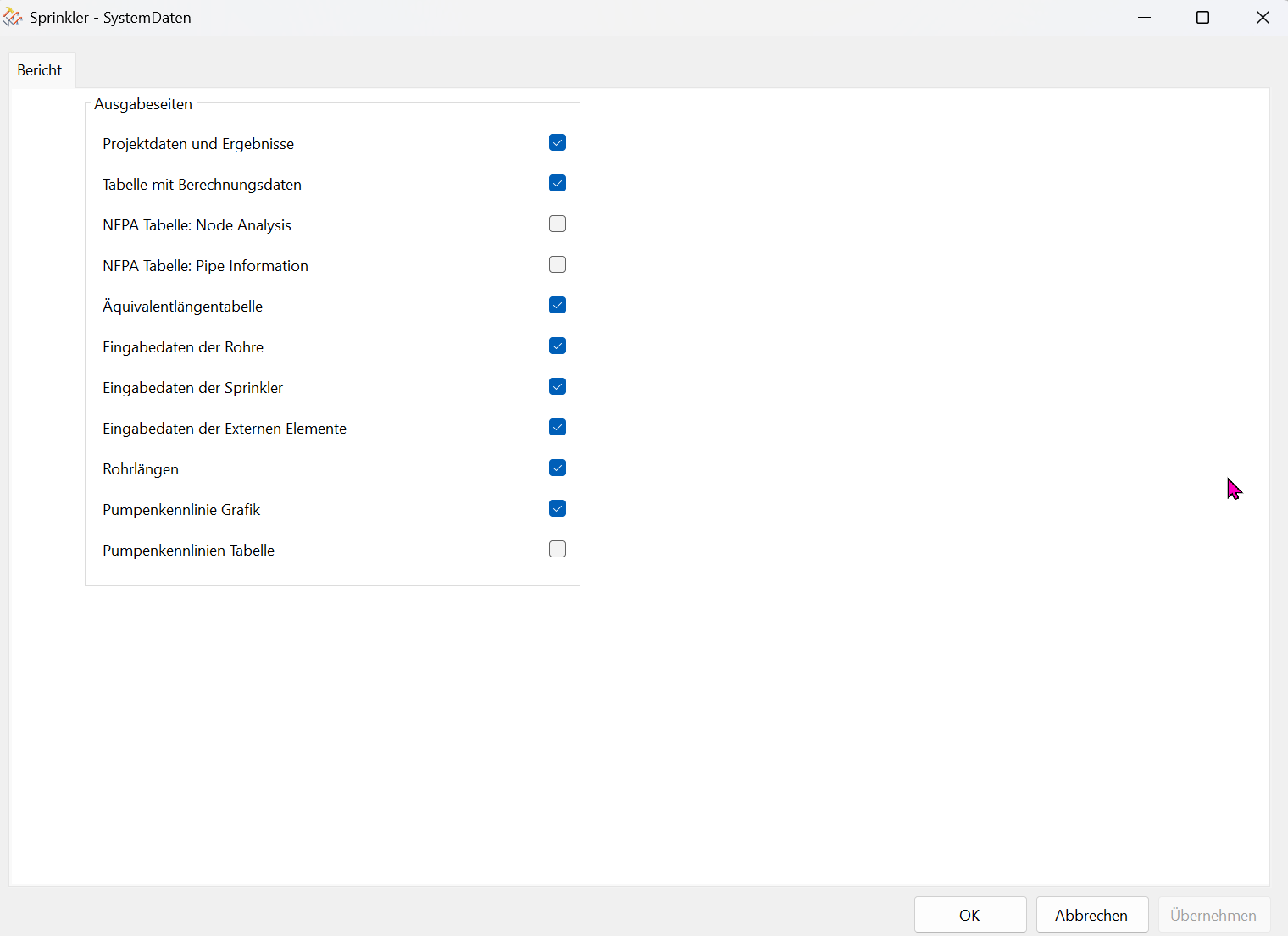

Funktion: Festlegung der Ausgabeseiten für den Bericht
Abhängig auch von der Anlagenart z.B NFPA.(standardmäßig wird die Übersicht nach VdS-Vorgaben/ FM-Vorgaben erzeugt). NFPA verlangt eine gesonderte Aufstellung der Berechnungsergebnisse.
- Projektdaten und Ergebnisse
- Deckblatt des Berichts mit den Projekt- und Berechnungsinformationen

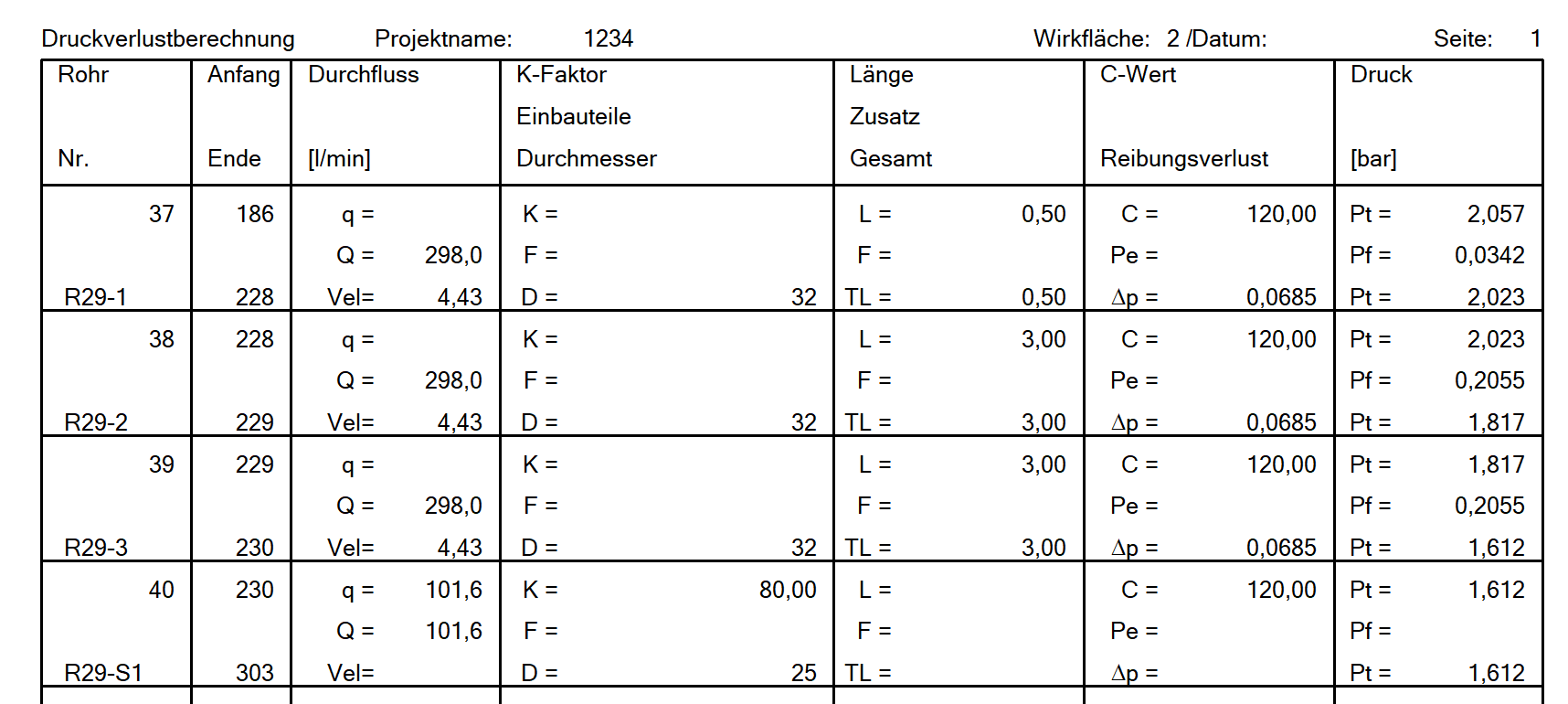

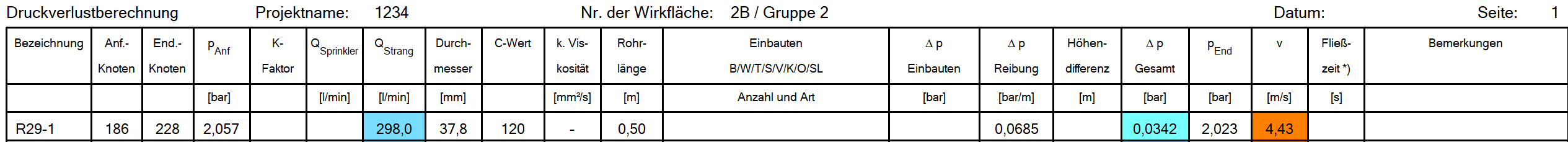

- Tabelle mit Berechnungsdaten

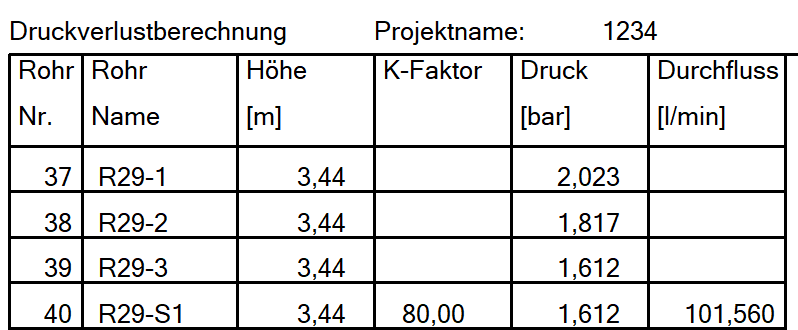

- Berechnungsergebnisse pro Rohrsegment

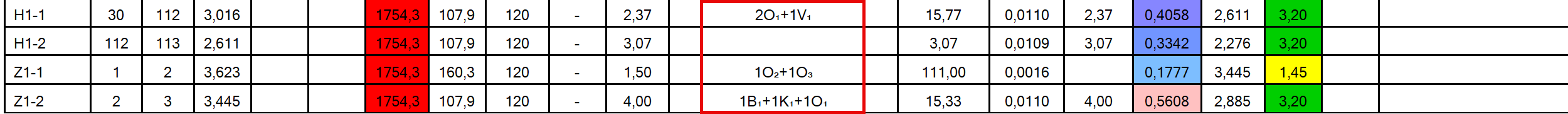

- NFPA Tabelle: Node Analysis
- für NFPA-Projekte anhaken
- NFPA Tabelle: Pipe Information
- für NFPA-Projekte anhaken
- Im Bericht werden keine DN-Werte mehr ausgegeben, nur Innendurchmesser

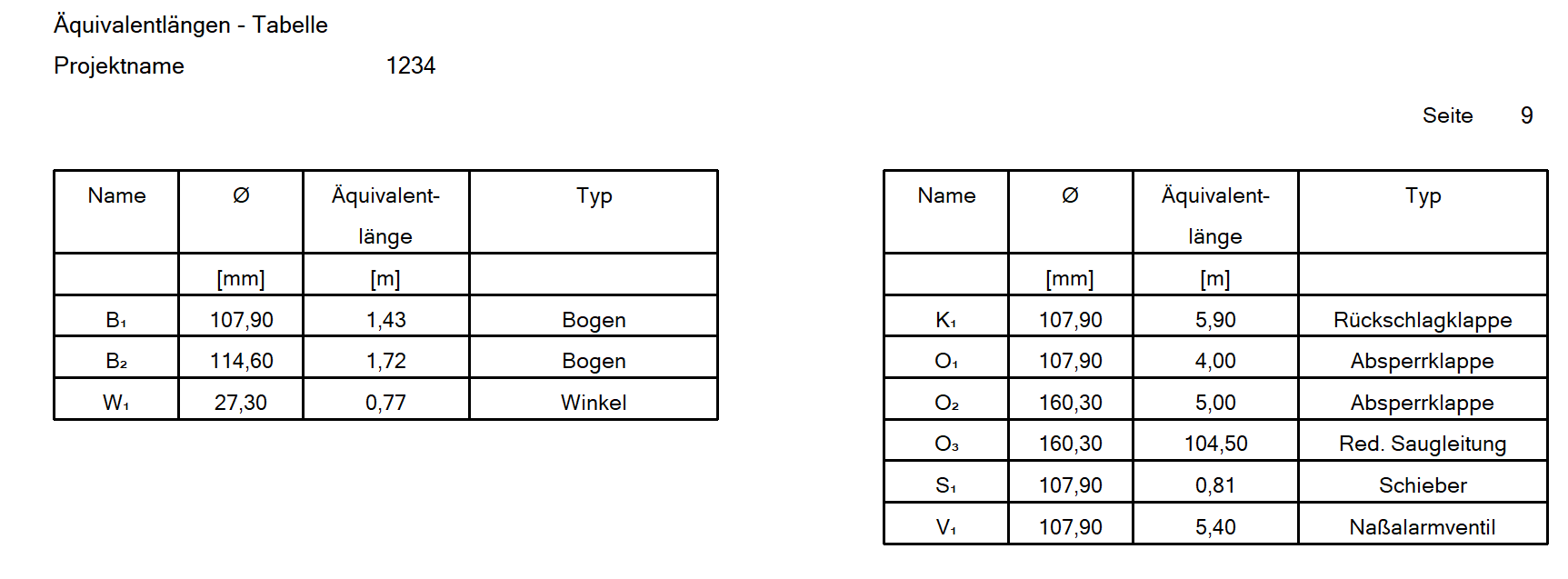

- Es werden nur noch die verwendeten Innendurchmesser mit den verwendeten Formstücken und Einbauteilen und deren Äquivalentlängen übersichtlich aufgelistet.Doppelte Formstücke oder Einbauteile mit unterschiedlichen Dimensionen werden mit einer Zahl durchnummeriert. Somit ist die Verwendung im Bericht eindeutig zugeordnet

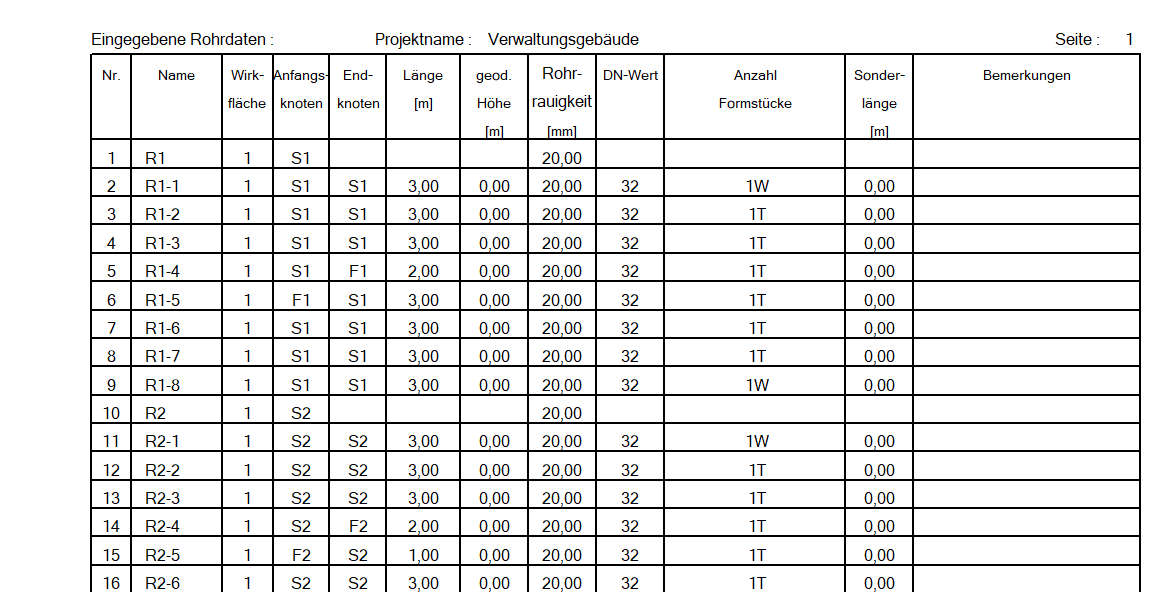

- Eingabedaten der Rohre
- Übersicht über die eingegebenen Rohrdaten als Liste

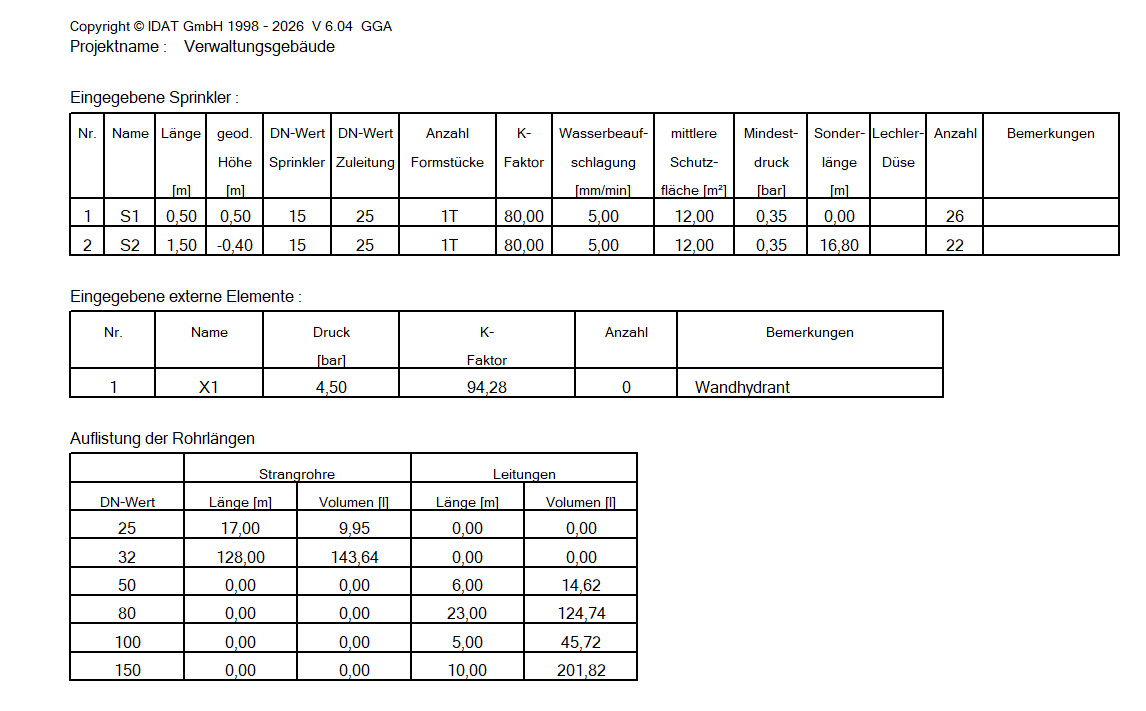

- Eingabedaten der Sprinkler und der externen Elemente
- Übersicht über die eingegebenen Sprinklerdaten als Liste

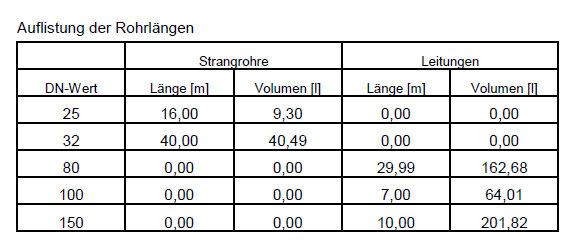

- Rohrlängen
- Zusammenfassung der verwendeten Rohrlängen als Materialauszug. Hinweis: Es werden nur die Rohrlängen der berechneten Rohrnetze zusammengefasst. Nicht für die Bestellung geeignet.
- Pumpenkennlinie Grafik
- Grafische Darstellung der Pumpenkennlinie mit Berechnungsergebnis ->Siehe Kapitel Pumpenkennlinien
- Pumpenkennlinien Tabelle
- Auflistung aller Pumpen im Bericht aus der Pumpendatenbank mit deren Zulassungsgrenze und Zulassungsnummer oder Pumpenbeschreibung.(Nicht empfehlenswert)
