Sprinklerliste

Eingabe der Sprinklerdaten

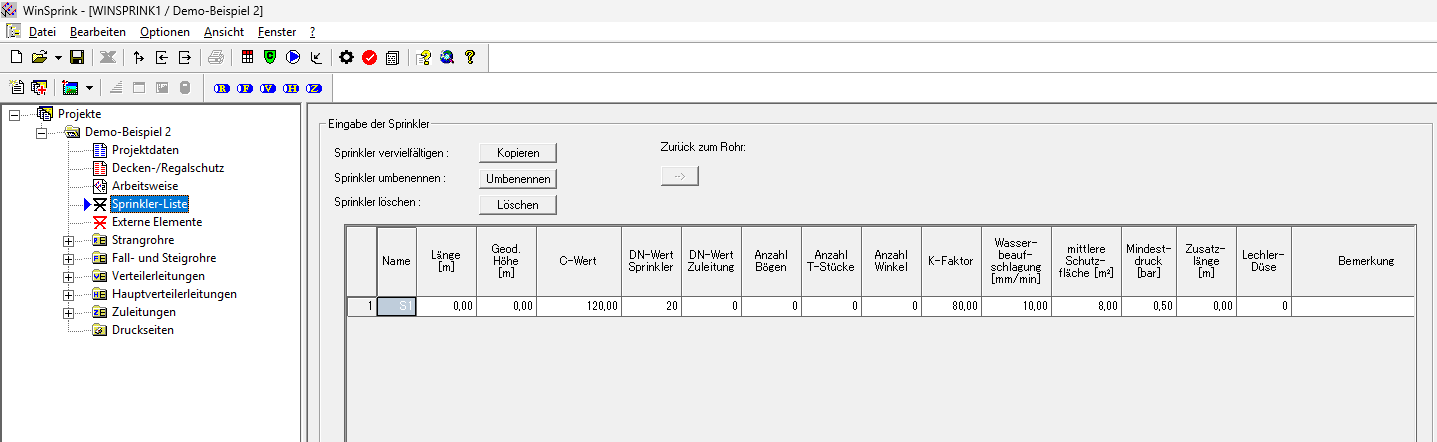

In der folgenden Dialogbox werden die Daten für die verwendeten Sprinkler eingegeben.

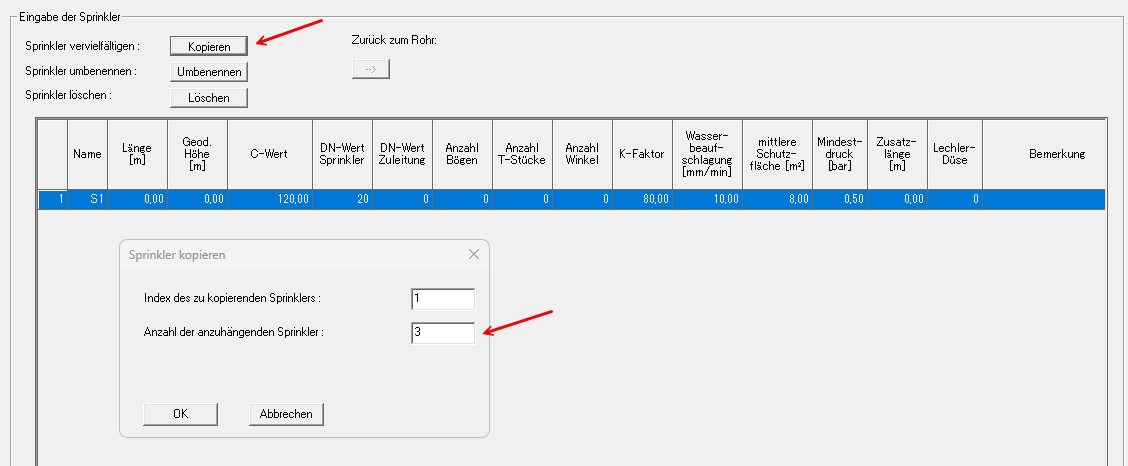

Der erste Sprinkler kann direkt eingegeben werden, alle weiteren können durch Kopieren erzeugt und passend geändert werden.

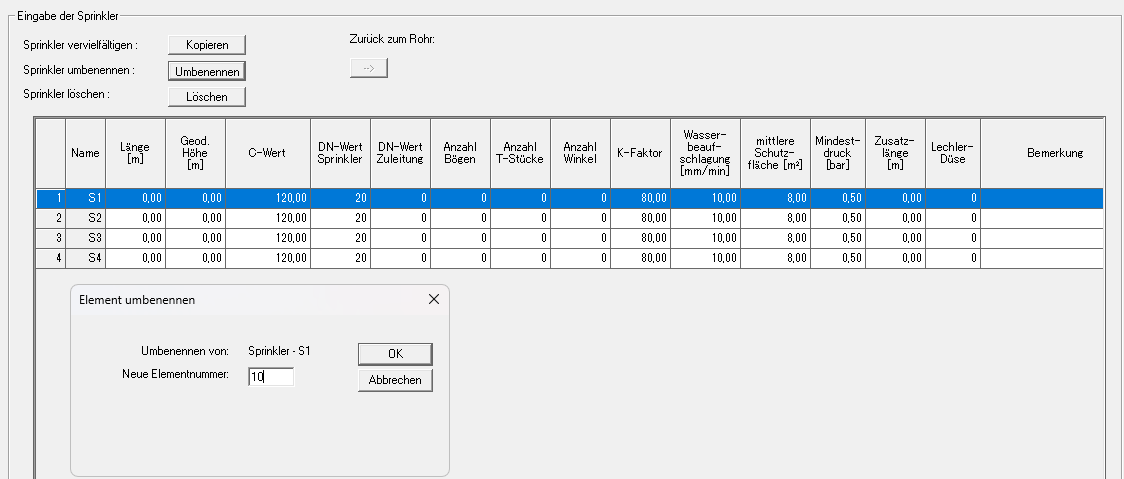

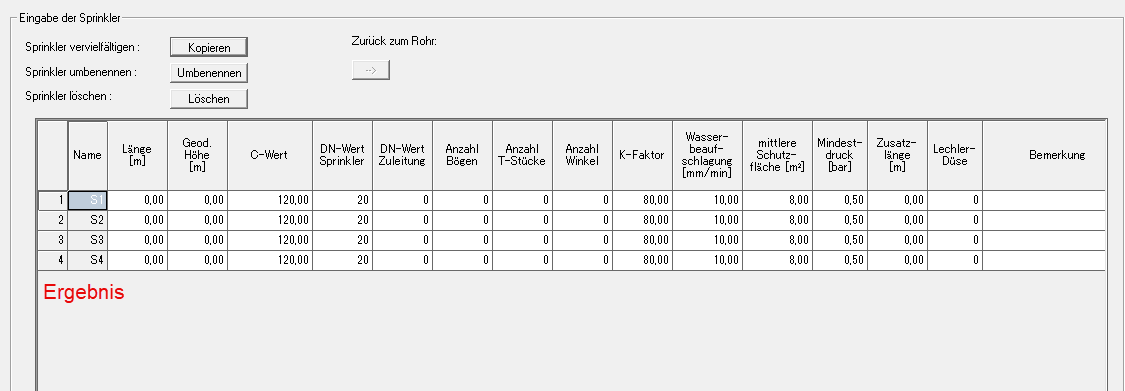

Sprinkler, die zu viel erzeugt wurden, können durch die Schaltfläche Löschen gelöscht werden.

Eingabewerte der Sprinkler zu Berechnung:

Länge (in m) des Zuleitungsrohres, das mit dem Sprinkler eine Einheit bildet
Das ist üblicherweise das Rohrstück, das vom letzten Verzweigungspunkt innerhalb des Rohrnetzes direkt zum Sprinkler führt. (z.B. Steig- oder Fallrohr am Sprinkler)
Diese Rohrlänge kann auch 0 sein
Der DN-Wert der Zuleitung wird unter DN-Wert Zuleitung eingetragen
DN-Wert des Sprinklers unter DN-Wert Sprinkler, der nur im Ausdruck erscheint und auf die Berechnung keinen Einfluss hat
Sollte der Wert bei Länge ungleich 0 und der Wert DN-Wert Zuleitung mit 0 eingetragen sein, gelten automatische folgende Standards für den DN-Wert Zuleitung:

Sollte der Wert bei Länge und der Wert DN-Wert Sprinkler mit 0 eingetragen sein, gelten automatische folgende Standards für den DN-Wert Sprinkler:

Bei K–Faktor 57 wird DN 10 angenommen, bei K-Faktor 80 : DN 15 , bei K-Faktor 115 : DN 20.

Höhe (in m) des Steig- oder Fallrohres am Sprinkler, das mit dem Sprinkler eine Einheit bildet

Zuleitungsrohr zum Sprinkler nach oben, ist die geodätische Höhe positiv anzugeben
Zuleitungsrohr nach unten, ist sie negativ anzugeben

C-Wert des Zuleitungsrohres zum Sprinkler (Rohrrauigkeit als C-Wert -> Bestandteil der Hazen-Williams-Formel - siehe Herstellerunterlagen oder Regelwerk!)
DN-Wert Sprinkler

DN-Wert für die Sprinklerzuleitung eingeben z.B. starre Auswinkelung oder Schlauchanschluss für den Sprinkler

Alle Formteile sind anzugeben, die nicht durch den K-Faktor des Sprinklers abgedeckt sind.
Im K-Faktor enthalten sind alle Formteile, in denen der Sprinkler direkt eingeschraubt ist, ohne Fall- oder Steigrohr. Z.B. Schweißmuffe, Sprinklerschelle oder T-Stück-Fitting

Eingabe des K-Faktors der gemäß Brandgefahrenklasse einzusetzenden Sprinklertypen

Eingabe des Wertes der mittleren Schutzfläche in (in m²) gemäß Brandgefahrenklasse

Eingabe des Wertes des Mindestdrucks in bar gemäß Brandgefahrenklasse/Vorgabe Richtlinie
Anmerkung: Kennung, ob es sich um eine Lechlerdüse handelt oder nicht.

Wählt man eine Lechlerdüse, so hat das zur Folge, dass bei der Rechnung mit dem Exponenten 0.4 (statt sonst 0.5) gerechnet wird.

Bitte nur auswählen wenn exakt diese Düse verwendet wird!
