Koeffizientenberechnung

Funktion: Umrechnung von Äquivalentlängen der Einbauteile in K-Faktoren/Kv-Werte bezogen auf die Berechnung mit Variabler Viskosität.

Für die Berechnung mit Variabler Viskosität müssen die Formstücke und Einbauteile mit ihren K-Faktoren/Kv-Werte (Power-Law-Model) mit in die Berechnung einbezogen werden.

Bestehende Äquivalentlängen der Einbauteile können auf Knopfdruck umgerechnet werden.

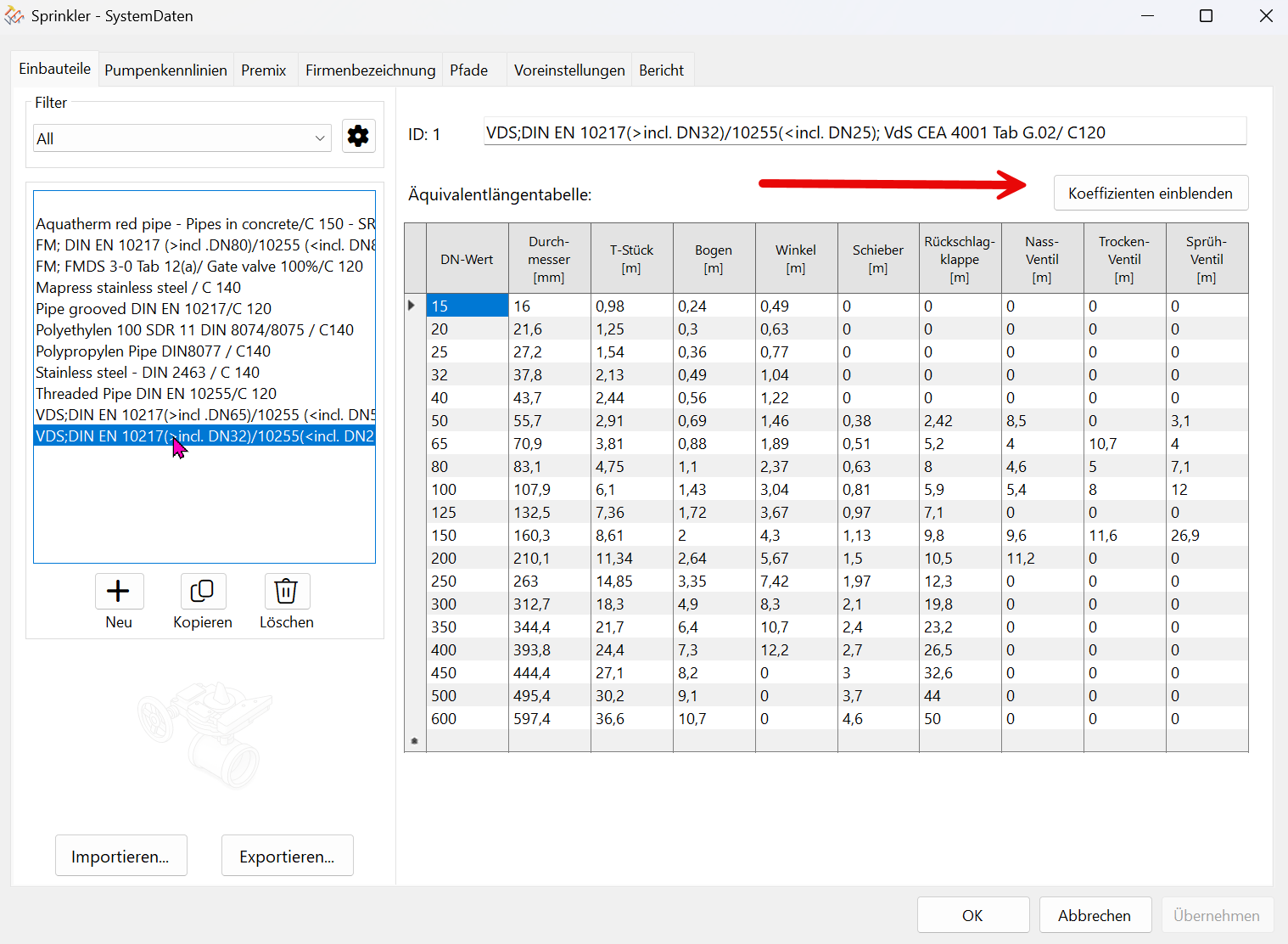

Klicken auf Koeffizienten einblenden

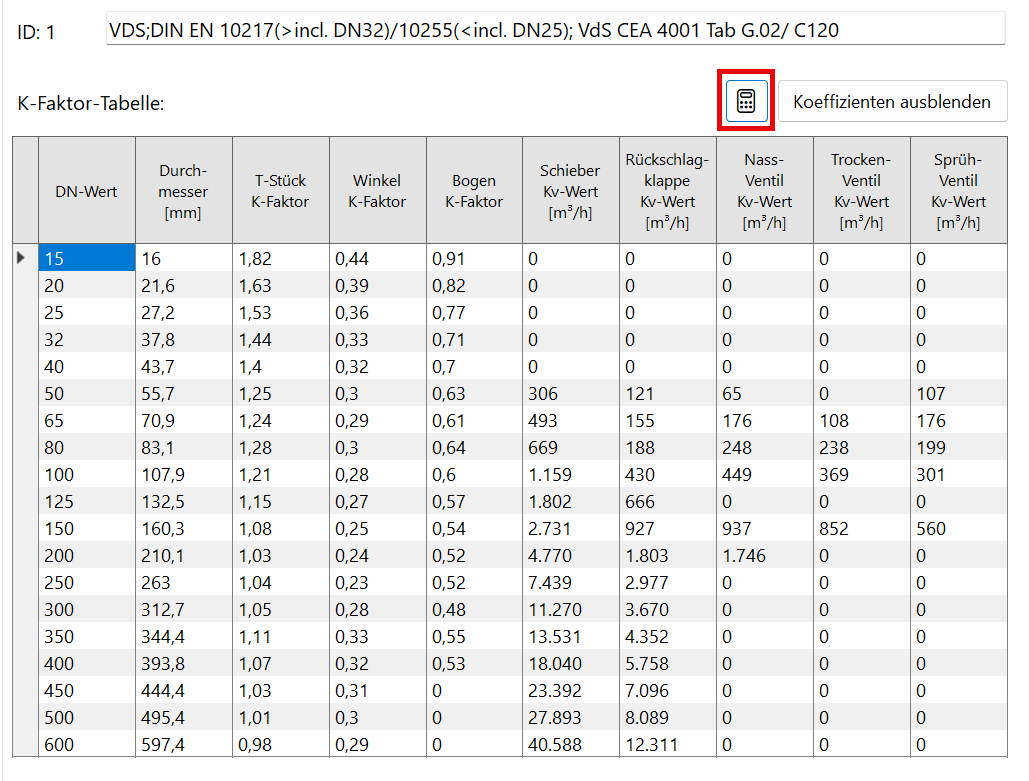

Umrechnung erfolgt sofort, wenn man einmal auf den Berechnungsknopf klickt :

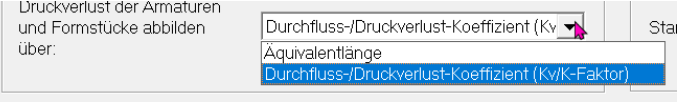

Bei der Auswahl der Berechnungsart variable Viskosität bei Arbeitsweise und die Einstellung „Druckverluste von Armaturen und Ventilen modellieren unter Verwendung des Druckverlustkoeffizienten“, werden Einbauteile und Fittings aus der Äquivalentlängentabelle automatisch mit deren Kv-Wert oder K-Faktor

berücksichtigt.

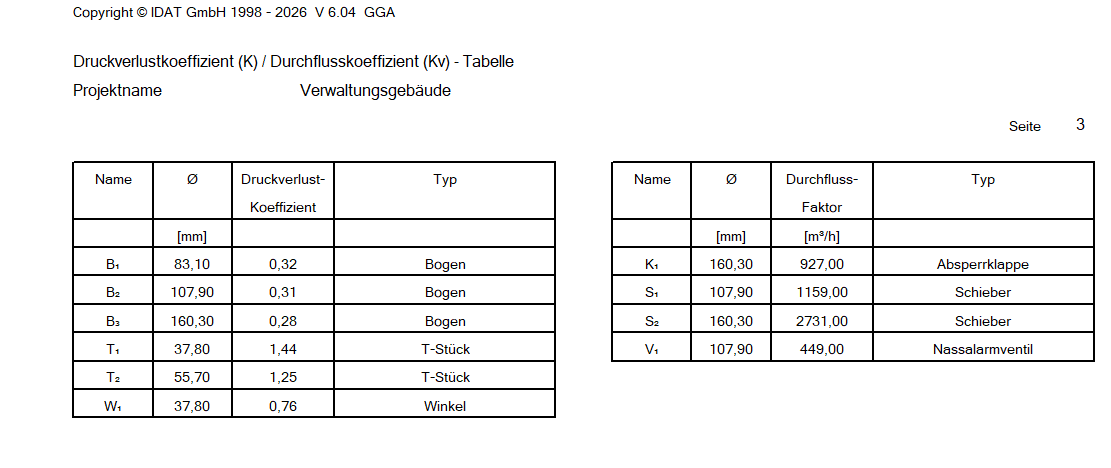

Auch sichtbar in der Äquivalentlängentabelle im Bericht:
