Fall- und Steigrohr-Unterelementen

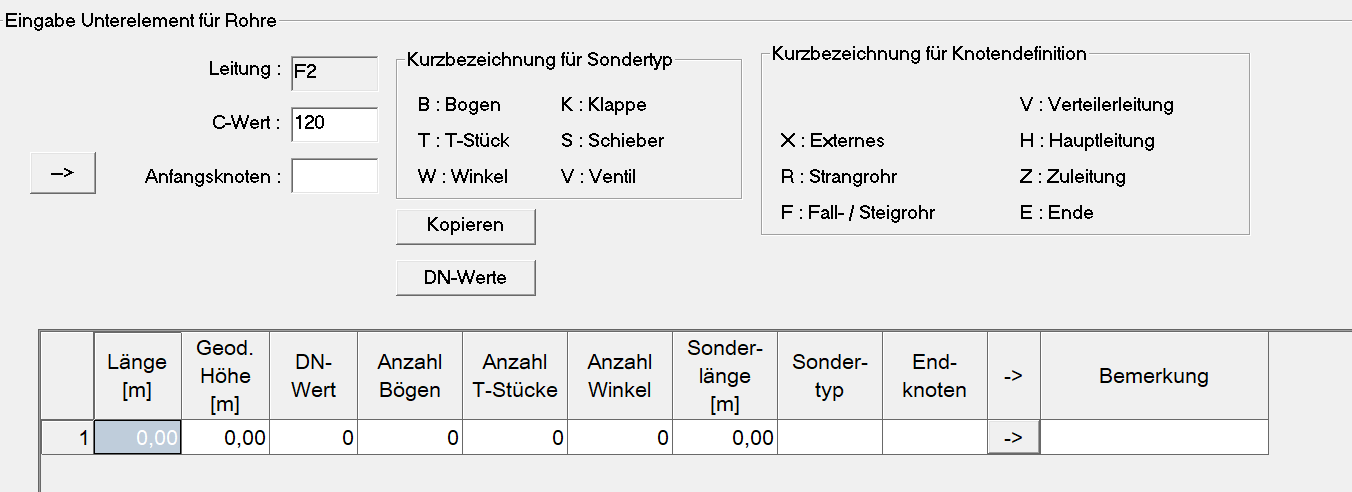

Eingabe von Fall- und Steigrohr-Unterelementen

• Länge in m
• Rohrlänge zwischen den Rohren

• Geodätische Höhe
• Höhenversprung von Rohr zu Rohr siehe auch Projektskizze - Vorbereitung

• DN-Wert
• DN-Wert des Fall- und Steigrohres

• Anzahl der Winkel, Bögen und T-Stücke
• Eingabe einer Anzahl

• Sonderlänge

• Eingabe von Sonderlängen für Fall- und Steigrohre

• Sondertyp
• Buchstabe des Objekts eingeben

• Bemerkung

• Beliebige Bemerkung - Diese wird mit in den Bericht übernommen

• Kopieren

• Kopieren der Unterelemente

• DN-Werte

• Übertragen von gleichen DN-Werten auf andere Unterelemente

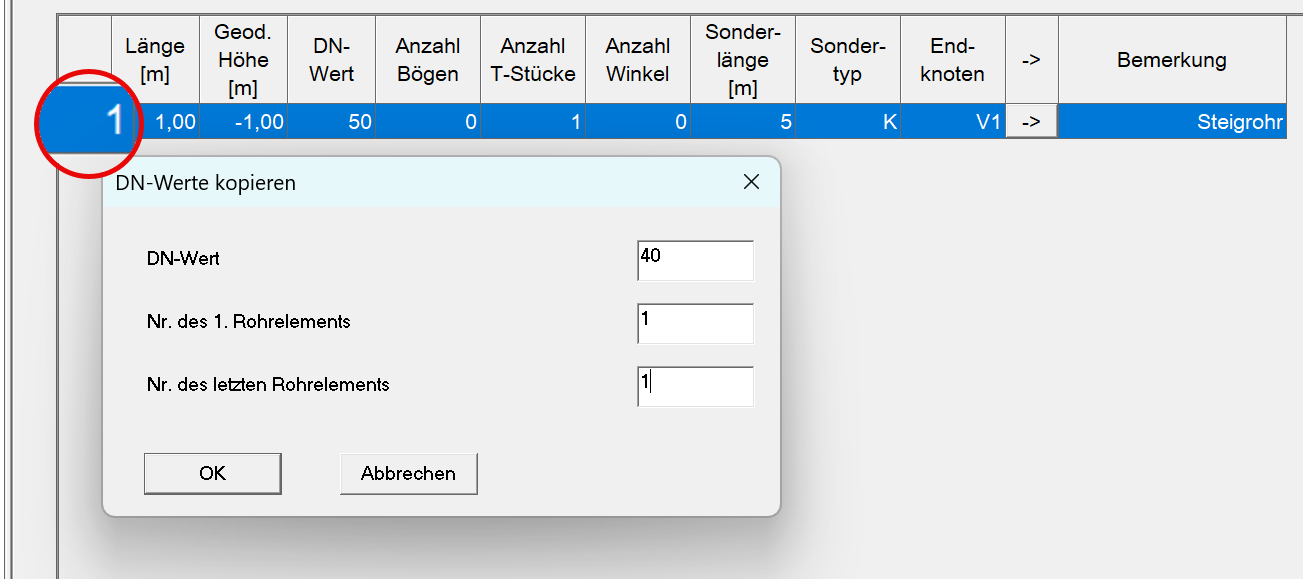

Beispiel:

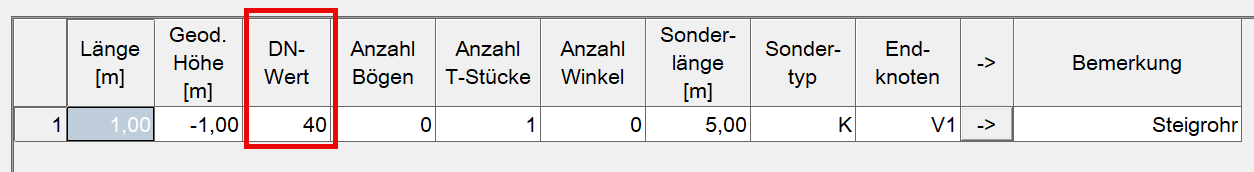

Ergebnis:

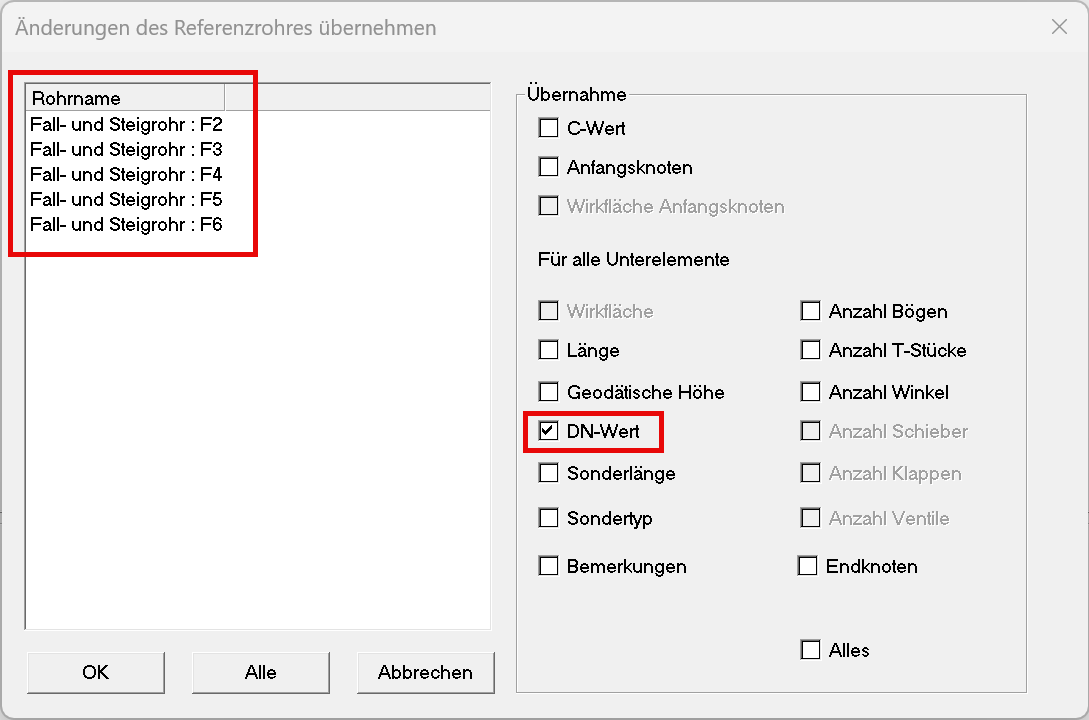

• Übernahme von Änderungen an andere Rohre

• Dialog erscheint beim Anwenden der Funktion DN-Werte
• Gewählter DN-Wert wird auch von anderen Fall- und Steigrohren auf Wunsch übernommen, wenn man die Fall- und Steigrohre links oben markiert und OK klickt
• Abbrechen - Dialog verlassen ohne Änderung
