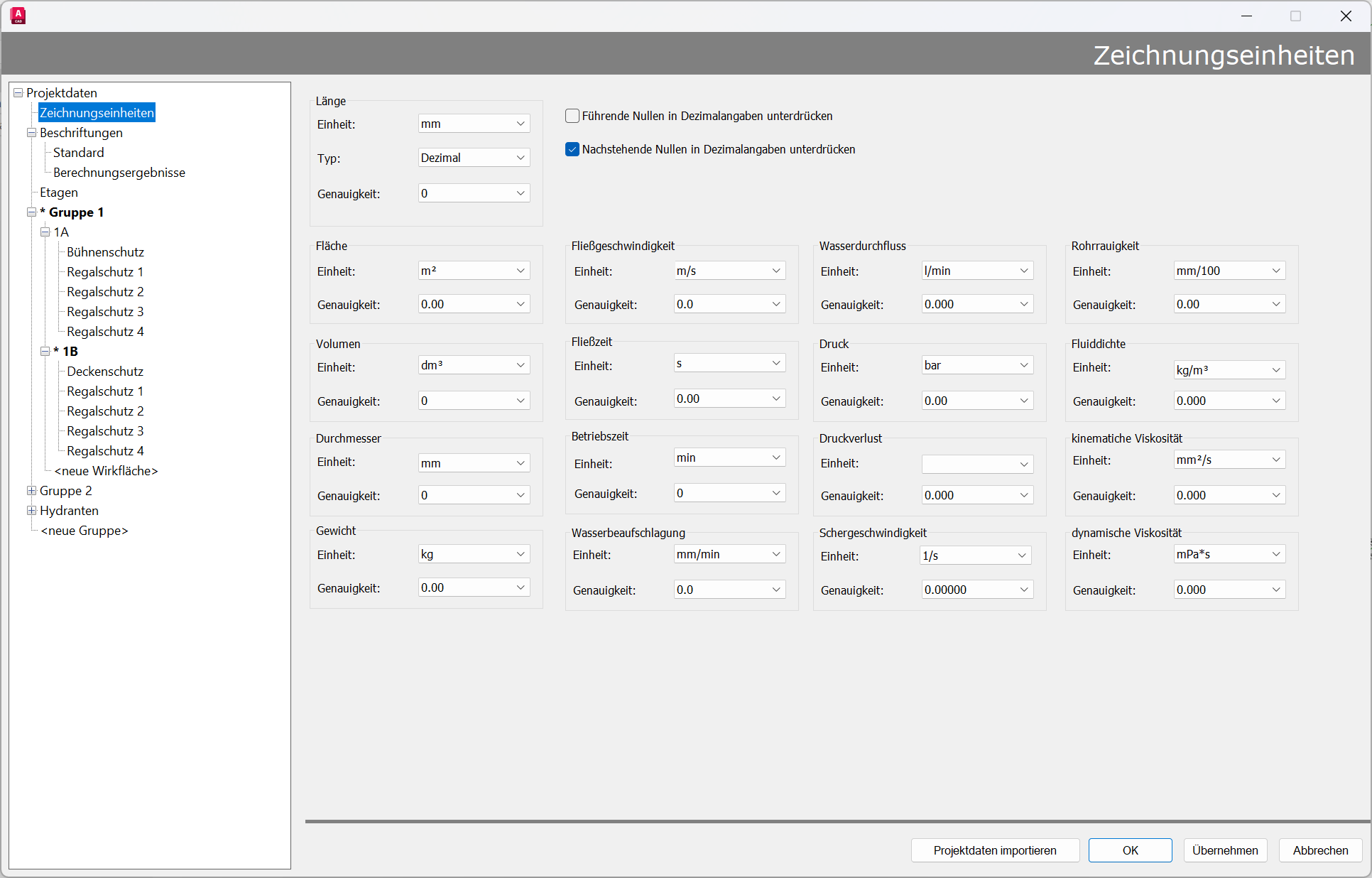

• Zeicheneinheiten


Hier wird die Einheit, in der gezeichnet werden soll, vorab festgelegt. (Länge)

Es kann Meter, Dezimeter, Zentimeter, Millimeter, Fuß, Zoll oder Yard ausgewählt werden.

Zeichnungen können nun auch im Nachgang umskaliert werden.


Vorgehensweise:

    • Neue Einheit einstellen

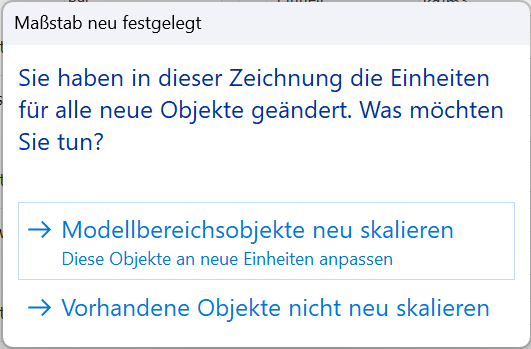

    • Dialog beantworten


Hinweis: Bei dieser Auswahl wird bei "Modellbereichsobjekte skalieren" die Objekte immer skaliert.


Ausnahmebeispiel:

  • Es wurde in mm gezeichnet und m war eingestellt -> erkennbar an sehr kleinen Beschriftungen
  • Umstellung in mm
  • Die Modellbereichsobjekte dürfen in diesem Fall nicht skaliert werden, sonst werden diese um Faktor 1000 skaliert und das wäre in diesem Fall falsch! In allen anderen Fällen müssen die Objekte skaliert werden.


Außer der Zeicheneinheit können hier sämtliche Größen nach Wunsch mit der Einheit passend zum Projekt geändert werden.

Die Ausgabe im Bericht bleibt allerdings in z.B. m/ l/min.

Eine Zeichnung die in Zoll erstellt wurde, wird dann über das Berechnungsprogramm wieder in m zurück gerechnet für den Bericht.

Eine Umstellung des Berechnungskern auf internationale Einheiten ist für Folgeversionen in Planung.
