Linien in Strangrohre umwandeln
Symbol:
Der Menüpunkt dient dazu vorhanden AutoCAD/BricsCAD - Linien in Strangrohre umzuwandeln

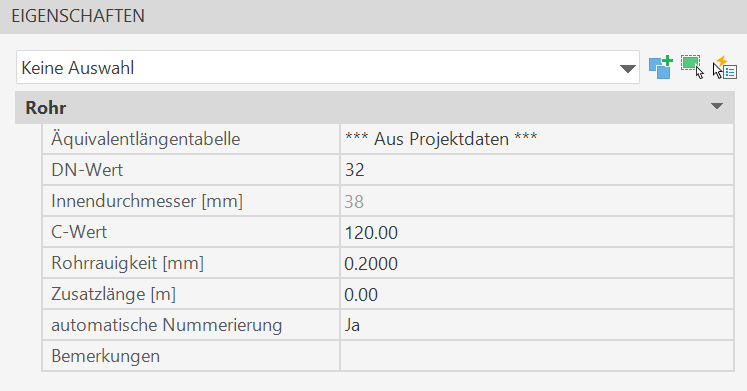

Nach dem Befehlsaufruf erscheinen in der Eigenschaftspalette folgende Eingabemöglichkeiten.
Jedes Strangrohr erhält die vorher festgelegten Eigenschaften. Während des Befehlsablaufes können die Daten jederzeit geändert werden.(*)
Nach dem Aufruf erscheint im Dialogfeld die Zeile
Linien selektieren:
Es können nun Linien selektiert werden. Durch Drücken der <RET>-Taste oder rechte Maustaste wird die Eingabe beendet.
Es können im zweiten Schritt die Linien automatisch gelöscht werden oder erhalten bleiben:
Danach werden die selektierten Linien in SpriCAD-Strangrohre umgewandelt.
(*)
Ist der Wert der CAD-Systemvariablen COMMANDPROPERTIES 0, so wird in der Eigenschaftspalette nichts angezeigt, stattdessen wird am Ende des Befehls der DN-Wert des neuen Rohres abgefragt.
