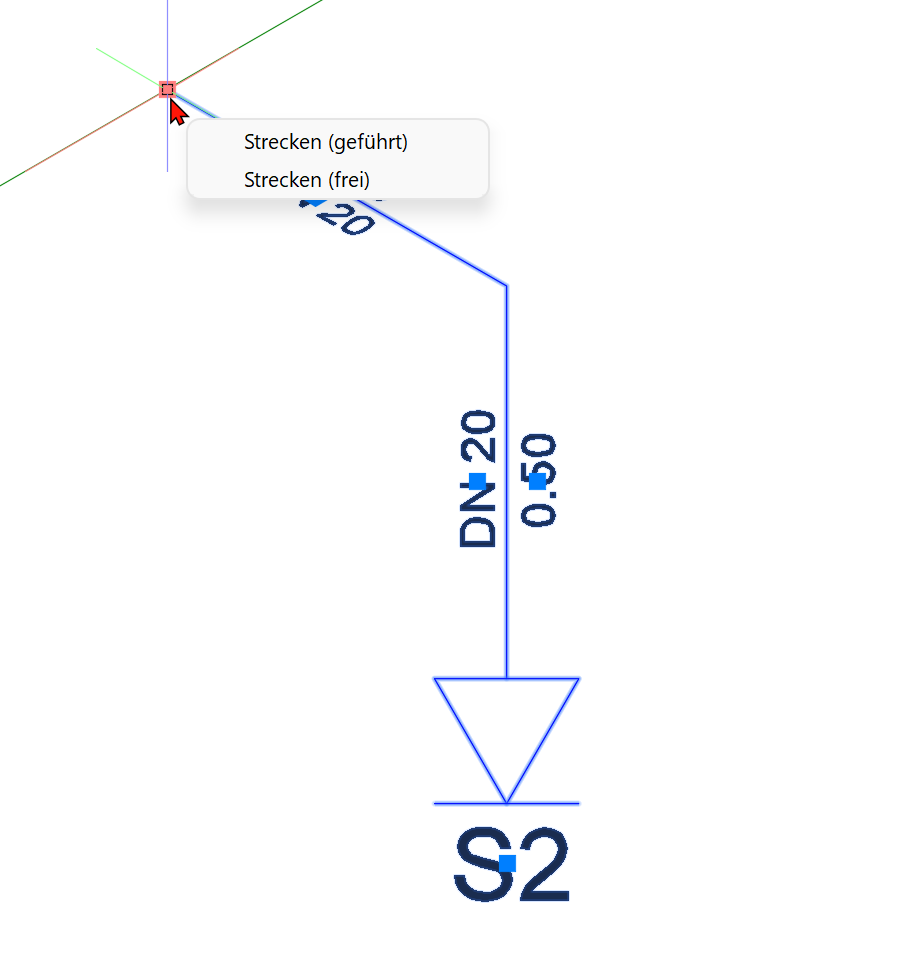

Selektiert man einen Sprinkler, eine Armatur, eine Pumpe oder Einspeisepunkt und bewegt die Maus über Griffpunkt am Einfügepunkt des Objektes (unter BricsCAD muss der Griffpunkt durch anklicken ausgewählt werden) erscheint folgendes Kontextmenü:



Die einzelnen Menüeinträge haben folgende Bedeutung:

  • Strecken (geführt)

Das Objekte kann verschoben werden, allerdings erlaubt das CAD-System nur gültige Positionen. Es wird automatisch der nächstliegende gültige Punkt gefangen.

Ein Sprinkler kann z.B. nur entlang Strangrohren verschoben und abgesetzt werden.

  • Strecken (frei)

Das Objekt kann an eine beliebige Position geschoben werden.

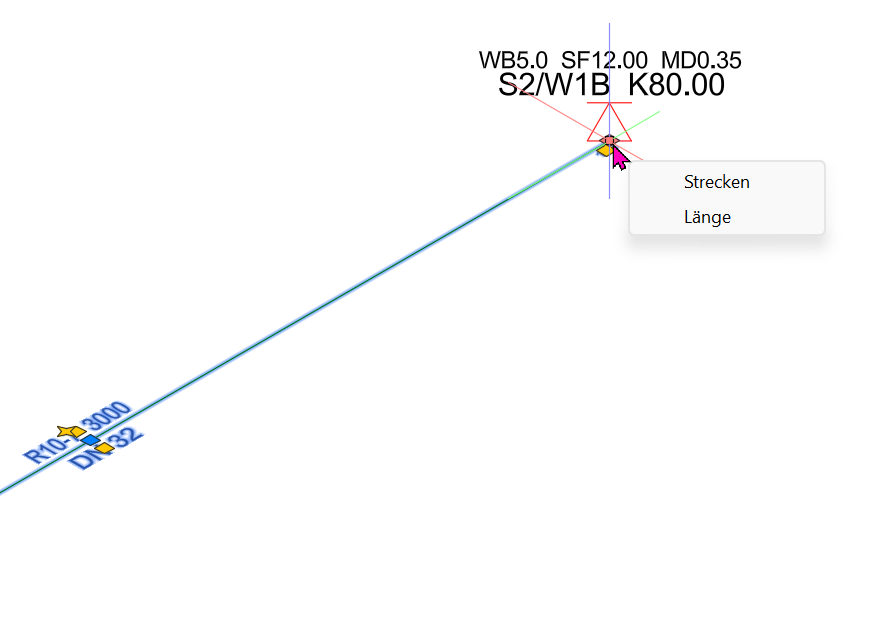

Rohr selektieren und Maus über Griffpunkt bewegen (Anfangs - oder Endpunkt).

Es erscheint folgendes Kontextmenü:

  • Strecken

Das Rohr kann auf einen beliebigen Punkt gestreckt werden.

  • Länge

Das Rohr kann um eine eingegebene Länge verlängert werden.
