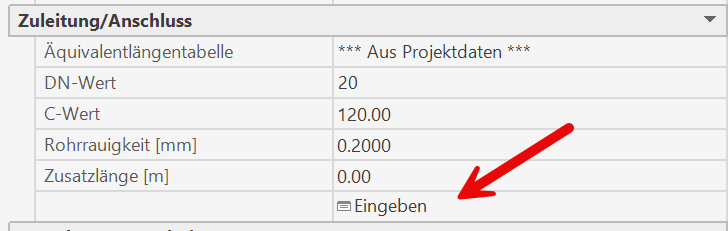

• Erstellen einer Sprinklerzuleitung
    • am Einfügepunkt des Sprinklers (auf dem Strangrohr), falls der Anfangspunkt der Sprinkler­zu­lei­tung auf einem Strangrohr liegt,
    • an der Sprinklerposition, falls der Einfügepunkt nicht auf einem Strangrohr liegt.

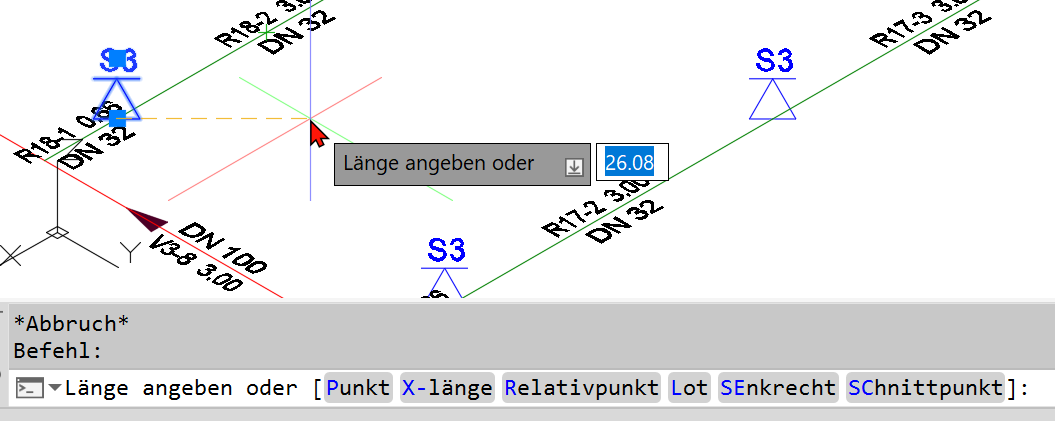

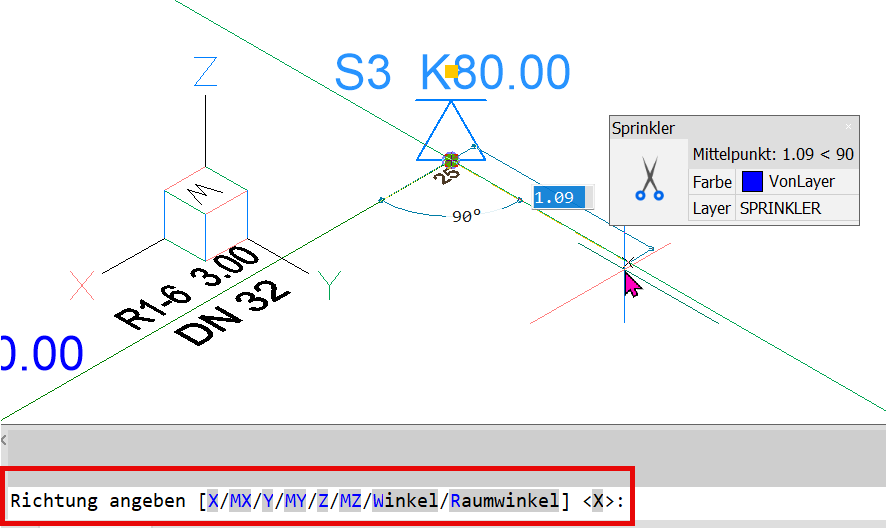

Die Eingabe der Zuleitungsrohre erfolgt ab diesem Startpunkt mit dem in Kapitel Eingabe von Rohrleitungen als Linie, beschriebenen Verfahren zur Eingabe von Endpunkten von Linien:

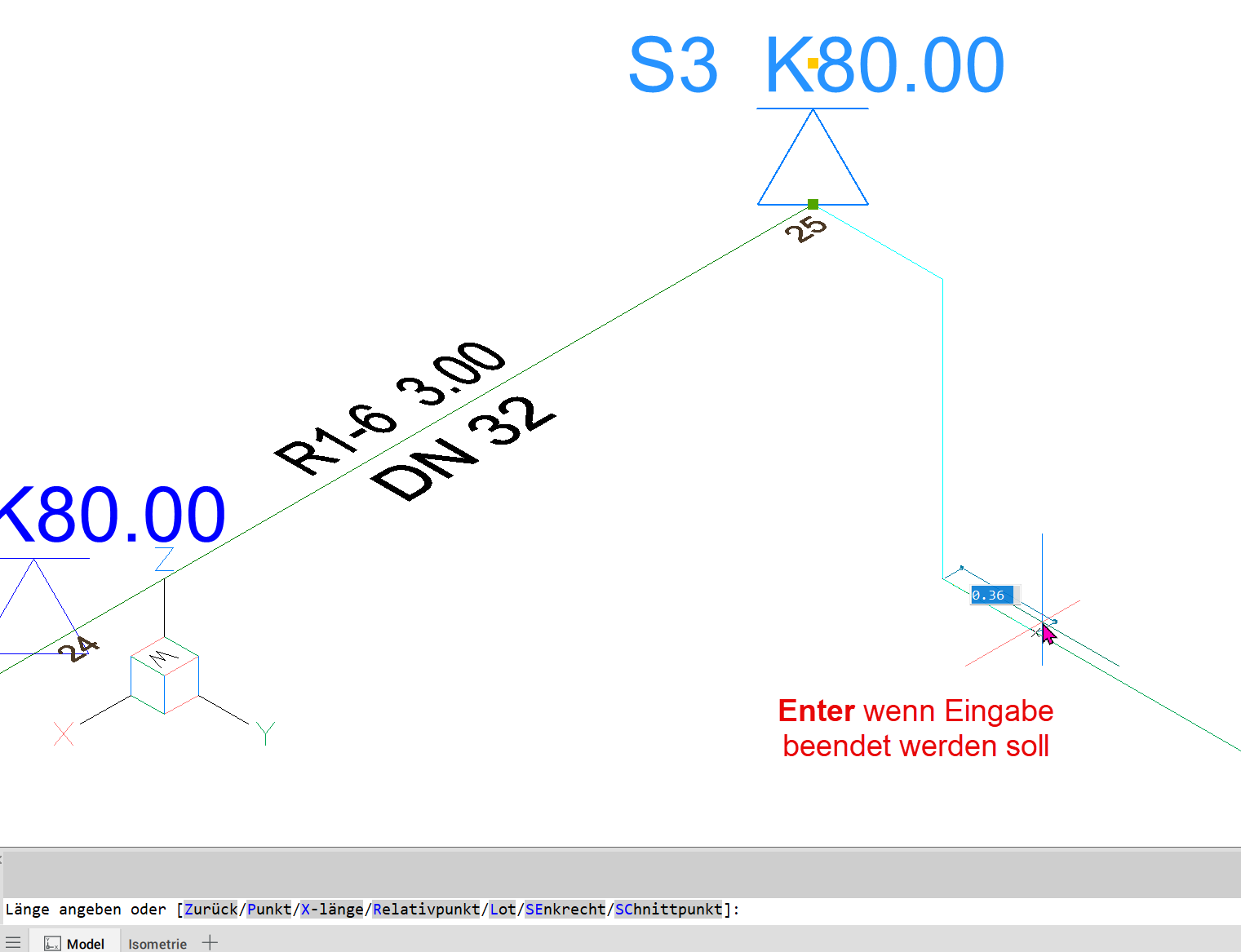

Passende Längen und Richtungen für das Rohr eingeben und "Rechte Maustaste" oder <Return> - Taste drücken.

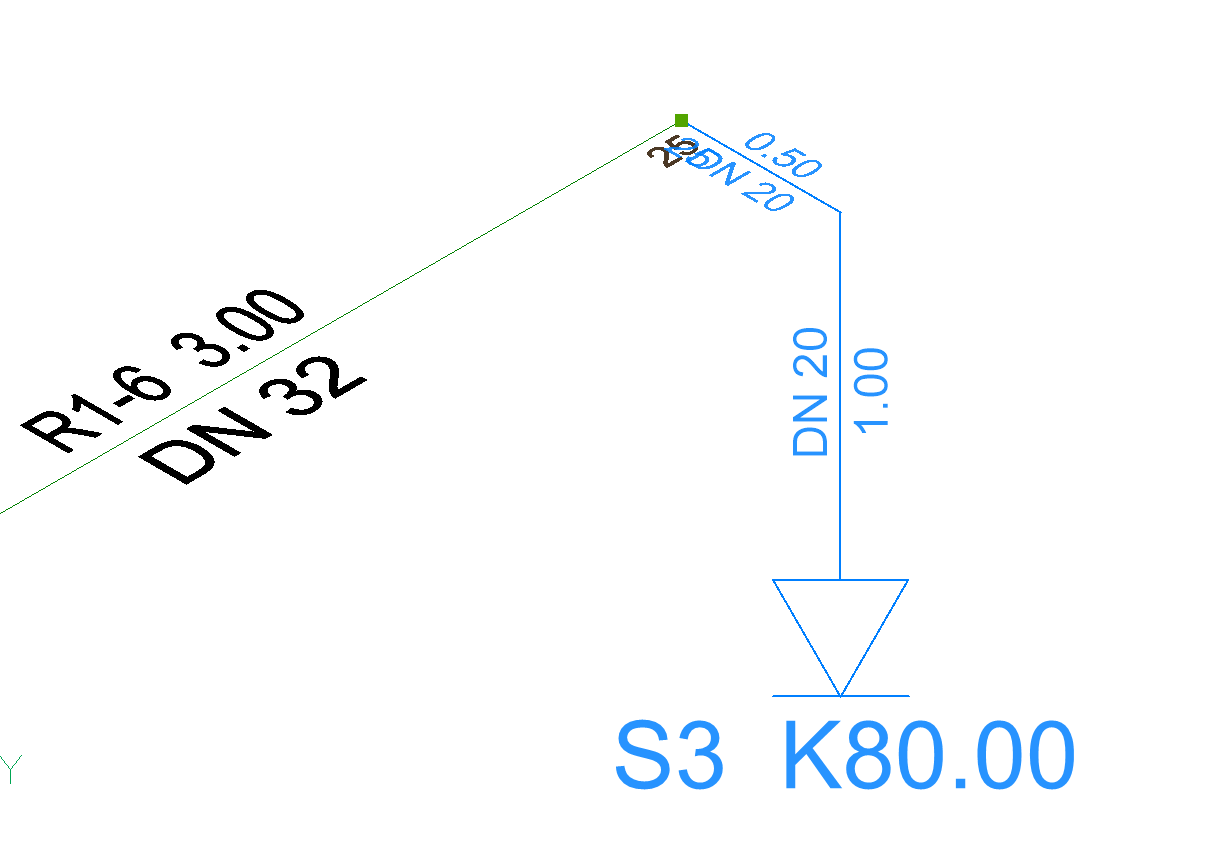

Dann wird die Eingabe von Zuleitungsrohren beendet, und das Programm kehrt zum vorherigen Menüpunkt zurück.



  • Löschen von Sprinklerzuleitungen

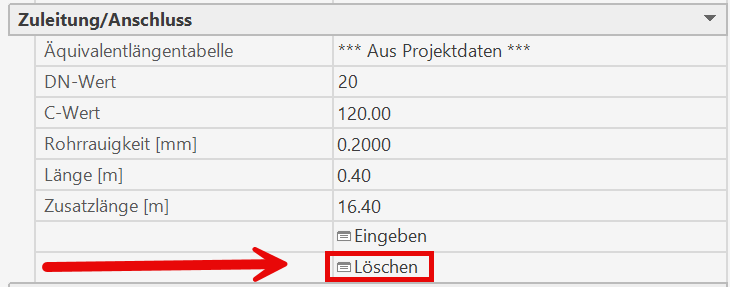

Nach dem Erstellen der Sprinklerzuleitung erscheint ein neues Funktionsfeld "Löschen". Die Zuleitung am Sprinkler wird gelöscht und der Sprinkler ist wieder ohne Zuleitung auf dem Strangrohr.

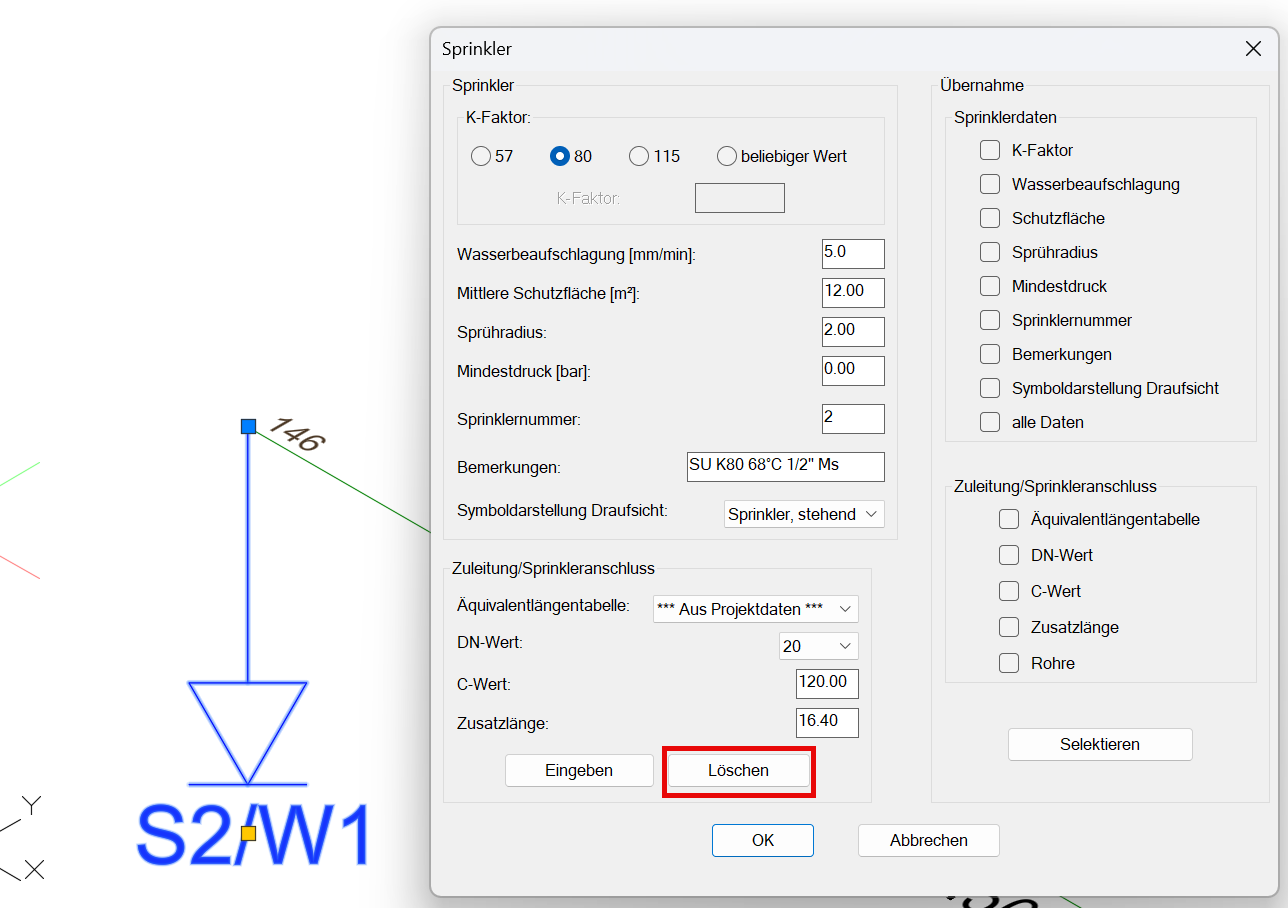

Auch im Sprinklerdialog erscheint diese Funktion.
