In jedem Knotenpunkt, in dem zwei Rohre zusammentreffen, wird jeweils ein Winkel oder ein T-Stück erzeugt, falls die beiden Rohre einen rechten Winkel bilden (wobei eine Abweichung von bis zu 10 Grad toleriert wird).


Falls die DN-Werte beider Rohrdurchmesser kleiner oder gleich 50 sind, wird ein Winkel, ansonsten ein Bogen erzeugt. (Standardeinstellung)

Dies kann durch die Parameterdatei sprinkintl.cfg auch beeinflusst werden durch setzen eines anderen DN-Wertes.z.B. Winkel nur bis DN25 vorsehen.


ALLGEM

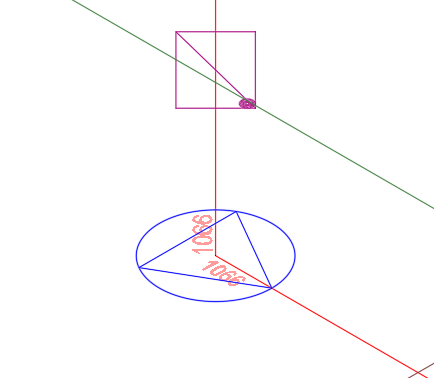

In Knotenpunkten, in denen eine Pumpe angeordnet ist, wird standardmäßig kein Bogen/ Win­kel erzeugt (kann mit dem Parameter BogenAnPumpe im Block Parameterblock ALLGEM der Pa­ra­me­ter­datei ein- bzw. ausgeschaltet werden (F=aus; T=an)).



Der Bogen/Winkel wird an das Rohr mit dem kleineren Durchmesser vergeben.

Falls beide Durchmesser gleich sind, wird der Bogen/Winkel (zufällig) an eines der beiden Rohre vergeben.

Siehe auch T-Stücke.
